Hioki ist ein führender Hersteller elektrischer Mess- und Prüfgeräte und bietet hochpräzise Lösungen für Leistungsanalyse, Batterietests und industrielle Wartung. Das Portfolio umfasst Digitalmultimeter, Stromzangen, Leistungsanalysatoren, Batterietester, Datenlogger und Isolationsprüfgeräte. Ingenieure, Elektriker und Forscher weltweit vertrauen auf Hioki-Produkte für Anwendungen in Energie, Automotive und Elektronik.
Modularer 8-Kanal-Hochpräzisions-Leistungsanalysator
Modularer Hochpräzisions-Leistungsanalysator, bis zu 8 Kanäle, ±0,03% Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit A/D-Wandlung, automatische Phasenkorrektur für Hioki-Stromsensoren, 1 ms Datenaktualisierungsrate, CMRR 110 dB @ 100 kHz
• Grundgenauigkeit Leistung ±0,03 %
• 8 Leistungskanäle kombiniert mit Motoranalyse
• Ausgezeichnete Störfestigkeit von 110 dB @ 100 kHz
• 5 MHz Frequenzmessbereich für Leistung
• Stabile und genaue Messung bei 1 ms Datenaktualisierungsrate

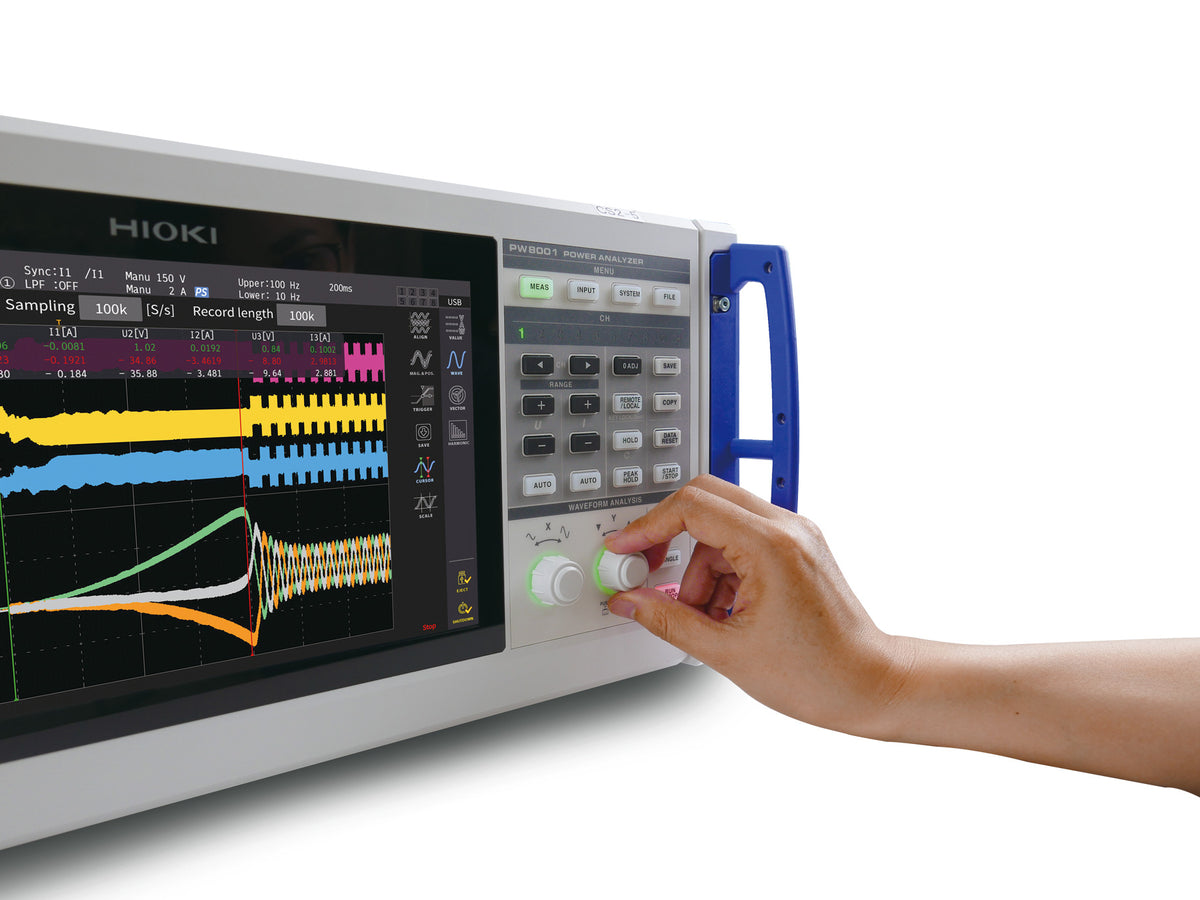

• 8 Leistungskanäle in Kombination mit Motoranalyse für Dual-Antriebsstrang-Analyse
• Einzigartiger Leistungsbereich mit 2 A bis 2 kA hochpräzisen HIOKI-Stromsensoren
• Plug & Play-Konnektivität mit HIOKI-Stromsensoren
• Automatische Phasenverschiebungskorrektur sichert genaue Hochfrequenz-Leistungsmessung
• Visualisierung von Hochfrequenzverlusten mit Leistungsspektrumanalyse
• F&E- und Produktionsprüfung von hocheffizienten Leistungswandlern und Wechselrichtern
• Verlustmessung von Transformatoren und anderen induktiven Komponenten unter Last
• Motorwirkungsgradmessung

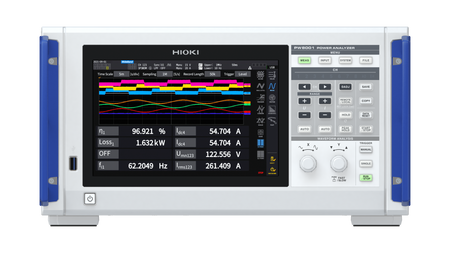

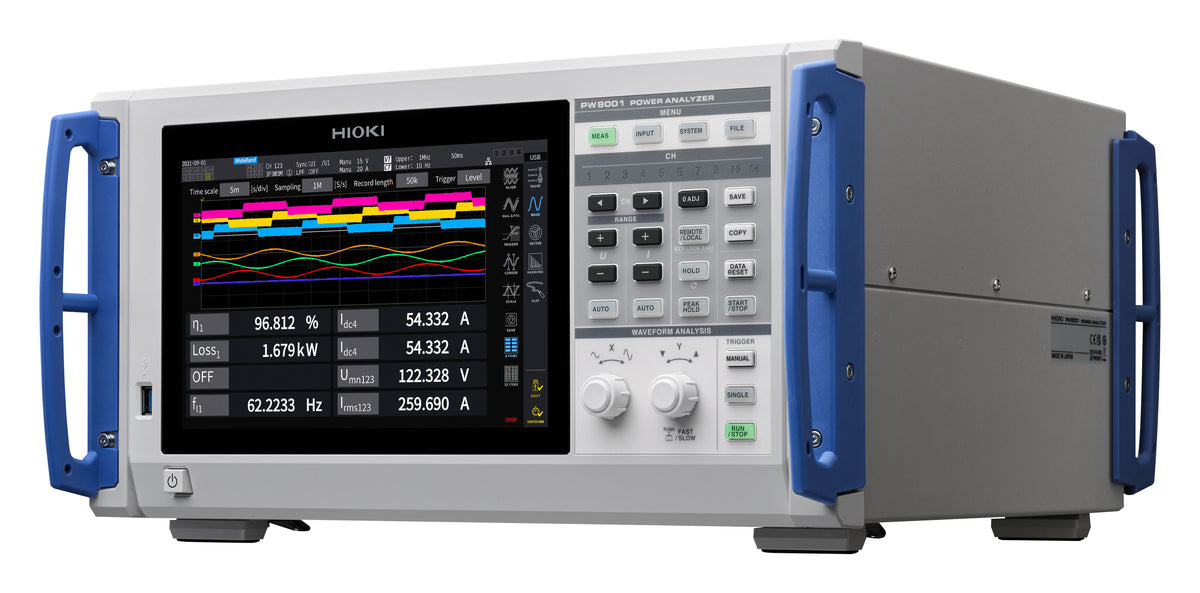

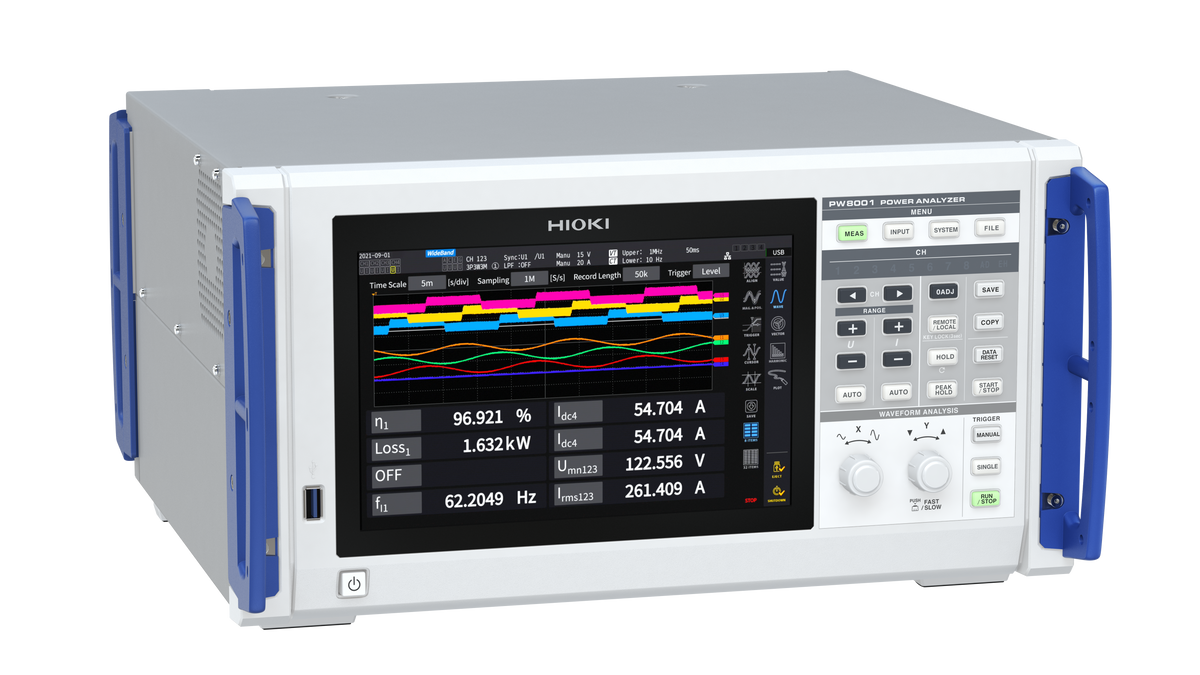

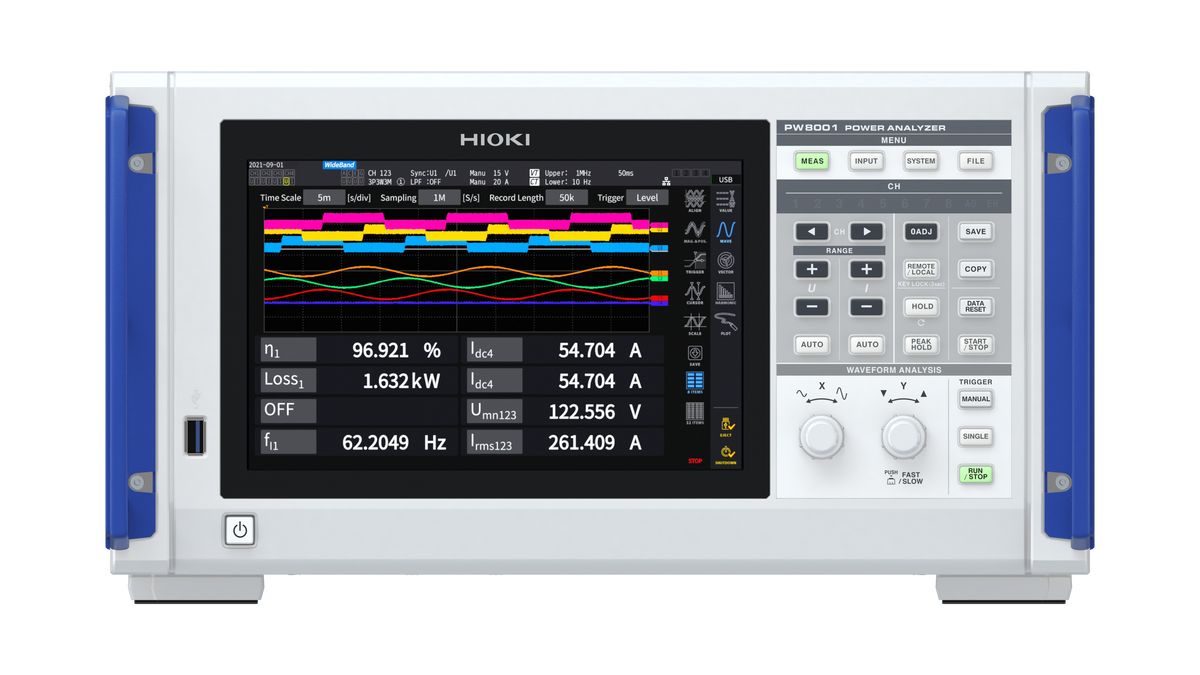

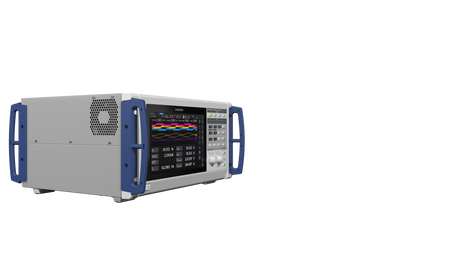

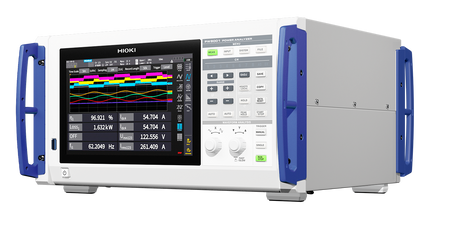

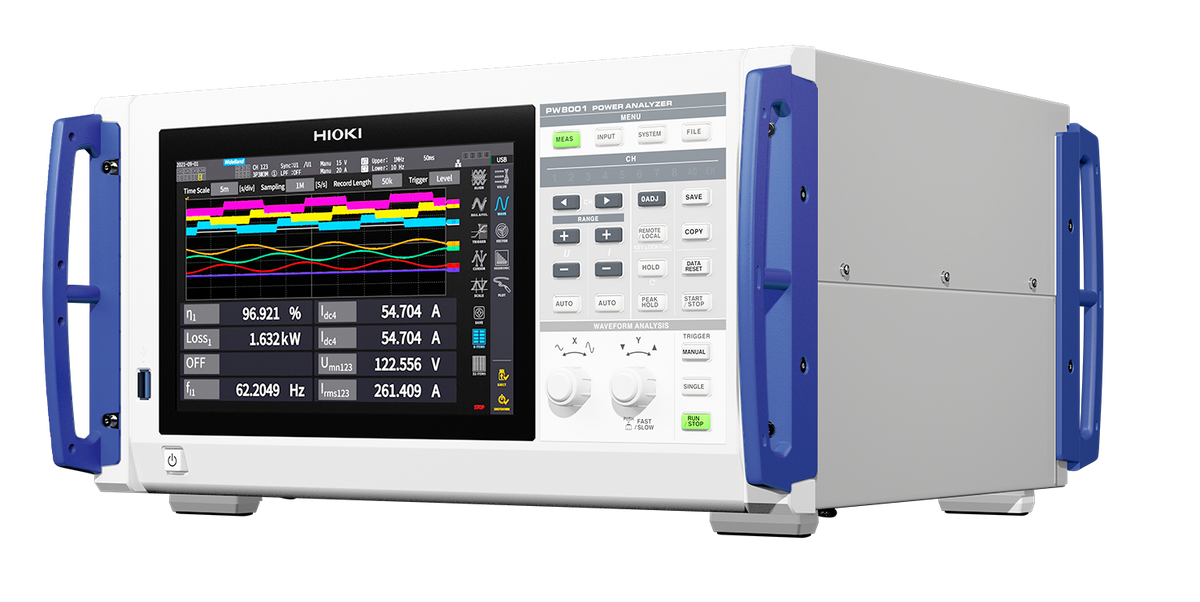

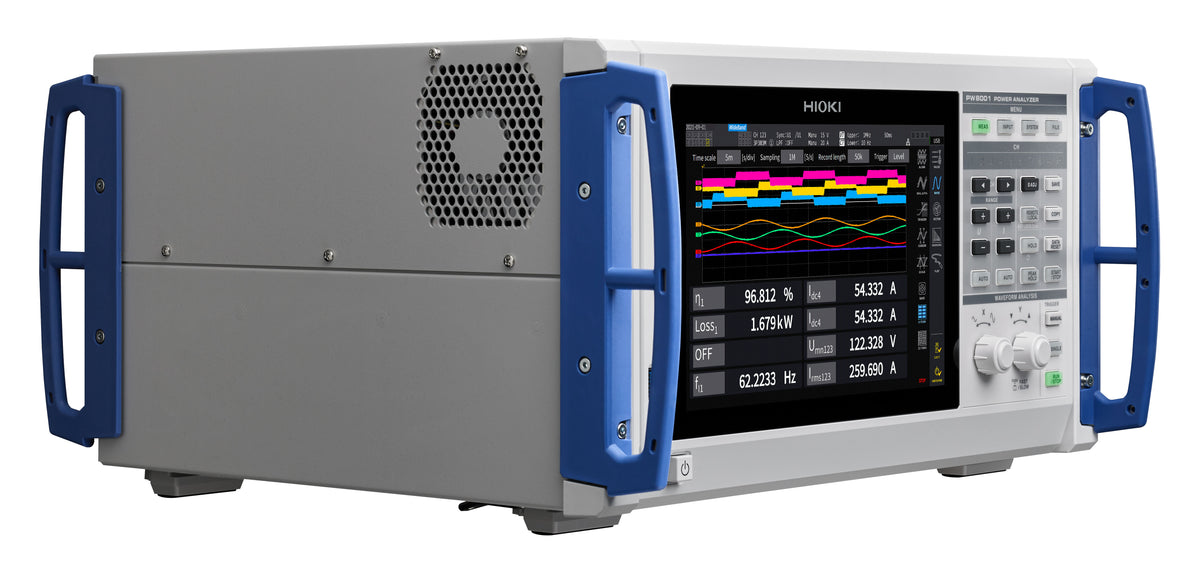

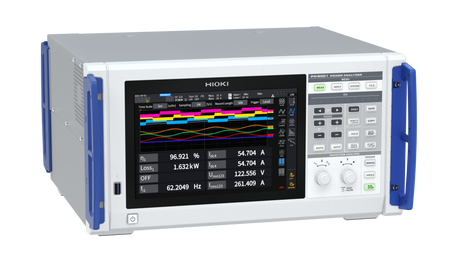

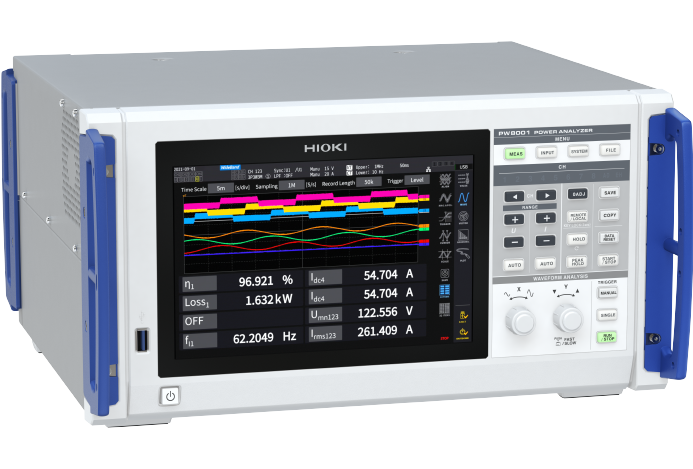

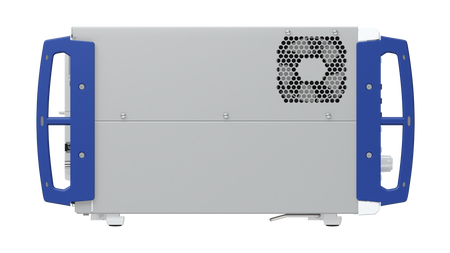

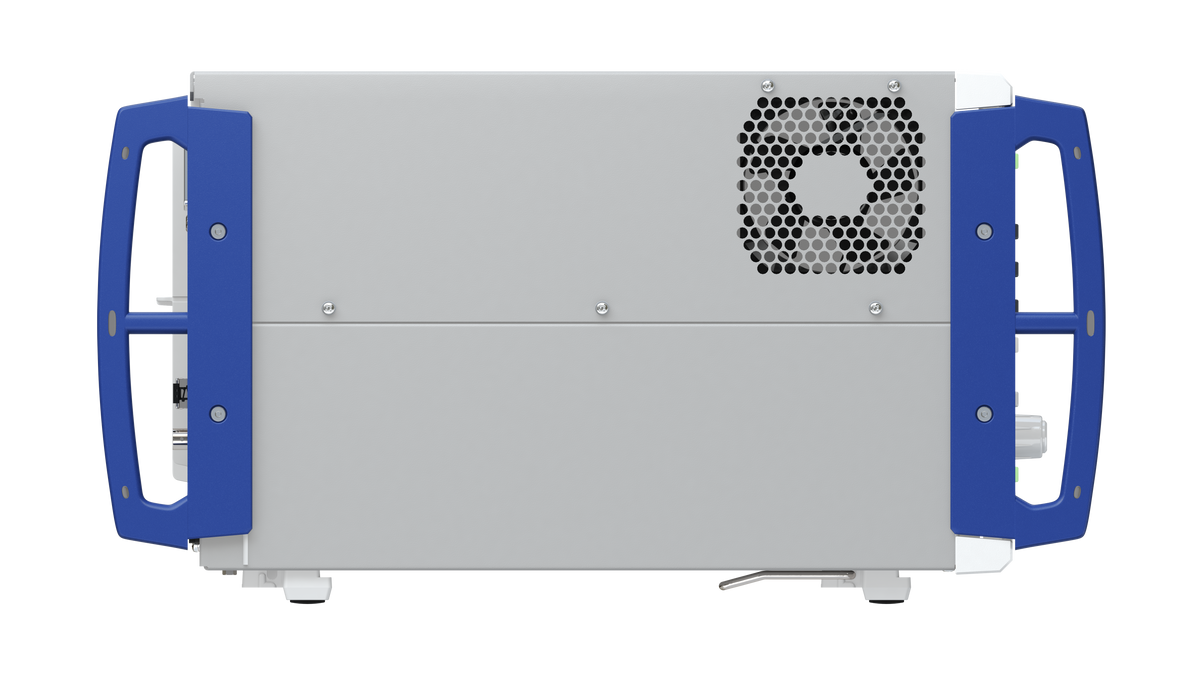

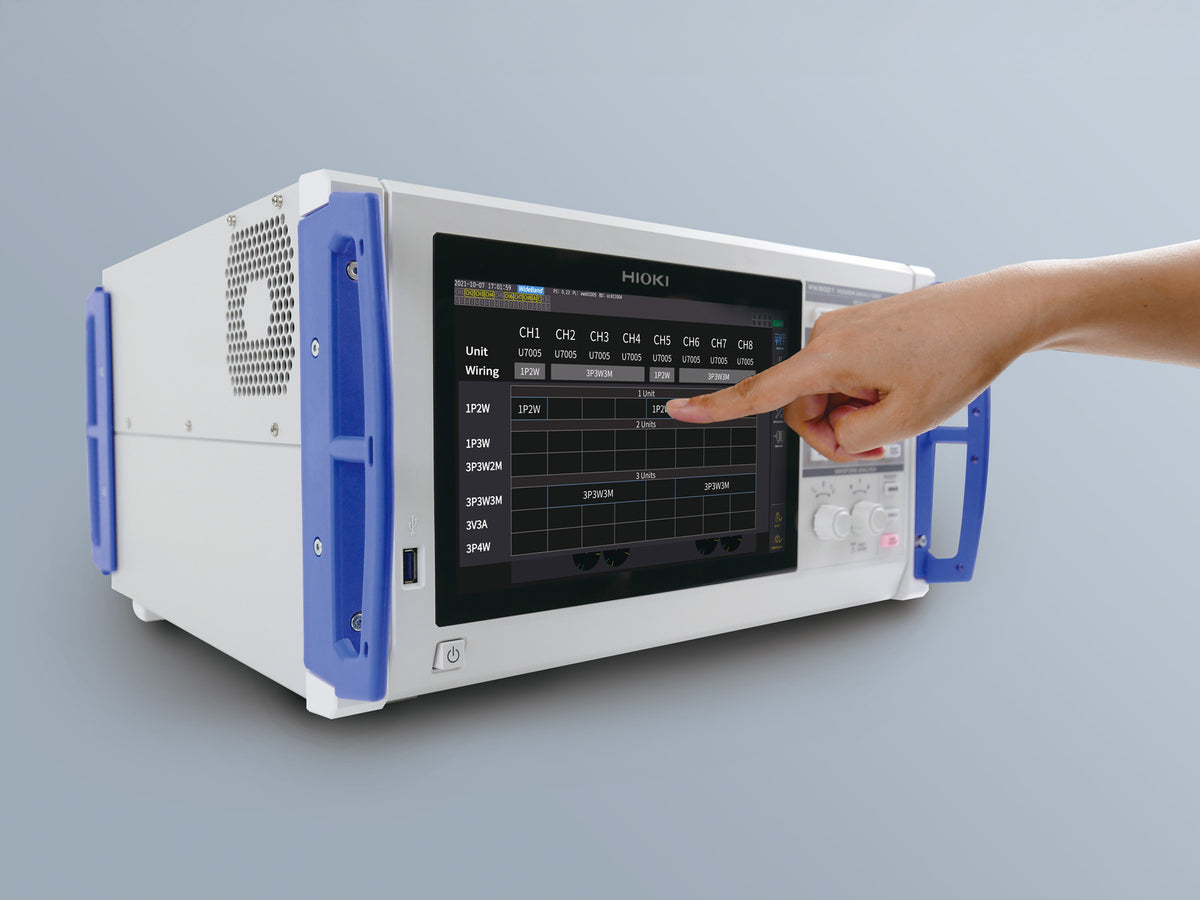

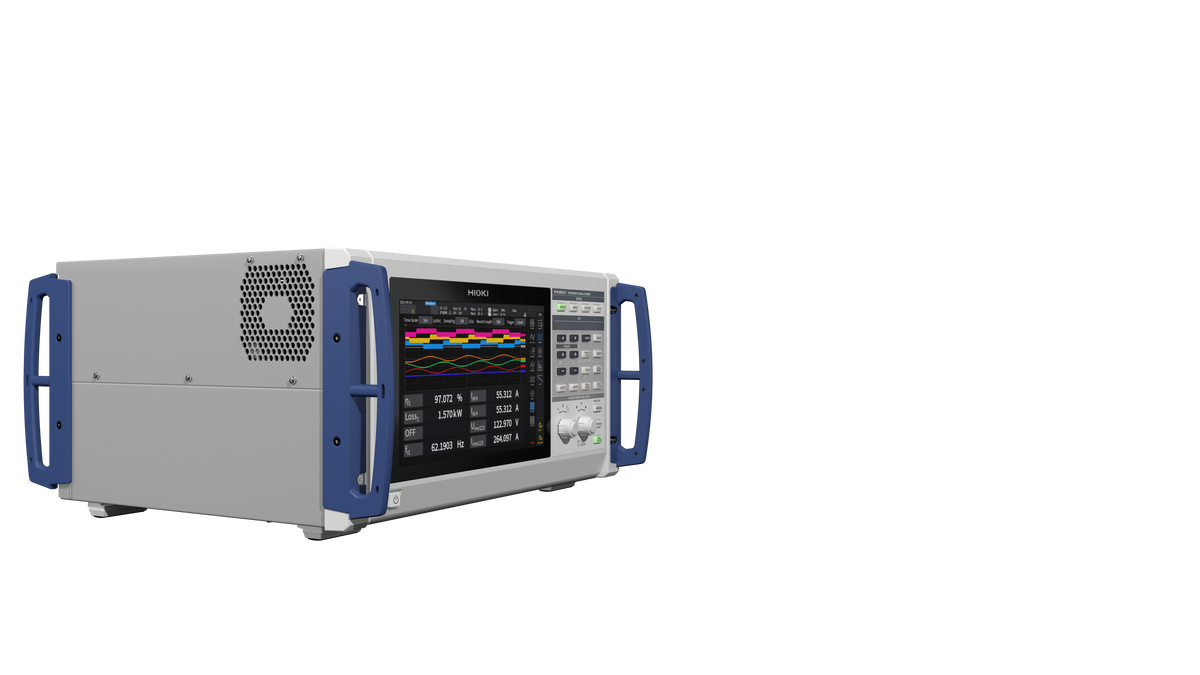

Der HIOKI PW8001 Leistungsanalysator ist ein hochmodernes Messinstrument, das für die anspruchsvollsten Leistungsanalyseaufgaben entwickelt wurde und präzise Messergebnisse bei der Bewertung der Effizienz der neuesten hochgenauen elektrischen Geräte und Systeme liefert. Der PW8001 verfügt über 8 Steckplätze für Leistungs-Eingangseinheiten, die alle in Kombination mit der Motoranalysefunktion verwendet werden können.

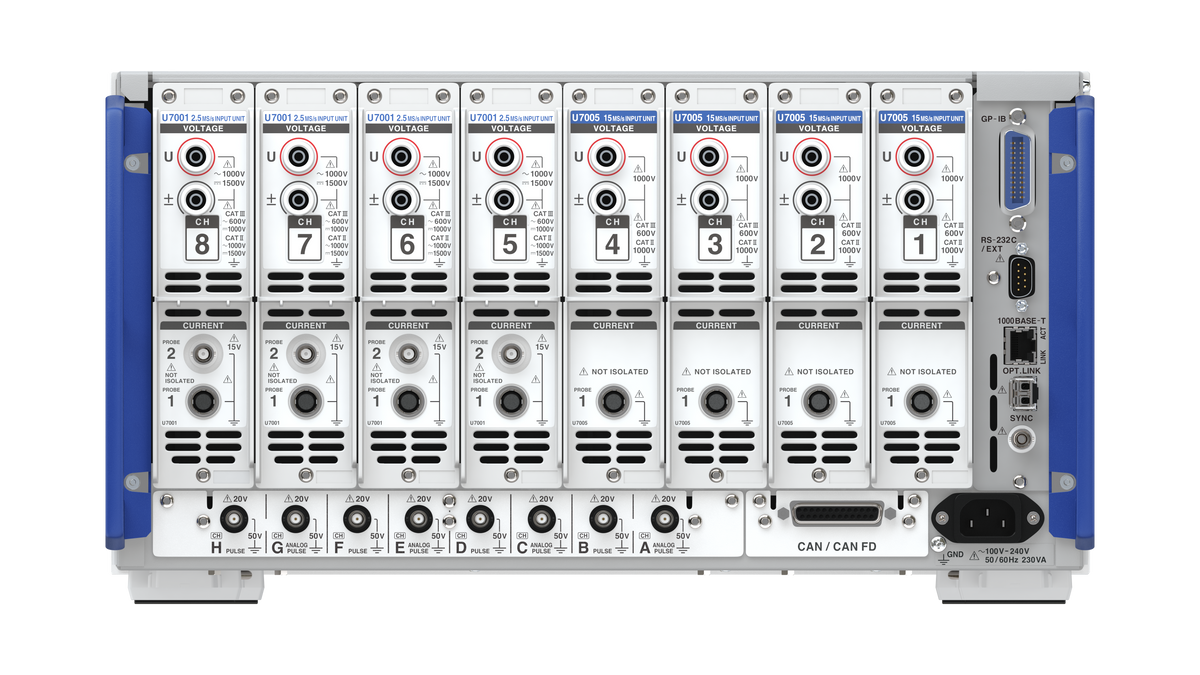

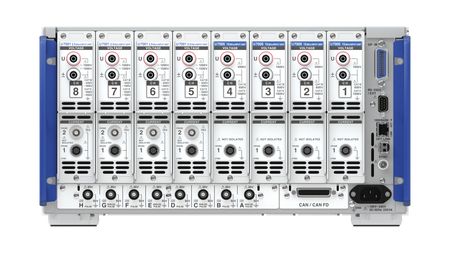

Für die Konfiguration des PW8001 stehen zwei Arten von Eingangseinheiten zur Verfügung, die je nach Anwendungsanforderungen frei in einem Instrument kombiniert werden können.
Die U7005 High Bandwidth Eingangseinheit bietet ultimative Präzision mit ±0,03% Grundgenauigkeit, einer Abtastfrequenz von 15 MHz, 18-Bit A/D-Wandlung und einer maximalen Eingangsspannung von 1000 VAC. Sie eignet sich für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Inverter-Motorantrieben und genaue Induktorverlustmessungen von Induktoren unter Last.
Eine ausgezeichnete Störfestigkeit gegen externes Rauschen von 110 dB bei 100 kHz gewährleistet genaue und stabile Ergebnisse, selbst in der Nähe von Hochfrequenz-Leistungsschalt-Halbleitern.
Für Hochspannungsanwendungen bietet die U7001 Eingangseinheit eine Grundgenauigkeit von ±0,07%, eine maximale Eingangsspannung von 1500 VDC, eine Abtastfrequenz von 2,5 MHz, 16-Bit A/D-Wandlung und eine maximale Spannung gegen Masse von 1500 VDC CAT II. Sie ist eine geeignete Einheit für Anwendungen, die weniger Bandbreite benötigen, wie z. B. die Prüfung der Effizienz von Industriemotorantrieben mit IGBTs oder Windkraftanlagen und PV-Leistungswandlern.

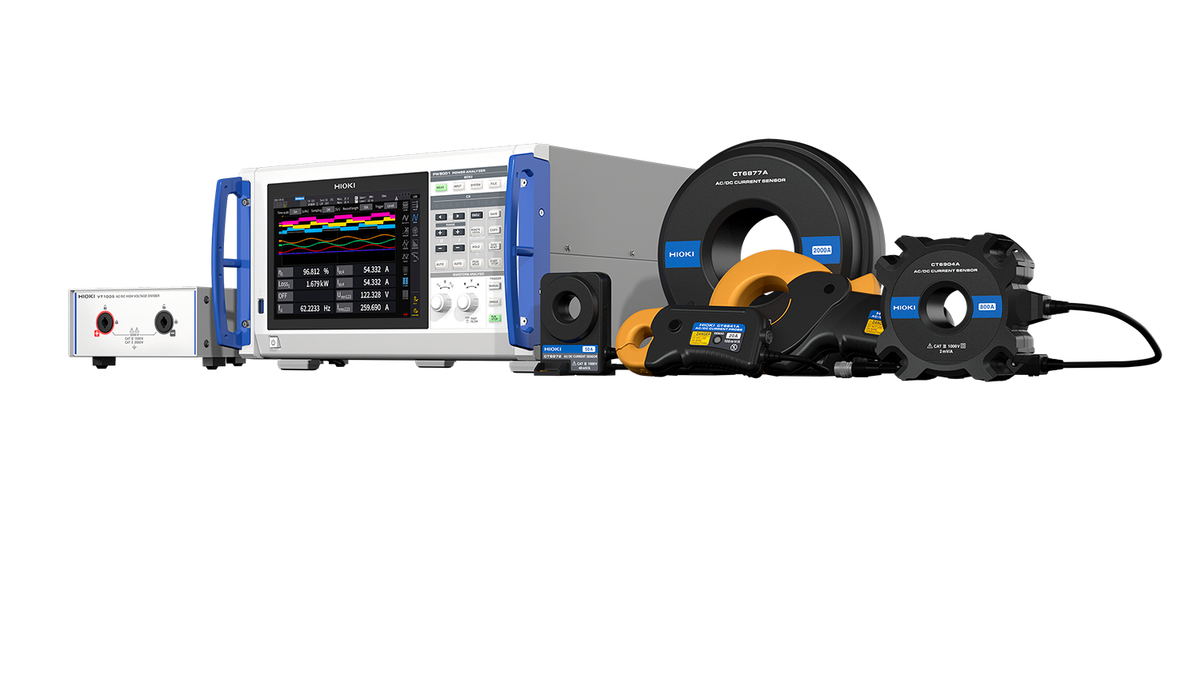

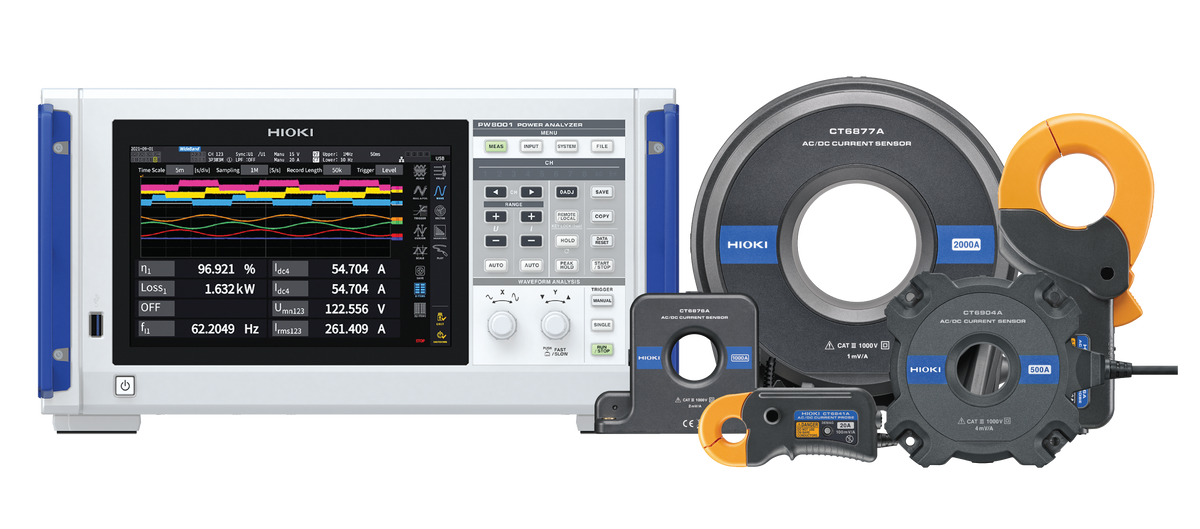

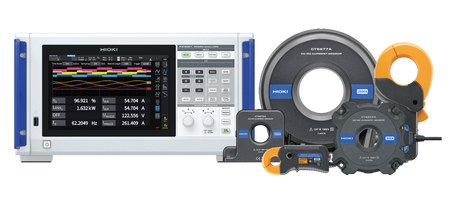

In Kombination mit HIOKIs umfangreichem Sortiment an hochgenauen und hochbandbreiten Stromsensoren, Sonden und direkten Stromanschlussboxen bietet der PW8001 eine einzigartige und umfassende Lösung für die zuverlässige Messung von Anwendungen von kleinen elektronischen Geräten bis hin zu großen Energiesystemen.
Der Leistungsanalysator PW8001 und die Stromsensoren werden von HIOKI entwickelt und produziert, was die fortschrittliche Funktion der automatischen Phasenverschiebungskorrektur ermöglicht. Dies gewährleistet eine genaue Phasenwinkelmessung zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.
Der PW8001 bietet die einzigartige Funktion der Leistungsspektrumanalyse. Während die traditionelle FFT-Funktion die Harmonischen basierend auf der Grundfrequenz bestimmt und den Frequenzbereich einschränkt, deckt diese neue Funktion das gesamte Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalyse liefert eine schnelle Sichtbarkeit der Hochfrequenzleistung und liefert Entwicklern wertvolle Daten für weitere Systemeffizienzverbesserungen.
Weitere fortschrittliche Funktionen wie die Breitband-Harmonische Analyse und die Motoranalyse gewährleisten präzise und zuverlässige Leistungsanalyseergebnisse für eine Vielzahl von Anwendungen in der Leistungselektronikindustrie, wie die Entwicklung von hocheffizienten Leistungswandlern, elektrischen Antriebssträngen und Elektromotoren.
Die Aktualisierungsrate von 1 ms ermöglicht eine schnelle Datenaktualisierung und präzise Erkennung und Analyse schneller Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von Batterien in Elektrofahrzeugen auftreten. Diese Funktion gewährleistet beispiellose Aktualisierungen ohne Kompromisse bei der Messgenauigkeit.
Die optische Link-Funktion ermöglicht den Anschluss von zwei PW8001 Leistungsanalysatoren, um die maximale Anzahl der Messkanäle auf 16 zu erhöhen. Sie ermöglicht synchronisierte Leistungsmessungen und Wirkungsgradberechnungen aus mehreren Eingängen, optimiert den Messaufbau und eliminiert Zeitunterschiede bei der Datenerfassung, da die Abtastung aller Eingänge synchronisiert ist.
• PW8001 Leistungsanalysator
• Netzkabel
• Bedienungsanleitung
• GENNECT One PC-Anwendungssoftware auf CD
• D-Sub 25-poliger Stecker, wenn die D/A-Ausgangsfunktion gewählt wird
• U7001 Hochspannungs-Leistungsmodul
• U7005 Hochbandbreiten-Leistungsmodul
• PW4001 4-Kanal-Leistungsanalysator
• CT6872 (50 A) AC/DC-Durchsteckstromsensor
• CT6873 (200 A) AC/DC-Durchsteckstromsensor
• CT6875A (500 A) AC/DC-Durchsteckstromsensor
• CT6904A (500 A) AC/DC-Durchsteckstromsensor
• CT6876A (1000 A) AC/DC-Durchsteckstromsensor
• CT6877A (2000 A) AC/DC-Durchsteckstromsensor
• PW9100A-04 (4-Kanal, 50 A) Direkter AC/DC-Stromanschlusskasten
• CT6830 (2 A) AC/DC-Stromsonde
• CT6831 (20 A) AC/DC-Stromsonde
• CT6833 (200 A) AC/DC-Stromsonde
• CT6834 (500 A) AC/DC-Stromsonde
• CT6841A (20 A) AC/DC-Stromsonde
• CT6843A (200 A) AC/DC-Stromsonde
• CT6844A (500 A) AC/DC-Stromsonde
• CT6845A (500 A) AC/DC-Stromsonde
• CT6846A (1000 A) AC/DC-Stromsonde
• VT1005 AC/DC Hochspannungsteiler
