Modularer 8-Kanal-Hochpräzisions-Leistungsanalysator
Modularer Hochpräzisions-Leistungsanalysator, bis zu 8 Kanäle, ±0,03 % Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit-A/D-Wandlung, automatische Phasenverschiebungs-Korrektur für HIOKI Stromsensoren, 1 ms Datenaktualisierungsrate, CMRR 110 dB @ 100 kHz.
• Grundgenauigkeit der Leistung ±0,03 %
• 8 Leistungskanäle kombiniert mit Motoranalyse
• Ausgezeichnete Störfestigkeit von 110 dB bei 100 kHz
• 5 MHz Frequenzmessband für Leistung
• Stabile und genaue Messung mit 1 ms Datenaktualisierungsrate

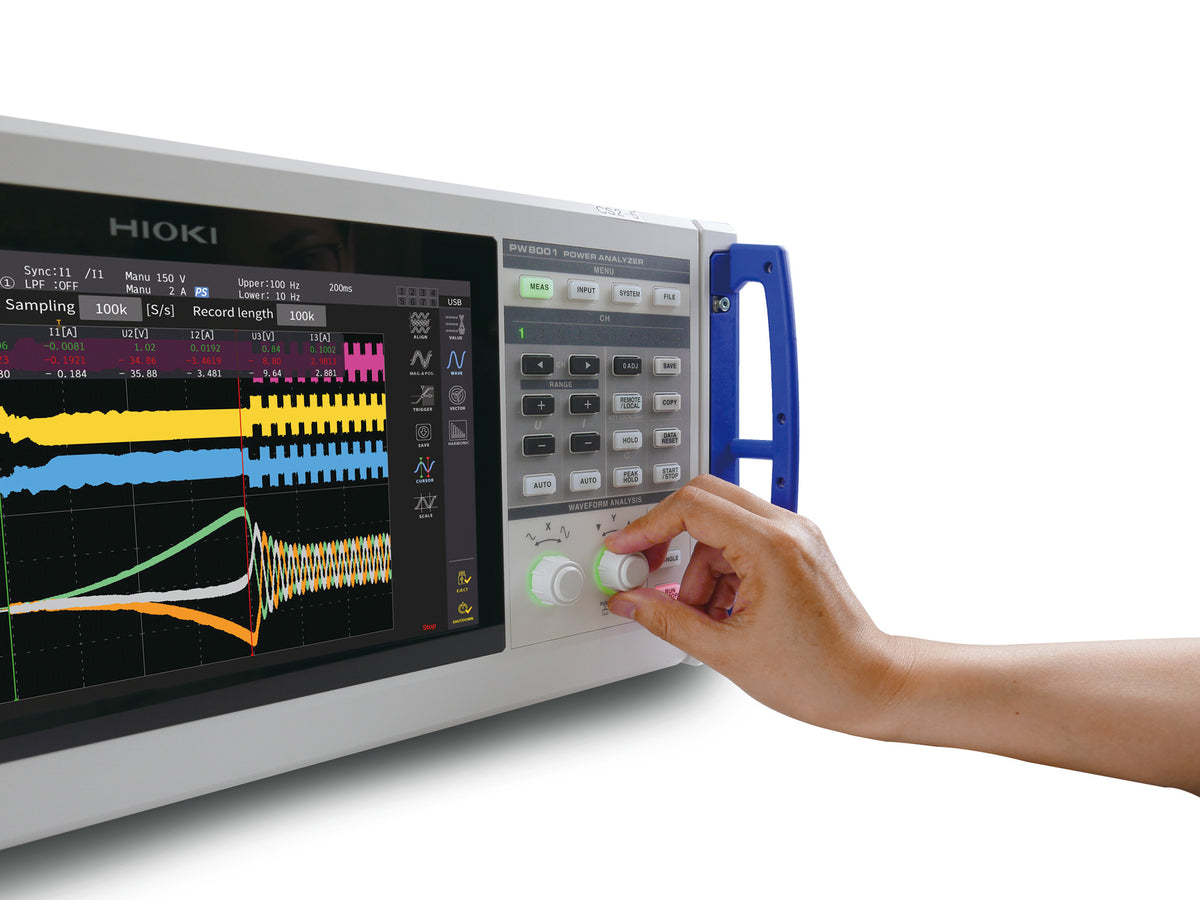

• 8 Leistungskanäle in Kombination mit Motoranalyse für die Analyse von dualen Antriebssträngen
• Einzigartiger Leistungsbereich mit 2 A bis 2 kA hochpräzisen HIOKI Stromsensoren
• Plug & Play-Konnektivität mit HIOKI Stromsensoren
• Automatische Phasenverschiebungs-Korrektur gewährleistet genaue Hochfrequenz-Leistungsmessung
• Visualisierung von Hochfrequenzverlusten mit Power-Spektrumanalyse

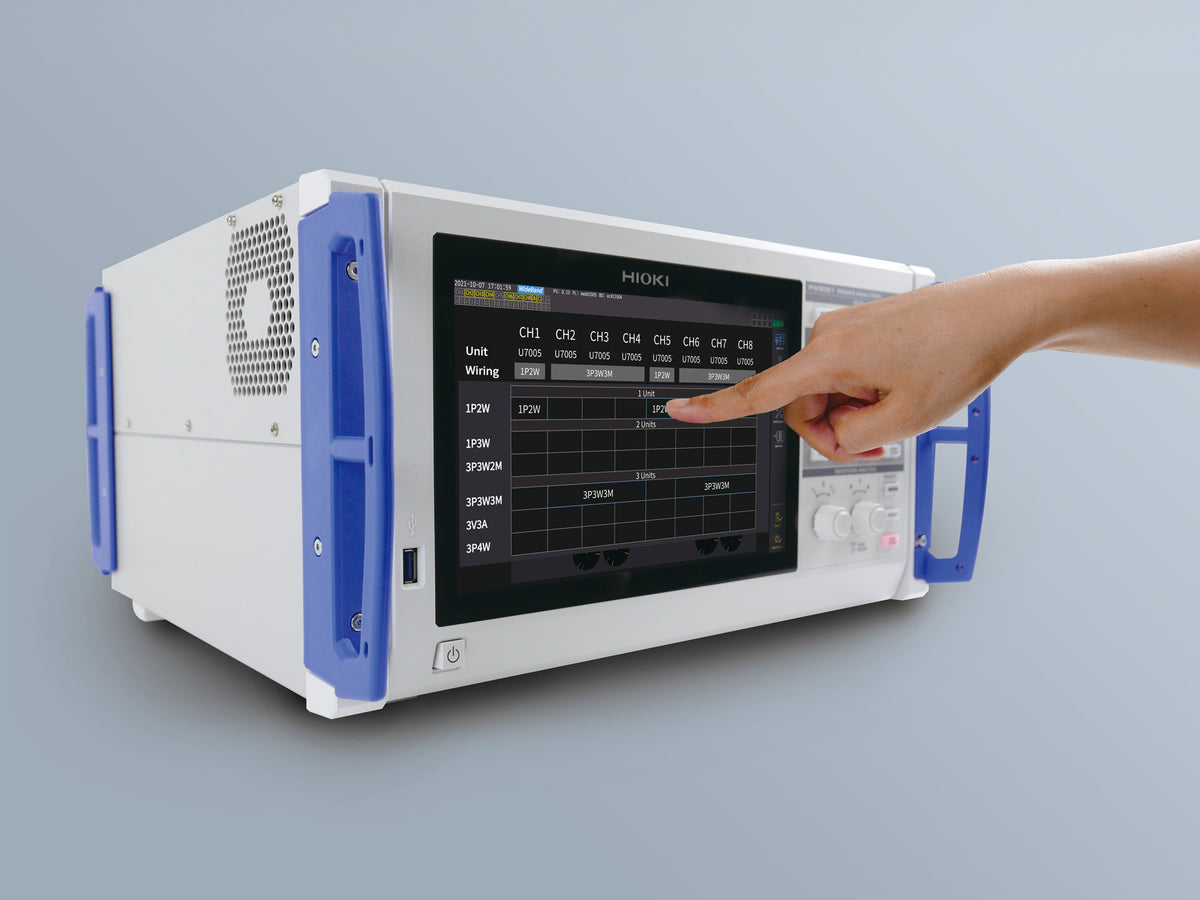

• Forschung & Entwicklung und Produktionslinienprüfung von hocheffizienten Leistungswandlern und Wechselrichtern
• Verlustmessung von Transformatoren und anderen induktiven Komponenten unter Last
• Wirkungsgradmessung von Motoren

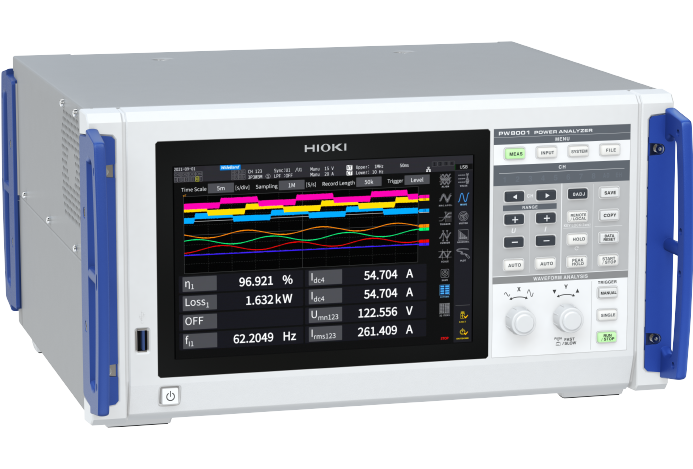

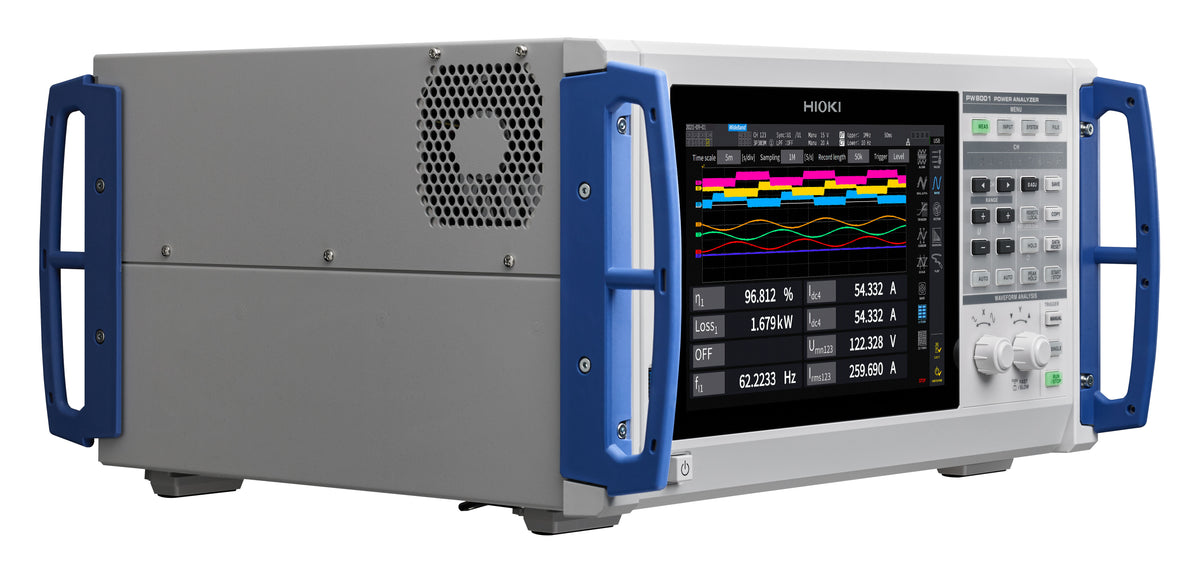

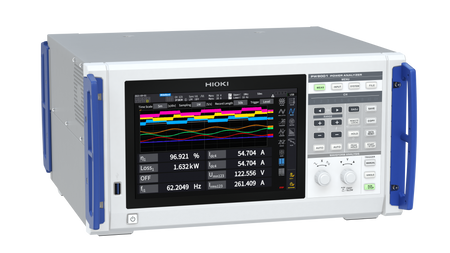

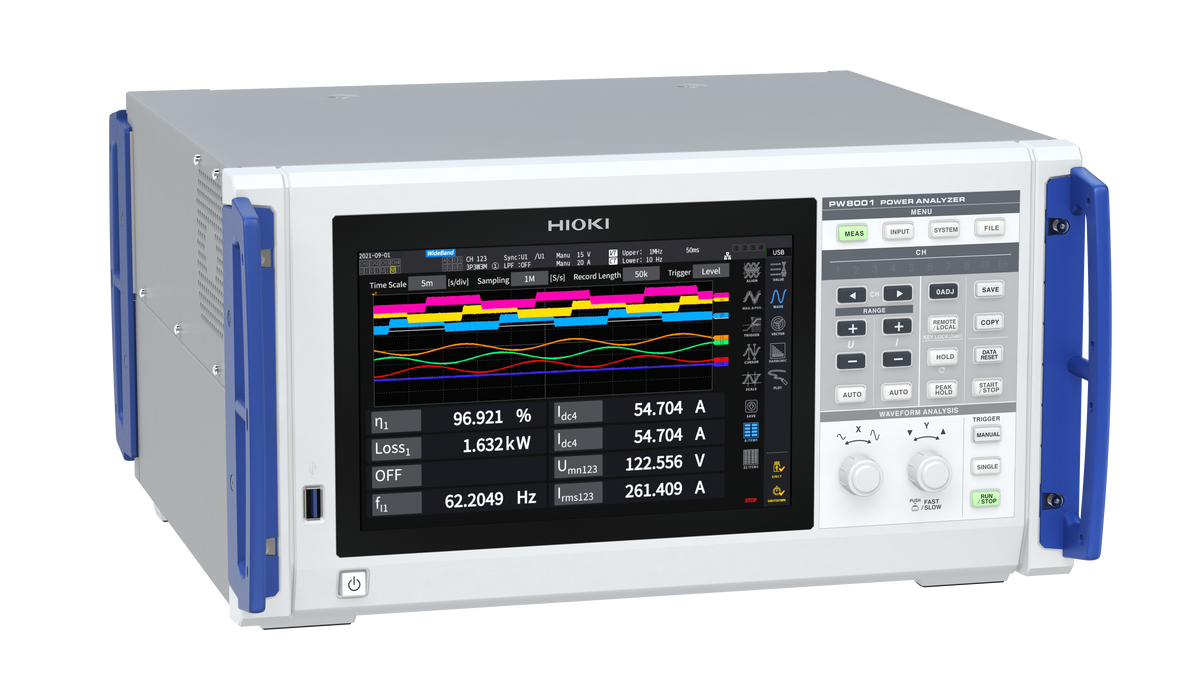

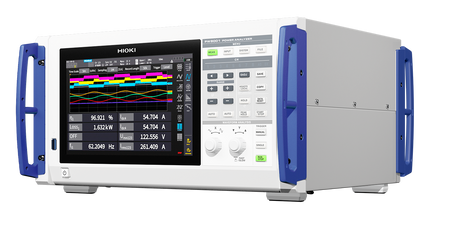

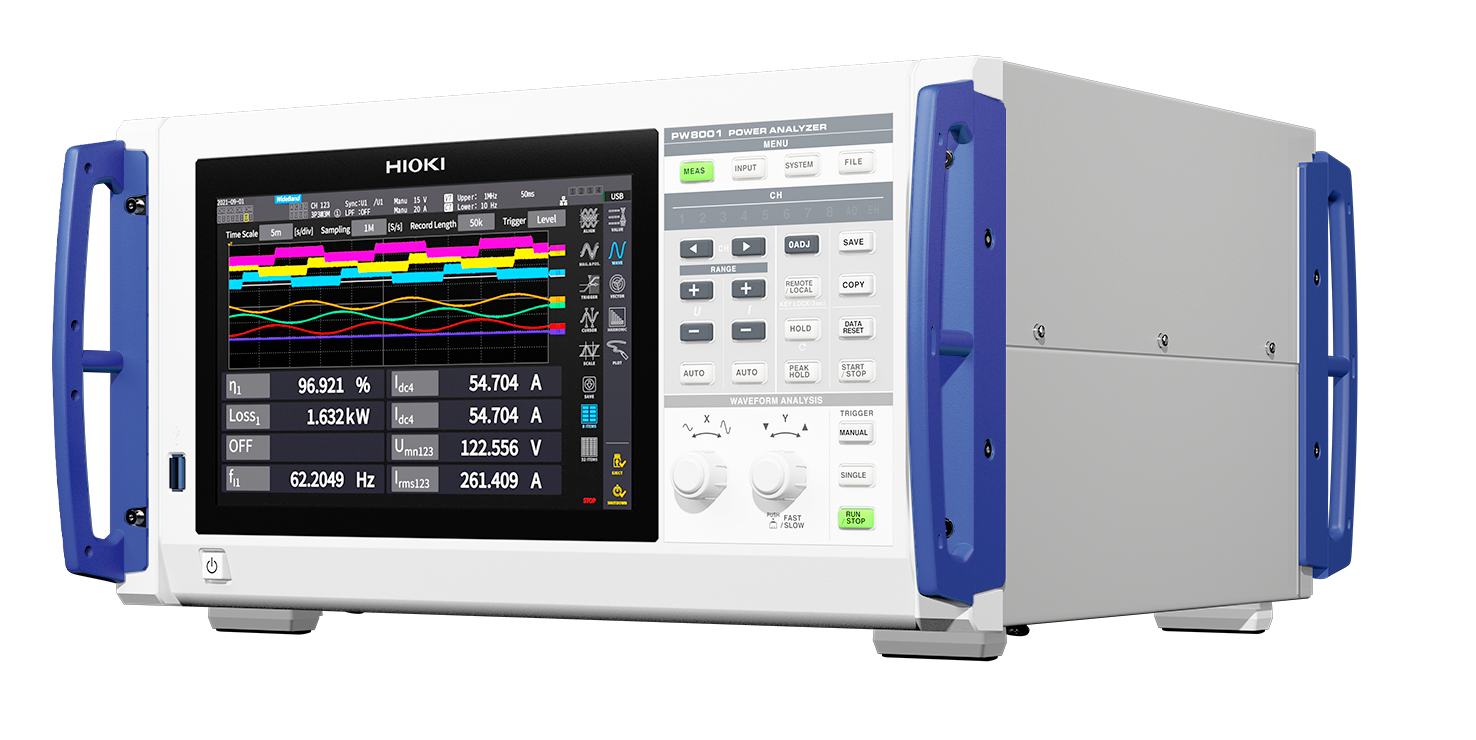

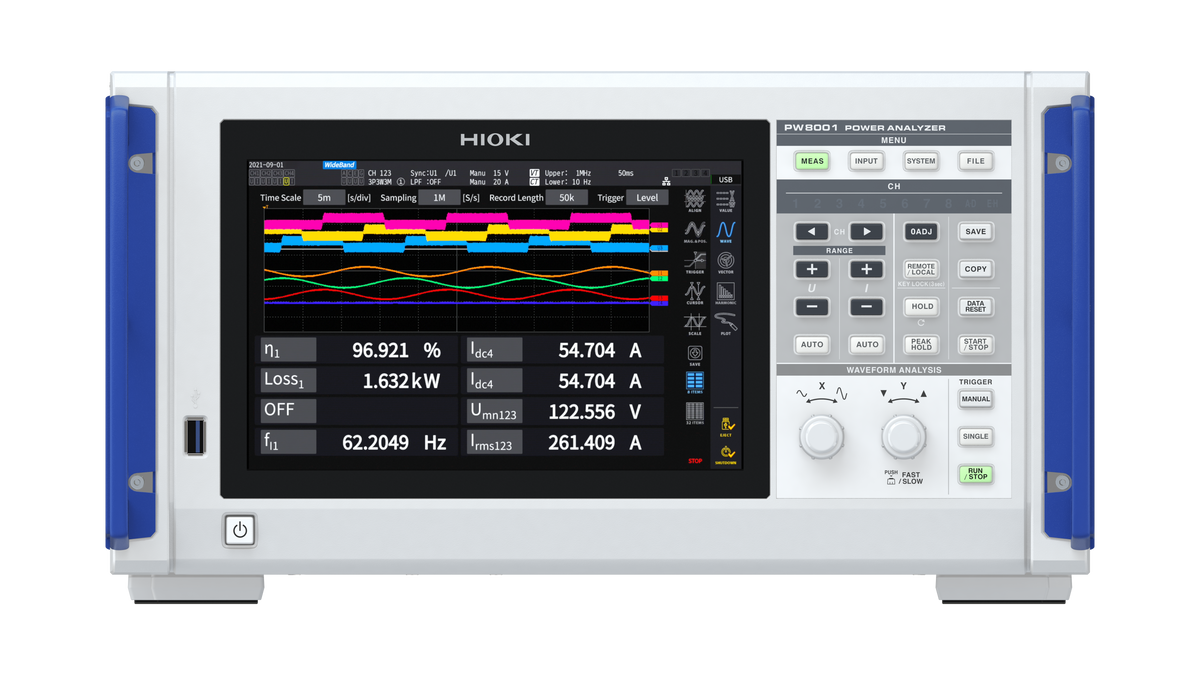

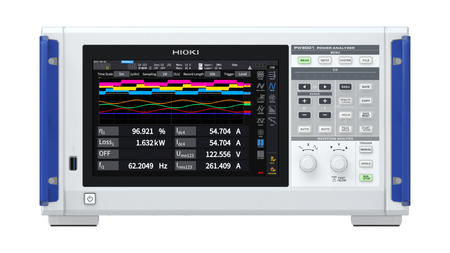

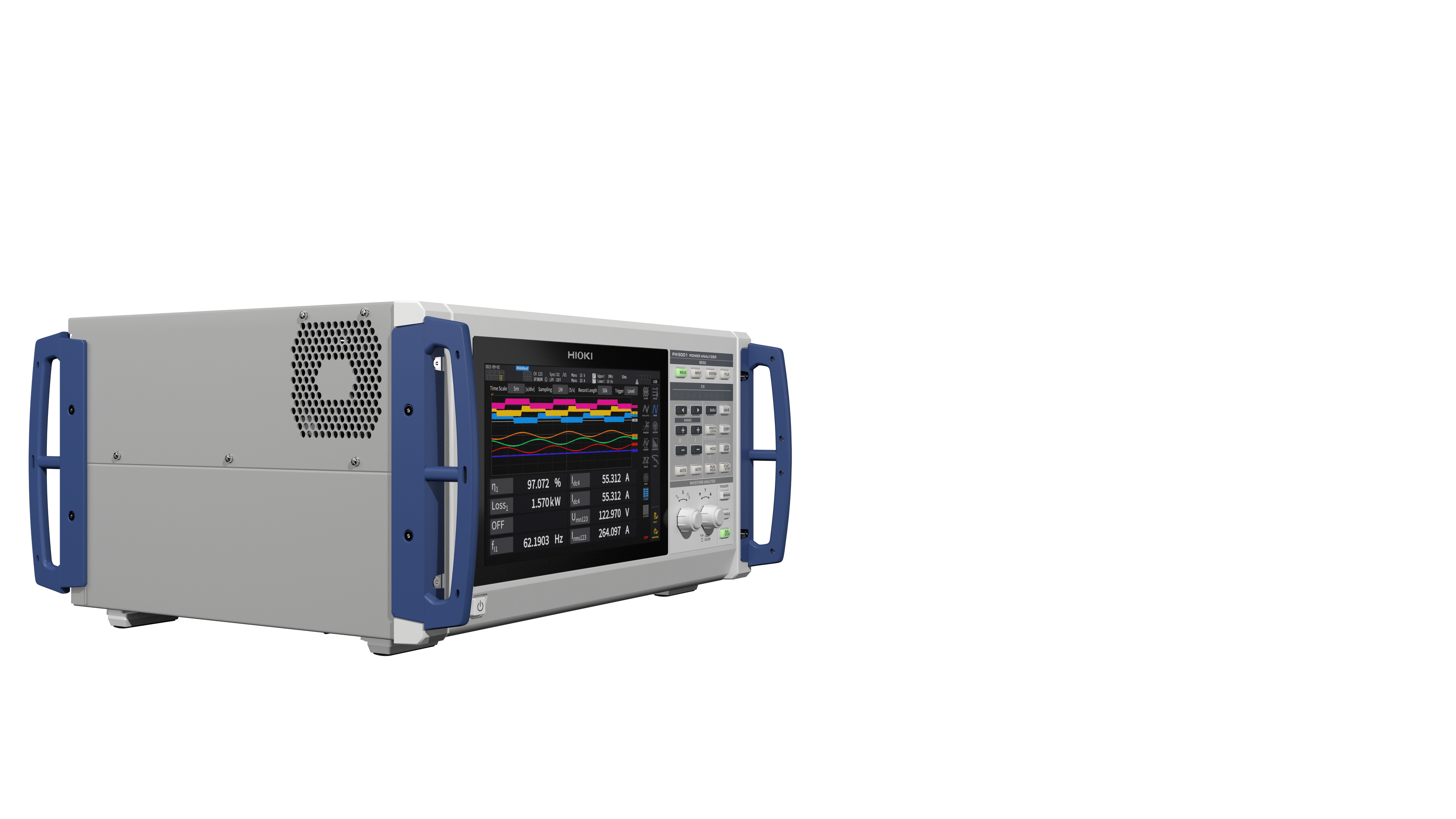

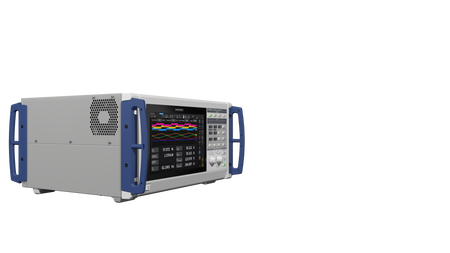

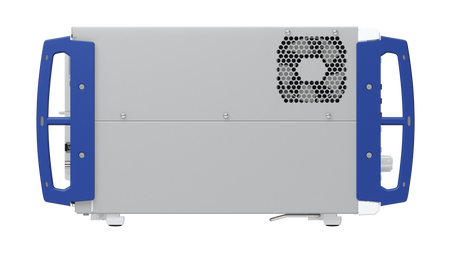

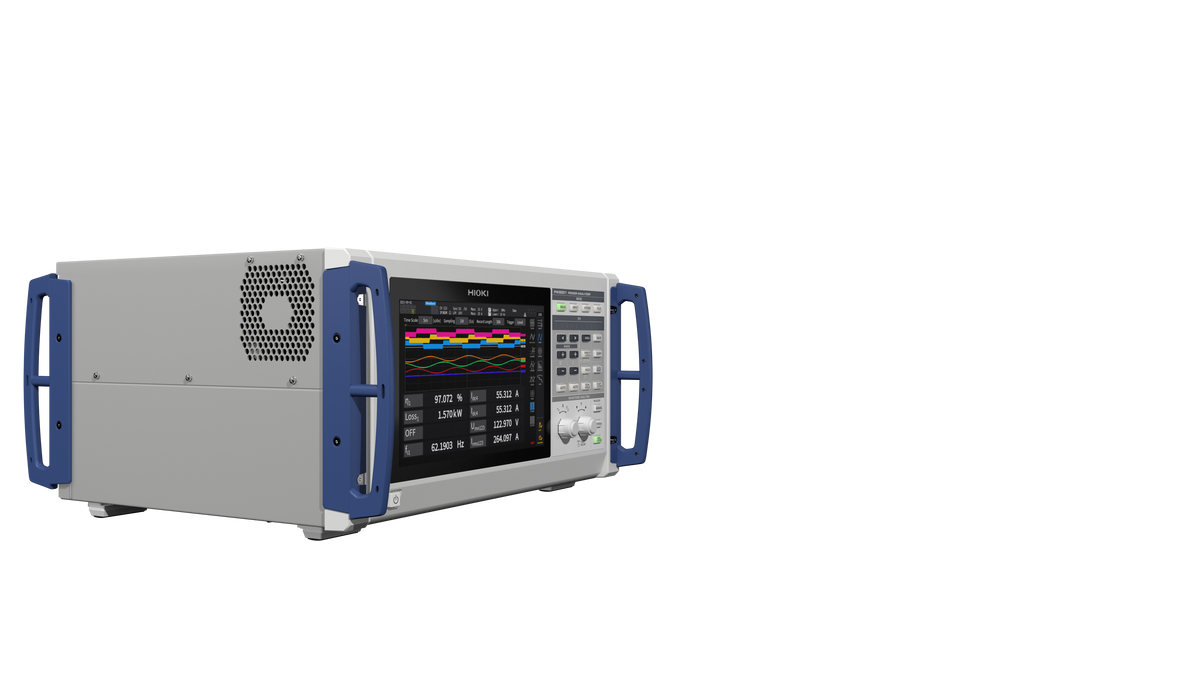

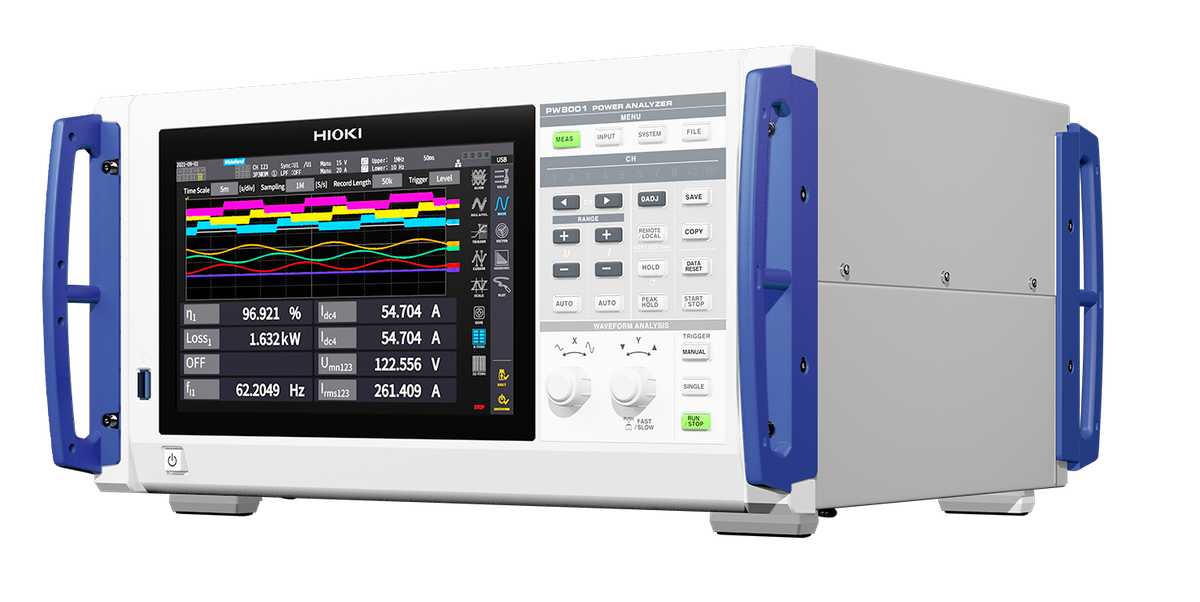

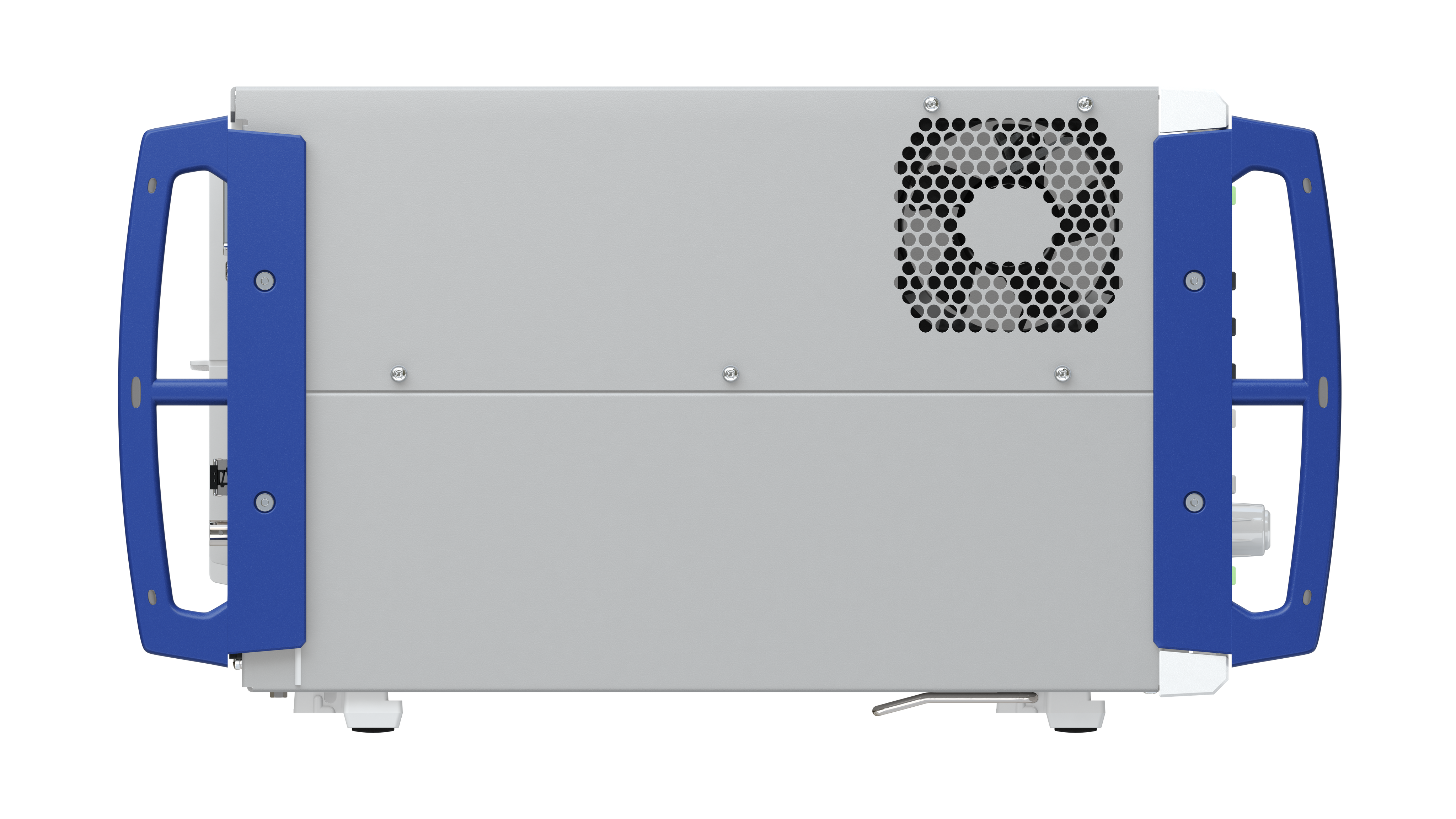

Der HIOKI PW8001 Leistungsanalysator ist ein hochmodernes Messgerät, das für die anspruchsvollsten Leistungsanalyseaufgaben entwickelt wurde und präzise Messergebnisse bei der Bewertung der Effizienz der neuesten hochpräzisen elektrischen Geräte und Systeme liefert. Der PW8001 verfügt über 8 Steckplätze für Leistungseingangseinheiten, die alle in Kombination mit der Motoranalysefunktion verwendet werden können.

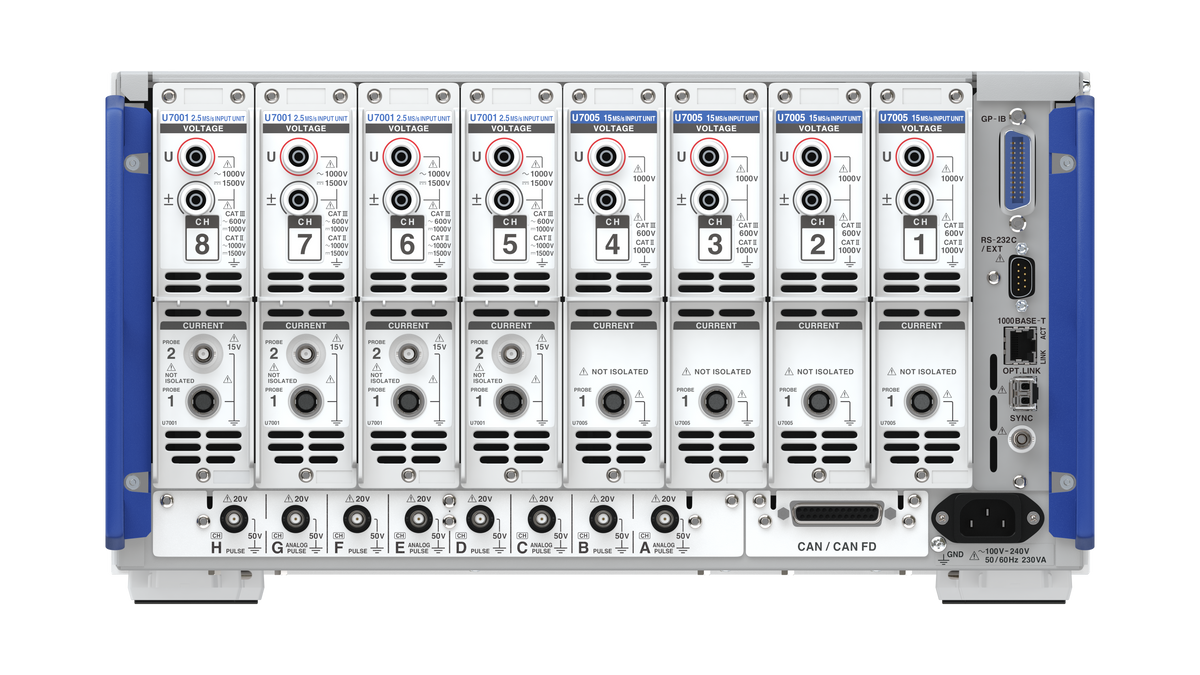

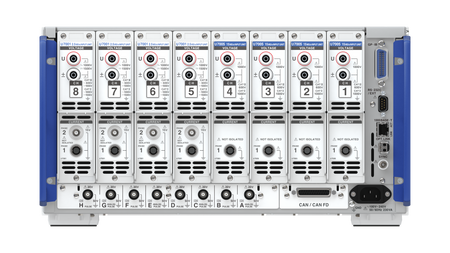

Für die Konfiguration des PW8001 stehen zwei Arten von Eingangsmodulen zur Verfügung, die je nach Anwendungsanforderung frei in einem Gerät kombiniert werden können.
Die U7005 High-Bandwidth-Eingangseinheit bietet höchste Präzision mit einer Grundgenauigkeit von ±0,03 %, einer Abtastfrequenz von 15 MHz, einer 18-Bit-A/D-Wandlung und einer maximalen Eingangsspannung von 1000 VAC. Sie eignet sich für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Inverter-Motorantrieben und die genaue Induktor-Verlustmessung von Induktoren unter Last.
Eine ausgezeichnete Störfestigkeit gegenüber externem Rauschen von 110 dB bei 100 kHz gewährleistet genaue und stabile Ergebnisse, selbst in der Nähe von hochfrequenten Leistungsschalt-Halbleitern.
Für Hochspannungsanwendungen bietet die U7001 Eingangseinheit eine Grundgenauigkeit von ±0,07 %, eine maximale Eingangsspannung von 1500 VDC, eine Abtastfrequenz von 2,5 MHz, eine 16-Bit-A/D-Wandlung und eine maximale Spannung gegen Erde von 1500 VDC CAT II. Sie ist eine geeignete Einheit für Anwendungen, die weniger Bandbreite benötigen, wie z. B. die Prüfung der Effizienz von Industrie-Motorantrieben mit IGBTs oder Windturbinen und PV-Stromwandlern.

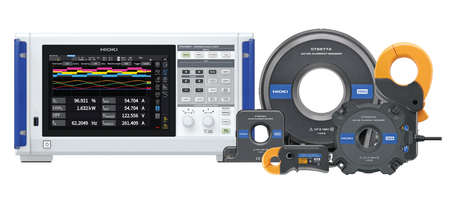

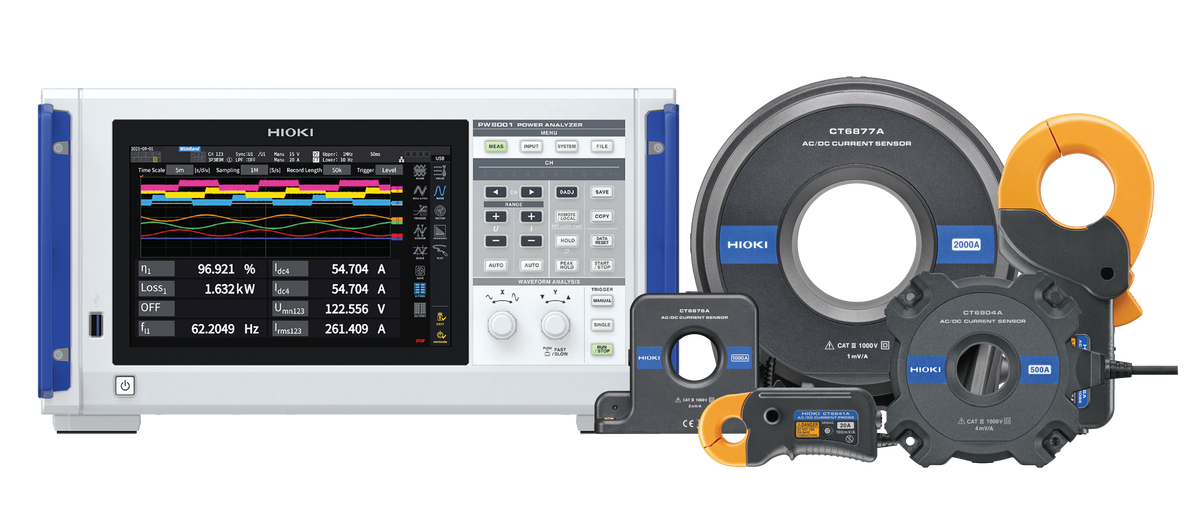

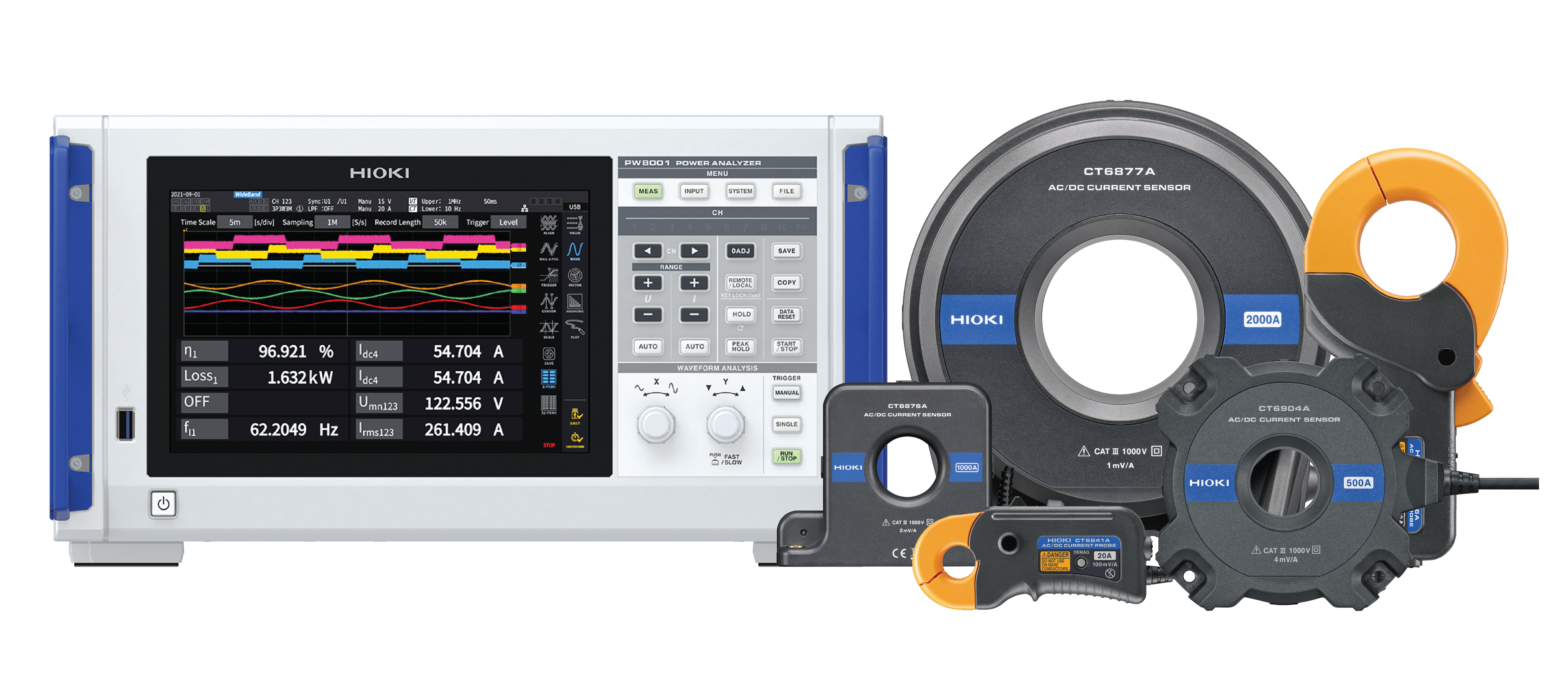

In Kombination mit HIOKIs umfangreichem Sortiment an hochpräzisen und breitbandigen Stromsensoren, Sonden und Direktanschluss-Stromboxen bietet der PW8001 eine einzigartige und umfassende Lösung zur zuverlässigen Messung von Anwendungen, die von winzigen elektronischen Geräten bis hin zu großen Stromversorgungssystemen reichen.
Der Leistungsanalysator PW8001 und die Stromsensoren werden von HIOKI entwickelt und produziert, was die fortschrittliche Funktion zur automatischen Phasenverschiebungskorrektur ermöglicht. Dies gewährleistet eine genaue Phasenwinkelmessung zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.
Der PW8001 bietet die einzigartige Funktion der Leistungsspektrumanalyse. Während die traditionelle FFT-Funktion die Harmonischen basierend auf der Grundfrequenz bestimmt und den Frequenzbereich begrenzt, deckt diese neue Funktion das gesamte Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalyse liefert eine schnelle Visualisierung der Hochfrequenzleistung und versorgt Entwickler mit wertvollen Daten für weitere Systemeffizienzverbesserungen.
Weitere erweiterte Funktionen wie Breitband-Harmonische Analyse und Motoranalyse gewährleisten präzise und zuverlässige Leistungsanalyseergebnisse für eine Vielzahl von Anwendungen in der Leistungselektronikindustrie, wie z. B. die Entwicklung von hocheffizienten Leistungswandlern, elektrischen Antriebssträngen und Elektromotoren.
Die Aktualisierungsrate von 1 ms ermöglicht eine schnelle Datenaktualisierung, wodurch schnelle Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von Batterien in Elektrofahrzeugen auftreten, präzise erfasst und analysiert werden können. Diese Funktion gewährleistet beispiellose Aktualisierungen, ohne die Messgenauigkeit zu beeinträchtigen.
Die optische Verbindungsfunktion ermöglicht den Anschluss von zwei PW8001 Leistungsanalysatoren, um die maximale Anzahl der Messkanäle auf 16 zu erhöhen. Sie ermöglicht synchronisierte Leistungsmessungen und Wirkungsgradberechnungen aus mehreren Eingängen, optimiert den Messaufbau und eliminiert Zeitunterschiede bei der Datenerfassung, da die Abtastung aller Eingänge synchronisiert ist.
