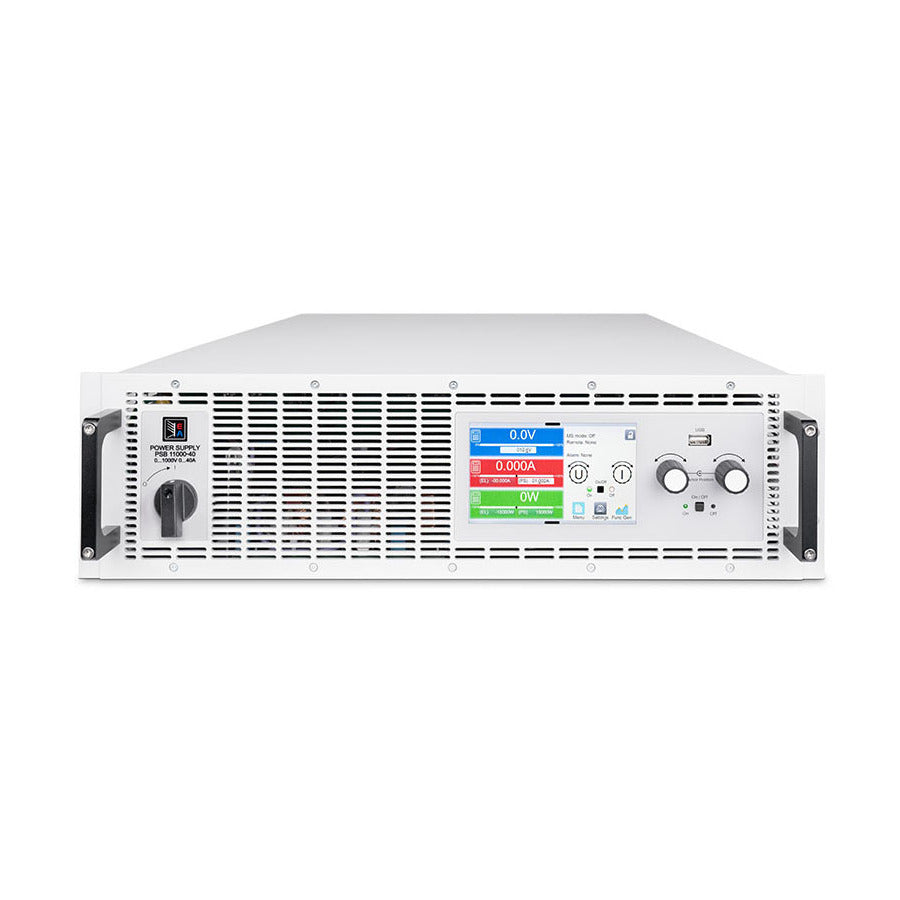

Programmierbare bidirektionale Gleichstromversorgung, Rackmontage, 208-480, 500 VDC, 90 ADC, 15000W
Die bidirektionalen DC-Labornetzteile der Serie PSB 10000 von EA Elektro-Automatik sind Zweiquadranten-Geräte, die sowohl die Funktion eines Netzteils als auch die einer elektronischen Last erfüllen können. Im Lastbetrieb ist das Gerät regenerativ und speist die Energie mit einem Wirkungsgrad von bis zu über 96 % ins lokale Netz zurück. Die Serie PSB 10000 umfasst Ein- und Dreiphasengeräte, die zusammen mit dem weiten Eingangsbereich den Einsatz mit praktisch allen globalen Netzspannungen ermöglichen. Die Gleichspannung und der Strom werden durch die Anwendung bestimmt und das Spektrum reicht von 0 - 10 V bis 0 - 2000 V und von 0 - 6 A bis 0 - 1000 A in einem einzigen Gerät. Die Gleichstromversorgung arbeitet als flexible Ausgangsstufe mit einer konstanten Leistungscharakteristik (Autoranging) und einem weiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistungen und Ströme zu erzielen, sind alle Einheiten mit einem Master-Slave-Bus ausgestattet. Dieser ermöglicht es, bis zu 64 parallel geschaltete Geräte zu einem System zu kombinieren, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als eine Einheit und kann verschiedene Leistungsklassen nutzen, wobei nur die Spannungklasse konstant bleiben muss. Auf diese Weise kann ein Benutzer ein 75 kW-System aus zwei 30 kW- und einem 15 kW-Gerät aus der PSB 10000-Reihe zusammenstellen. Darüber hinaus wird die typische Laborfunktionalität geboten. Dies umfasst einen umfangreichen Funktionsgenerator, Alarm- und Warnmanagement, diverse Schnittstellen und Anschlüsse, Softwarelösungen und viele weitere Funktionen.
AC-Anschluss
Die bidirektionalen DC-Netzteile der PSB 10000-Serie sind mit einer aktiven PFC ausgestattet, die einen hohen Wirkungsgrad bei geringem Energieverbrauch bietet. Darüber hinaus bieten die Geräte dieser Serie einen weiten Eingangsspannungsbereich. Dieser reicht von 1-phasigem 110/120 V bis zu 240 V AC Netzanschluss und 3-phasigem 208 V bis 380 V, 400 V und 480 V AC Netzanschluss. Die Geräte können in den meisten globalen Netzen betrieben werden. Sie passen sich automatisch, ohne zusätzliche Konfiguration, an die verfügbare Versorgung an. In einem 110/120 V und 208 V AC Netz wird eine Leistungsreduzierung der Ausgangsleistung eingestellt.
Energierückgewinnung
Die im Lastbetrieb verbrauchte Energie wird mit einem Wirkungsgrad von über 96 % in das angeschlossene Netz zurückgespeist. Dies reduziert Kosten: Da die Energie nicht wie bei anderen Lasten in Wärme umgewandelt wird, sinken die Energiekosten. Darüber hinaus erzeugen die Geräte weniger Wärme, was weniger kostenintensive Klimaanlagen erfordert. Ein Gerät reicht für die gesamte Anwendung aus, was Investitions- und Installationskosten reduziert.
Das Prinzip der Energierückgewinnung
Dies zeigt, basierend auf einer Anwendung, wie ein ‚Prüfling‘ Energie aus dem Netz entnimmt, in Gleichstrom umwandelt und diesen in ein EA-Gerät einspeist. Die bidirektionale Stromversorgung PSB 10000 wandelt diese Energie zurück in Wechselstrom und speist sie ins Netz zurück.
DC-Ausgang
Der Ausgang der bidirektionalen Stromversorgung PSB 10000 mit einer Gleichspannung von 0 - 10 V bis zu 0 - 2000 V ermöglicht positive und negative Ströme von 0 - 6 A bis zu 0 - 1000 A als Zweiquadranten-Gerät. Die flexiblen Ausgangsstufen (Autoranging) bieten dem Benutzer einen weiten Spannungs-, Strom- und Leistungsbereich und somit ein breiteres Arbeitsfeld als herkömmliche Netzteile.
DC-Anschluss
Der Anschluss des DC-Ausgangs erfolgt über eine Kupferschiene an der Rückseite des Geräts. Wenn ein System mit höherer Leistung benötigt wird, werden die Geräte einfach parallel geschaltet. Mit minimalem Aufwand können Geräte mit vertikalen Kupferschienen verbunden werden. Eine Abdeckung zum Berührungsschutz ist vorhanden.
Das Prinzip des Autoranging
"Autoranging“ ist ein Begriff, wenn ein bidirektionales programmierbares Gleichstromnetzteil automatisch einen weiten Ausgangs- und Eingangsbereich sowohl für Spannung als auch für Strom bietet, um die volle Leistung über einen weiten Betriebsbereich aufrechtzuerhalten. Diese Art von Lösung ermöglicht die Verwendung einer einzelnen Einheit, um mehrere Spannungs- und Stromkombinationen zu adressieren.
Funktionsgenerator
Alle Modelle der Serie PSB 10000 sind mit einem Funktionsgenerator ausgestattet. Dieser ermöglicht es, Wellenformen wie Sinus, Dreieck, Rechteck oder Trapez einfach abzurufen und entweder auf die Spannung oder den Strom anzuwenden. Eine Rampenfunktion und ein Arbiträrgenerator ermöglichen die freie Programmierung von Spannungs- und Stromverläufen. Testsequenzen für wiederholte Tests können gespeichert und bei Bedarf neu geladen werden, was Zeit spart. Eine LUT ermöglicht die Speicherung von IU- und UI-Referenzlinien. Für die Simulation eines Photovoltaik-Systems oder von Brennstoffzellen werden anpassbare Tabellen bereitgestellt. Mit der Standard-PV-Kennlinie (DIN EN 50530) können verschiedene Solarzellen und viele weitere Technologieparameter ausgewählt und eingestellt werden. Kurz gesagt, der Benutzer wird durch eine Vielzahl nützlicher Funktionen unterstützt.
Schnittstellen
Standardmäßig sind EA-Geräte mit den wichtigsten digitalen und analogen Schnittstellen und Anschlüssen ausgestattet, die galvanisch getrennt sind. Dazu gehören eine analoge Schnittstelle, die für Eingang und Ausgang, Steuerung und Überwachung von 0 - 5 V oder 0 - 10 V für Spannung, Strom, Leistung und Widerstand parametrierbar ist, verschiedene Ein- und Ausgänge sowie USB- und Ethernet-Anschlüsse. Die folgenden Optionen, die einen Plug & Play-Steckplatz nutzen, vervollständigen das Portfolio:
Hochleistungssysteme
Hochleistungsanwendungen können mit Hochleistungssystemen von bis zu 1920 kW abgedeckt werden. Diese werden durch die Verwendung der Ausgänge vieler PSB 10000-Geräte, das Wechseln der Kupferschienen auf vertikal und das Parallelschalten erreicht. So kann ein 19-Zoll-Schrank mit 42 HE ein System mit 240 kW auf einer Stellfläche von 0,6 m² bereitstellen. Der Master/Slave-Bus ermöglicht es, bis zu 8 Schränke mit maximal 64 Einheiten à 30 kW als eine Einheit zu betreiben.
Master-Slave-Bus und Share-Bus
Wenn der integrierte Master-Slave-Bus und Share-Bus verwendet werden, verhält sich ein System aus mehreren Geräten wie ein einziges Gerät. Der Master-Slave-Bus und der Share-Bus werden einfach an jedes Gerät angeschlossen. Mit dem Master-Slave-Bus werden die Systemdaten wie Gesamtleistung und Gesamtstrom gesammelt und im Master-Gerät angezeigt. Warnungen und Alarme der Slave-Geräte werden übersichtlich im Display dargestellt. Der Share-Bus sorgt für eine gleichmäßige Lastverteilung auf die einzelnen Geräte.
Im Lieferumfang enthalten
