EA Elektro-Automatik ist ein führender Hersteller von programmierbaren Netzteilen, elektronischen Lasten und bidirektionalen Stromversorgungslösungen für Industrie, Automotive und Forschung. Das Portfolio umfasst DC-Netzteile, regenerative elektronische Lasten, Batteriesimulatoren und Hochleistungs-Testsysteme für Energiespeicher, Elektromobilität und Leistungselektronik. Ingenieure weltweit vertrauen auf EA-Lösungen für präzise und effiziente Prüfaufgaben.

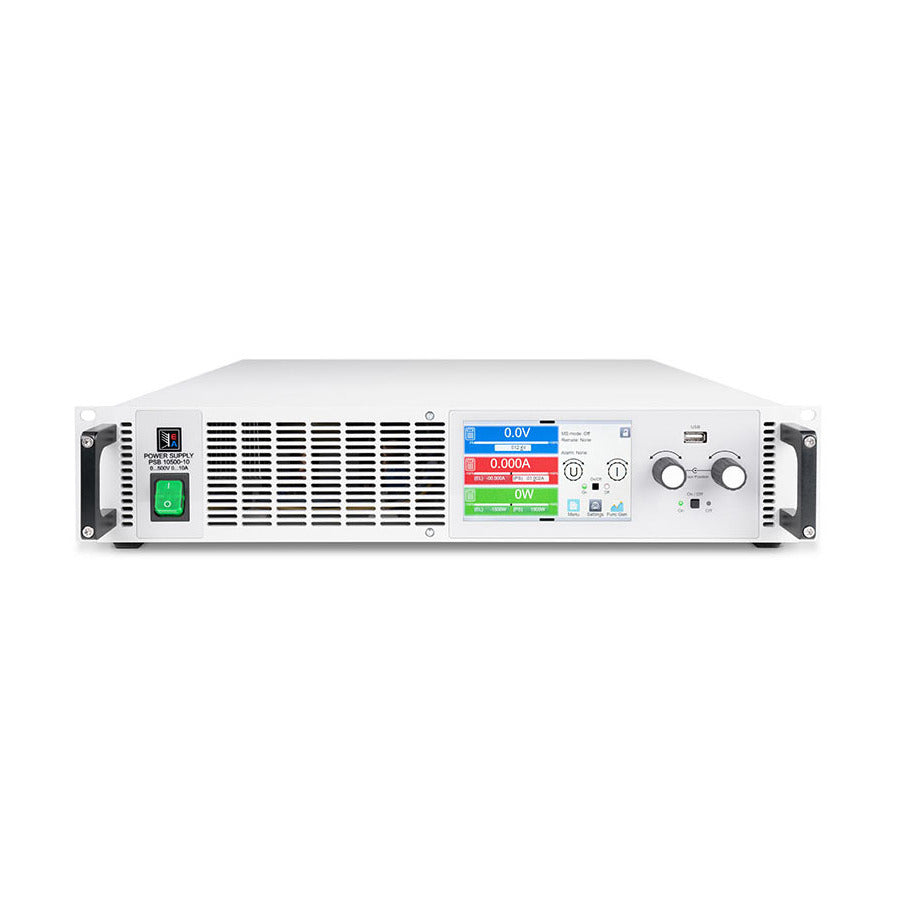

Programmierbare bidirektionale DC-Stromversorgung, Rackmontage, 110-240, 60 VDC, 60 ADC, 1500W
Die bidirektionalen DC-Labornetzteile der Serie PSB 10000 von EA Elektro-Automatik sind Zweiquadrantengeräte, die sowohl die Funktion eines Netzteils als auch die einer elektronischen Last erfüllen können. Im Lastbetrieb ist das Gerät regenerativ und speist die Energie mit einem Wirkungsgrad von bis zu über 96 % in das lokale Netz zurück. Die Serie PSB 10000 umfasst ein- und dreiphasige Geräte, die zusammen mit dem großen Eingangsbereich den Einsatz mit praktisch allen globalen Netzspannungen ermöglichen. Die Gleichspannung und der Gleichstrom werden durch die Anwendung vorgegeben und das Spektrum reicht von 0 - 10 V bis 0 - 2000 V und von 0 - 6 A bis 0 - 1000 A in einem einzigen Gerät. Die Gleichstromversorgung arbeitet als flexible Ausgangsstufe mit einer Konstantleistungscharakteristik (Autoranging) und einem breiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistungen und Ströme zu erzielen, sind alle Geräte mit einem Master-Slave-Bus ausgestattet. Dieser ermöglicht es, bis zu 64 parallel geschaltete Geräte zu einem System zu verbinden, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als eine Einheit und kann verschiedene Leistungsklassen verwenden, nur die Spannungsklasse muss konstant bleiben. Auf diese Weise kann ein Benutzer ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät der PSB 10000-Reihe aufbauen. Darüber hinaus werden typische Laborfunktionen bereitgestellt. Dazu gehören ein umfangreicher Funktionsgenerator, Alarm- und Warnmeldungsmanagement, verschiedene Schnittstellen und Ports, Softwarelösungen und viele weitere Funktionen.
AC-Anschluss
Die bidirektionalen DC-Netzteile der Serie PSB 10000 sind mit einer aktiven PFC ausgestattet, die einen hohen Wirkungsgrad bei geringem Energieverbrauch bietet. Darüber hinaus bieten die Geräte dieser Serie einen weiten Eingangsspannungsbereich. Dieser reicht von 1-phasigem 110/120 V bis 240 V AC Netzversorgung und 3-phasigem 208 V bis 380 V, 400 V und 480 V AC Netzversorgung. Die Geräte können in den meisten globalen Netzwerken betrieben werden. Sie passen sich automatisch und ohne zusätzliche Konfiguration an die verfügbare Versorgung an. In einem 110/120 V und 208 V AC Netz erfolgt eine Leistungsreduzierung der Ausgangsleistung.
Energierückgewinnung
Die im Lastbetrieb verbrauchte Energie wird mit einem Wirkungsgrad von über 96 % in das angeschlossene Netz zurückgespeist. Das reduziert Kosten: Da die Energie nicht wie bei anderen Lasten in Wärme umgewandelt wird, sinken die Energiekosten. Außerdem erzeugen die Geräte weniger Wärme, wodurch weniger kostenintensive Klimaanlagen erforderlich sind. Ein Gerät reicht für die gesamte Anwendung aus, was Investitions- und Installationskosten reduziert.
Das Prinzip der Energierückgewinnung
Dies demonstriert anhand einer Anwendung, wie ein "Prüfling" Energie aus dem Netz entnimmt, in Gleichstrom umwandelt und diese in ein EA-Gerät einspeist. Die bidirektionale Stromversorgung PSB 10000 wandelt diese Energie wieder in Wechselstrom um und speist sie in das Netz zurück.
DC-Ausgang
Der Ausgang der bidirektionalen Stromversorgung PSB 10000 mit einer Gleichspannung von 0 - 10 V bis 0 - 2000 V ermöglicht positive und negative Ströme von 0 - 6 A bis 0 - 1000 A als Zweiquadrantengerät. Die flexiblen Ausgangsstufen (Autoranging) bieten dem Anwender einen weiten Spannungs-, Strom- und Leistungsbereich und somit ein breiteres Arbeitsfeld als herkömmliche Stromversorgungen.
DC-Anschluss
Der Anschluss des DC-Ausgangs erfolgt über eine Kupferschiene auf der Rückseite des Geräts. Wenn ein System mit höherer Leistung benötigt wird, werden die Geräte einfach parallel geschaltet. Mit minimalem Aufwand können Geräte mit den vertikalen Kupferschienen verbunden werden. Eine Abdeckung zum Berührungsschutz ist vorhanden.
Das Prinzip des Autoranging
"Autoranging" ist ein Begriff, der beschreibt, wie ein bidirektionales programmierbares DC-Netzteil automatisch einen weiten Ausgangs- und Eingangsbereich sowohl für Spannung als auch für Strom bietet, um die volle Leistung über einen großen Betriebsbereich aufrechtzuerhalten. Diese Art von Lösung ermöglicht die Verwendung einer einzelnen Einheit, um mehrere Spannungs- und Stromkombinationen zu adressieren.
Funktionsgenerator
Alle Modelle der PSB 10000 Serie sind mit einem Funktionsgenerator ausgestattet. Dieser ermöglicht es, Wellenformen wie Sinus, Dreieck, Rechteck oder Trapez einfach abzurufen und auf die Spannung oder den Strom anzuwenden. Eine Rampenfunktion und ein Arbiträrgenerator ermöglichen eine frei programmierbare Spannungs- und Stromverlauf. Prüfsequenzen für wiederholte Tests können gespeichert und bei Bedarf neu geladen werden, was Zeit spart. Eine LUT ermöglicht das Speichern von IU- und UI-Referenzlinien. Zur Simulation einer Photovoltaikanlage oder von Brennstoffzellen stehen anpassbare Tabellen zur Verfügung. Mit der Standard-PV-Kennlinie (DIN EN 50530) können verschiedene Solarzellen und viele weitere Technologieparameter ausgewählt und eingestellt werden. Kurz gesagt, der Anwender wird durch eine Vielzahl nützlicher Funktionen unterstützt.
Schnittstellen
Standardmäßig sind EA-Geräte mit den wichtigsten digitalen und analogen Schnittstellen und Ports ausgestattet, die galvanisch isoliert sind. Dazu gehören eine analoge Schnittstelle, die für Eingang und Ausgang, Steuerung und Überwachung, von 0 - 5 V oder 0 - 10 V für Spannung, Strom, Leistung und Widerstand parametrierbar ist, verschiedene Ein- und Ausgänge sowie USB- und Ethernet-Ports. Die folgenden Optionen, die einen Plug & Play-Steckplatz verwenden, vervollständigen das Portfolio:
Hochleistungssysteme
Hochleistungsanwendungen können mit Hochleistungssystemen von bis zu 1920 kW abgedeckt werden. Dies wird erreicht, indem die Ausgänge vieler PSB 10000 Geräte genutzt, die Kupferschienen vertikal ausgerichtet und parallel geschaltet werden. So kann ein 19-Zoll-Schrank mit 42 HE ein System mit 240 kW auf einer Stellfläche von 0,6 m² bereitstellen. Der Master/Slave-Bus ermöglicht es, dass bis zu 8 Schränke mit maximal 64 Einheiten à 30 kW als eine Einheit agieren.
Master-Slave-Bus und Share-Bus
Bei Verwendung des integrierten Master-Slave-Busses und Share-Busses verhält sich ein Mehrgerätesystem wie ein Einzelgerät. Der Master-Slave-Bus und der Share-Bus werden einfach an jedes Gerät angeschlossen. Mit dem Master-Slave-Bus werden die Systemdaten wie Gesamtleistung und Gesamtstrom gesammelt und im Mastergerät angezeigt. Warnungen und Alarme der Slave-Geräte werden übersichtlich im Display dargestellt. Der Share-Bus sorgt für eine gleichmäßige Lastverteilung auf die einzelnen Geräte.
Im Lieferumfang enthalten
