EA Elektro-Automatik ist ein führender Hersteller von programmierbaren Netzteilen, elektronischen Lasten und bidirektionalen Stromversorgungslösungen für Industrie, Automotive und Forschung. Das Portfolio umfasst DC-Netzteile, regenerative elektronische Lasten, Batteriesimulatoren und Hochleistungs-Testsysteme für Energiespeicher, Elektromobilität und Leistungselektronik. Ingenieure weltweit vertrauen auf EA-Lösungen für präzise und effiziente Prüfaufgaben.

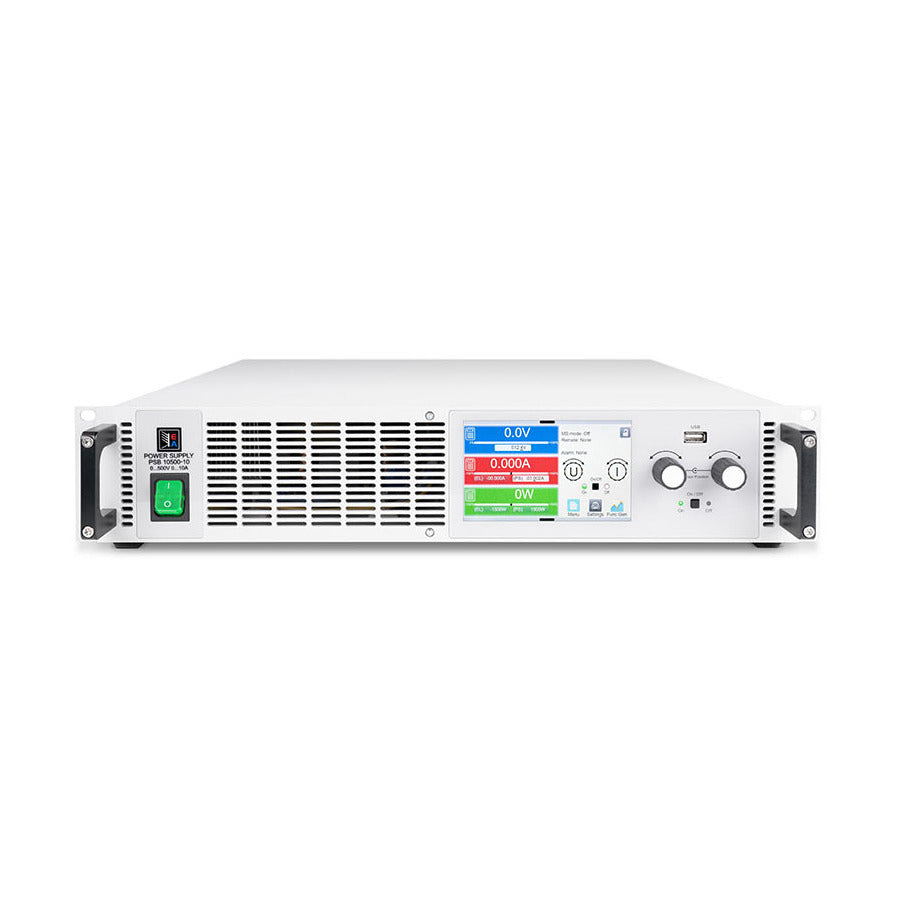

Programmierbare bidirektionale DC-Stromversorgung, Rackmontage, 110-240, 60 VDC, 120 ADC, 3000W
Die bidirektionalen DC-Laborstromversorgungen der PSB 10000 Serie von EA Elektro-Automatik sind Zweiquadranten-Geräte, die sowohl die Funktion einer Stromversorgung als auch die einer elektronischen Last erfüllen können. Im Lastbetrieb ist das Gerät regenerativ und speist die Energie mit einem Wirkungsgrad von über 96 % ins lokale Netz zurück. Die PSB 10000 Serie umfasst ein- und dreiphasige Geräte, die zusammen mit dem weiten Eingangsbereich den Einsatz mit praktisch allen globalen Netzspannungen ermöglichen. Die Gleichspannung und der Strom werden durch die Anwendung bestimmt und das Spektrum reicht von 0 - 10 V bis 0 - 2000 V und von 0 - 6 A bis 0 - 1000 A in einem einzigen Gerät. Die DC-Stromversorgung arbeitet als flexible Ausgangsstufe mit konstanter Leistungscharakteristik (Autoranging) und einem weiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistung und Strom zu erreichen, sind alle Geräte mit einem Master-Slave-Bus ausgestattet. Dieser ermöglicht es, bis zu 64 parallel geschaltete Geräte zu einem System zu kombinieren, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als eine Einheit und kann verschiedene Leistungsklassen verwenden, wobei nur die Spannungsklasse konstant bleiben muss. Auf diese Weise kann ein Benutzer ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät der PSB 10000 Serie zusammenstellen. Darüber hinaus werden typische Laborfunktionen bereitgestellt. Dazu gehören ein umfangreicher Funktionsgenerator, Alarm- und Warnmanagement, diverse Schnittstellen und Anschlüsse, Softwarelösungen und viele weitere Funktionen.
AC-Anschluss
Die bidirektionalen DC-Stromversorgungen der PSB 10000 Serie sind mit einer aktiven PFC ausgestattet, die eine hohe Effizienz bei geringem Energieverbrauch bietet. Darüber hinaus bieten die Geräte dieser Serie einen weiten Eingangsspannungsbereich. Dieser reicht von 1-phasigem 110/120 V bis zu 240 V AC-Netzversorgung und 3-phasigem 208 V bis 380 V, 400 V und 480 V AC-Netzversorgung. Die Geräte können im Großteil der weltweiten Netzversorgungen betrieben werden. Sie passen sich automatisch, ohne zusätzliche Konfiguration, an die verfügbare Versorgung an. Bei einem 110/120 V und 208 V AC-Netz wird eine Leistungsreduzierung der Ausgangsleistung eingestellt.
Energierückgewinnung
Die im Lastbetrieb verbrauchte Energie wird mit einem Wirkungsgrad von über 96 % in das angeschlossene Netz zurückgespeist. Dies reduziert die Kosten: Da die Energie nicht wie bei anderen Lasten in Wärme umgewandelt wird, werden die Energiekosten reduziert. Darüber hinaus erzeugen die Geräte weniger Wärme, was weniger kostenintensive Klimatisierung erfordert. Ein Gerät reicht für die gesamte Anwendung aus, was Investitions- und Installationskosten reduziert.
Das Prinzip der Energierückgewinnung
Dies zeigt anhand einer Anwendung, wie ein ‚Prüfling‘ Energie aus dem Netz entnimmt, in Gleichstrom umwandelt und diese in ein EA-Gerät einspeist. Die bidirektionale Stromversorgung PSB 10000 wandelt diese Energie zurück in Wechselstrom und speist sie wieder ins Netz ein.
DC-Ausgang
Der Ausgang der bidirektionalen Stromversorgung PSB 10000 mit einer Gleichspannung von 0 - 10 V bis 0 - 2000 V ermöglicht positive und negative Ströme von 0 - 6 A bis 0 - 1000 A als Zweiquadranten-Gerät. Die flexiblen Ausgangsstufen (Autoranging) bieten dem Benutzer einen weiten Spannungs-, Strom- und Leistungsbereich und somit ein breiteres Arbeitsfeld als herkömmliche Stromversorgungen.
DC-Anschluss
Der Anschluss des DC-Ausgangs erfolgt über eine Kupferschiene auf der Rückseite des Geräts. Wenn ein System mit höherer Leistung benötigt wird, werden die Geräte einfach parallel geschaltet. Mit minimalem Aufwand können Geräte mit den vertikalen Kupferschienen verbunden werden. Eine Abdeckung für den Berührungsschutz ist vorhanden.
Das Prinzip des Autoranging
"Autoranging" bezeichnet eine bidirektionale programmierbare DC-Stromversorgung, die automatisch einen weiten Ausgangs- und Eingangsbereich sowohl für Spannung als auch für Strom bietet, um die volle Leistung über einen breiten Betriebsbereich aufrechtzuerhalten. Diese Art von Lösung ermöglicht die Verwendung einer einzelnen Einheit für mehrere Spannungs- und Stromkombinationen.
Funktionsgenerator
Alle Modelle der PSB 10000 Serie sind mit einem Funktionsgenerator ausgestattet. Dieser ermöglicht es, Wellenformen wie Sinus, Dreieck, Rechteck oder Trapez einfach aufzurufen und entweder auf die Spannung oder den Strom anzuwenden. Eine Rampenfunktion und ein Arbiträrgenerator ermöglichen eine frei programmierbare Spannungs- und Stromverlauf. Testsequenzen für wiederholte Tests können gespeichert und bei Bedarf erneut geladen werden, was Zeit spart. Eine LUT ermöglicht die Speicherung von IU- und UI-Referenzlinien. Für die Simulation eines Photovoltaiksystems oder von Brennstoffzellen stehen anpassbare Tabellen zur Verfügung. Mit der Standard-PV-Kennlinie (DIN EN 50530) können verschiedene Solarzellen und viele weitere Technologieparameter ausgewählt und eingestellt werden. Kurz gesagt, der Benutzer wird durch eine Vielzahl nützlicher Funktionen unterstützt.
Schnittstellen
Standardmäßig sind EA-Geräte mit den wichtigsten digitalen und analogen Schnittstellen und Anschlüssen ausgestattet, die galvanisch getrennt sind. Dazu gehören eine parametrierbare analoge Schnittstelle für Ein- und Ausgang, Steuerung und Überwachung von 0 - 5 V oder 0 - 10 V für Spannung, Strom, Leistung und Widerstand, diverse Ein- und Ausgänge sowie USB- und Ethernet-Anschlüsse. Die folgenden Optionen, die einen Plug & Play-Steckplatz nutzen, runden das Portfolio ab:
Hochleistungssysteme
Hochleistungsanwendungen können mit Hochleistungssystemen von bis zu 1920 kW abgedeckt werden. Dies wird durch die Verwendung der Ausgänge vieler PSB 10000 Geräte erreicht, indem die Kupferschienen vertikal geändert und parallel geschaltet werden. So kann ein 19-Zoll-Schrank mit 42 HE ein System mit 240 kW auf einer Stellfläche von 0,6 m² bereitstellen. Der Master/Slave-Bus ermöglicht es, bis zu 8 Schränke mit maximal 64 Einheiten zu je 30 kW als eine Einheit zu betreiben.
Master-Slave-Bus und Share-Bus
Wenn der integrierte Master-Slave-Bus und Share-Bus verwendet werden, verhält sich ein Mehrgerätesystem wie ein einzelnes Gerät. Der Master-Slave-Bus und der Share-Bus werden einfach mit jedem Gerät verbunden. Mit dem Master-Slave-Bus werden die Systemdaten wie Gesamtleistung und Gesamtstrom gesammelt und im Master-Gerät angezeigt. Warnungen und Alarme der Slave-Geräte werden übersichtlich im Display dargestellt. Der Share-Bus sorgt für eine gleichmäßige Lastverteilung auf die einzelnen Geräte.
