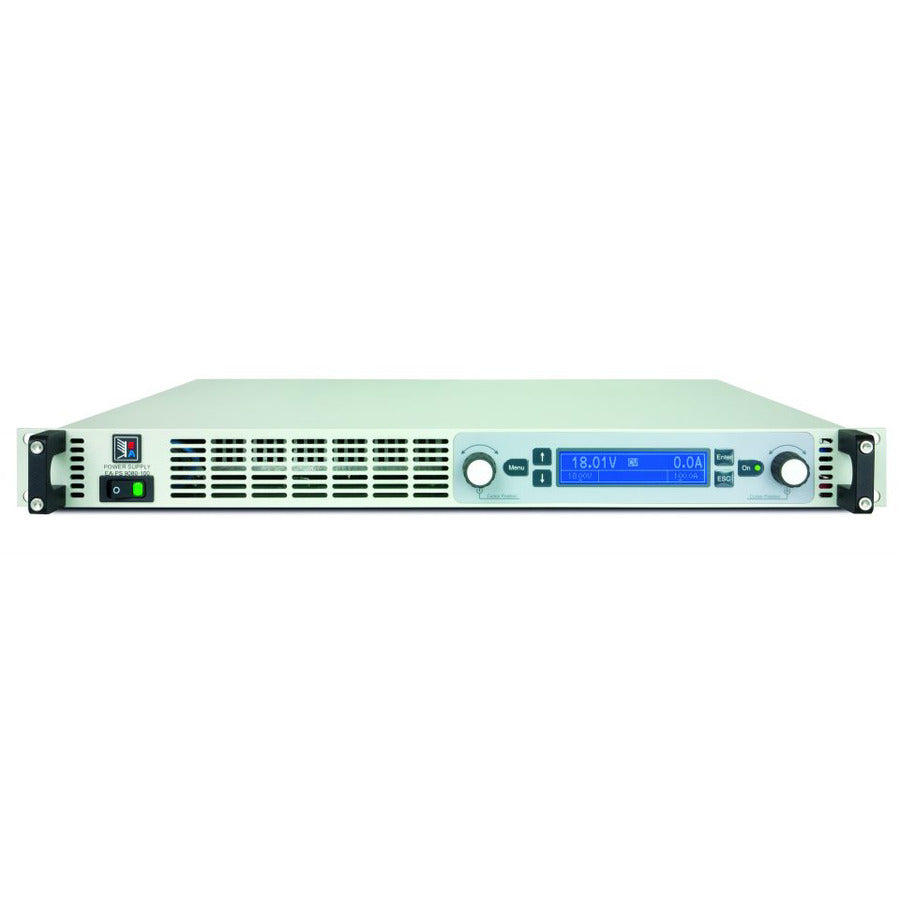

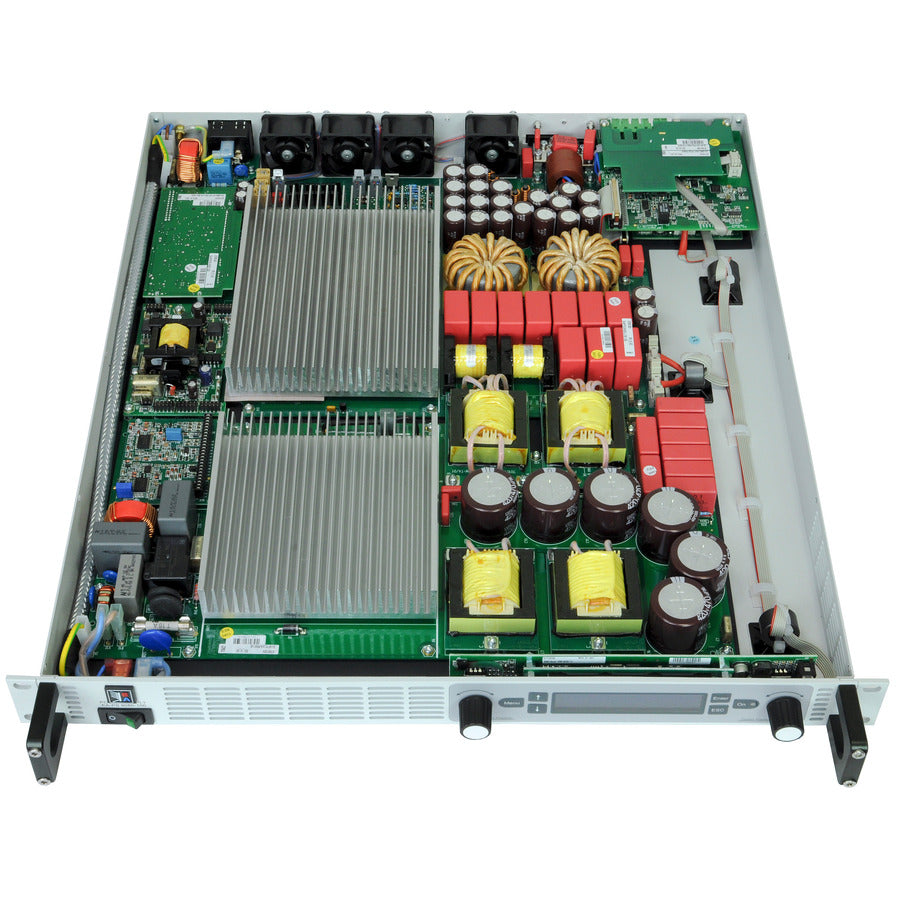

EA Elektro-Automatik EA-PS 9200-50 1U

EA Elektro-Automatik EA-PS 9200-50 1U DC Labornetzteil

• Leistung: 3000 W

• Spannung: 200 V

• Strom: 50 A

• Bedienfeld mit Drucktasten und blauem LCD für Istwerte, Sollwerte, Status und Alarme

• Flexible, leistungsregulierte Ausgangsstufe

• Sehr geringe Bauhöhe von nur 1 HE

• LabView VIs und Steuerungssoftware für Windows

• Hoher Wirkungsgrad: bis zu 95%

• Verschiedene Schutzschaltungen (OVP, OCP, OPP, OTP)

• Fernerfassung

Das programmierbare DC-Labornetzteil EA-PS 9080-100 1U von Elektro liefert eine Ausgangsleistung von 0...3000 W bei einer Ausgangsspannung von 0...80 V und einem Ausgangsstrom von 0...100 A. Es bietet einen weiten AC-Versorgungsspannungsbereich: 100...264 V, mit aktiver PFC.

Dies macht die Nutzung dieses Gerätes bemerkenswert einfach und äußerst effektiv. All dies in einem flachen Design mit nur 44 mm (1,75") Höhe. Das übersichtlich angeordnete Bedienfeld verfügt über zwei Drehregler, sechs Drucktasten und zwei LEDs. Zusammen mit einem beleuchteten, blauen LCD-Display für alle Werte und den Status vereinfacht es die Bedienung des Geräts.

AC-Versorgung

Das Gerät ist mit einer aktiven Power Factor Correction-Schaltung ausgestattet. Es kann die Ausgangsleistung automatisch reduzieren, wenn die Eingangsversorgung niedrig ist, sodass es bei 180...207 VAC immer noch 2,5 kW liefern kann.

DC-Ausgang

Strom, Spannung und Leistung können somit stufenlos zwischen 0% und 100% eingestellt werden, egal ob manuell oder ferngesteuert (analog oder digital). Der DC-Ausgang befindet sich auf der Rückseite der Geräte.

Leistung

Das Gerät ist mit einer flexiblen Autoranging-Ausgangsstufe ausgestattet, die bei geringerem Ausgangsstrom eine höhere Ausgangsspannung oder bei geringerer Ausgangsspannung einen höheren Ausgangsstrom liefert, immer begrenzt auf den einstellbaren Leistungssollwert oder die Nennleistung. Somit kann ein breites Anwendungsspektrum bereits mit dem Einsatz nur eines Gerätes abgedeckt werden.

Entladeschaltung

Das Gerät enthält eine Entladeschaltung für die Ausgangskapazitäten. Bei Leerlauf oder geringer Last sorgt es dafür, dass die gefährliche Ausgangsspannung nach dem Abschalten des DC-Ausgangs unter 60 V DC sinken kann. Dieser Wert gilt als Grenze für Spannungen, die für die menschliche Sicherheit gefährlich sind.

Schutzfunktionen

Zum Schutz der angeschlossenen Geräte ist es möglich, einen Überspannungsschutz (OVP) sowie einen Überstromschutz (OCP) und Überleistungsschutz (OPP) einzustellen.

Sobald einer dieser Schwellenwerte aus irgendeinem Grund erreicht wird, wird der DC-Ausgang sofort abgeschaltet und ein Statussignal auf dem Display und über die Schnittstellen generiert. Außerdem gibt es einen Übertemperaturschutz, der den DC-Ausgang abschaltet, wenn das Gerät überhitzt.

Display und Bedienelemente

Alle wichtigen Informationen werden übersichtlich auf einem Punktmatrix-Display dargestellt. Hier werden Informationen über die tatsächlichen Ausgangswerte und Sollwerte von Spannung und Strom, den aktuellen Regelungszustand (CV, CC, CP) und andere Stati sowie Alarme und Einstellungen des Setup-Menüs übersichtlich angezeigt.

Um die Einstellung von Werten mit den Drehreglern zu erleichtern, kann durch Drücken zwischen Dezimalstellen eines Wertes gewechselt werden. All diese Funktionen tragen zur Bedienerfreundlichkeit bei. Mit einer Panelsperre kann das gesamte Panel gesperrt werden, um das Gerät und die Lasten vor unbeabsichtigter Fehlbedienung zu schützen.

Analoge Schnittstelle

Auf der Rückseite des Geräts befindet sich ein galvanisch getrennter analoger Schnittstellenanschluss. Er bietet analoge Eingänge zur Einstellung von Spannung, Strom und Leistung von 0...100% über Steuerspannungen von 0 V...10 V oder 0 V...5 V. Zur Überwachung der Ausgangsspannung und des Ausgangsstroms stehen analoge Ausgänge mit Spannungsbereichen von 0 V...10 V oder 0 V...5 V zur Verfügung. Außerdem sind mehrere Ein- und Ausgänge zur Steuerung und Überwachung des Gerätestatus verfügbar.

Digitale Schnittstellen

Das Gerät verfügt standardmäßig über zwei galvanisch getrennte digitale Schnittstellen. Dies sind 1x USB und 1x Ethernet. Beide können zur Steuerung und Überwachung der Geräte mit SCPI-Sprachbefehlen oder dem ModBus RTU-Protokoll verwendet werden. Die Fernsteuerung eines Geräts kann entweder über die mitgelieferte Software EA Power Control (siehe Seite 118) oder über eine benutzerdefinierte Anwendung erfolgen, die durch Programmierdokumentationen sowie LabView Virtual Instruments (VIs) unterstützt wird.
