Spezifikationen und Eigenschaften

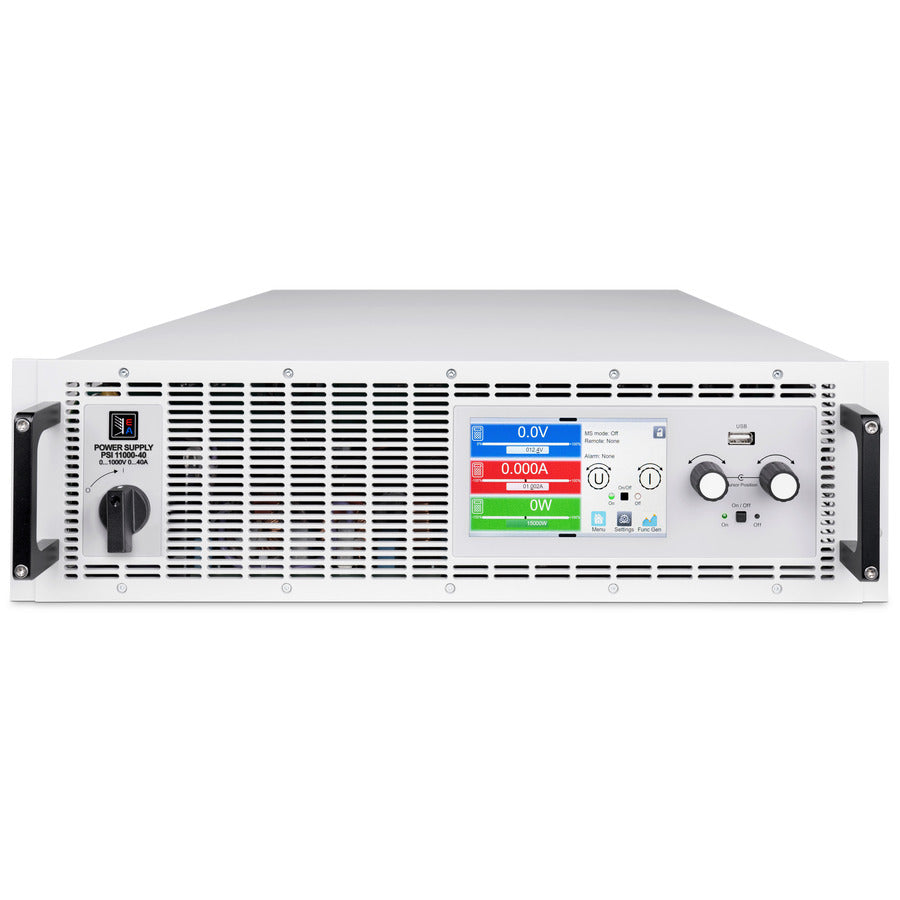

Spannung 0 bis 200 V, Strom 0 bis 210 A, Leistung 0 bis 15000 W
Weitbereichseingang, 208 V - 480 V +10 % 3ph AC
Aktive Leistungsfaktorkorrektur, typisch 0,99
Sehr hoher Wirkungsgrad von über 96 %
Hohe Leistung von bis zu 15 kW pro Einheit
Spannung von 0 - 60 V bis 0 - 2000 V
Ströme von 0 - 20 A bis 0 - 510 A
Flexible leistungsregulierte DC-Ausgangsstufen (Autoranging)
Regelungsmodus CV, CC, CP mit schnellem Übergang
Digitale Regelung, hohe Auflösung mit 16-Bit-ADCs und -DACs, Auswahl der Regelgeschwindigkeit: Normal, Schnell, Langsam
Farb-5“-TFT-Display mit Touch-Bedienung und intuitiver Benutzeroberfläche
Galvanisch isolierter Share-Bus für Parallelbetrieb aller Leistungsklassen der 10000er-Serie
Master-Slave-Bus für Parallelbetrieb von bis zu 64 Einheiten aller Leistungsklassen der 10000er-Serie
Die DC-Labornetzgeräte der PS 10000 Serie von EA Elektro-Automatik wandeln die Energie aus dem Netz mit einem Wirkungsgrad von über 96 % in eine geregelte Gleichspannung um. Die PS 10000 Serie umfasst ein- und dreiphasige Geräte, die zusammen mit dem großen Eingangsspannungsbereich den Einsatz mit praktisch allen weltweiten Netzspannungen ermöglichen. Die Gleichspannung und der Gleichstrom werden durch die Anwendung vorgegeben, und das Spektrum reicht von 0 - 60 V bis 0 - 2000 V und von 0 - 6 A bis 0 - 1000 A in einem einzigen Gerät. Die Gleichstromversorgung arbeitet als flexible Ausgangsstufe mit einer konstanten Leistungscharakteristik (Autoranging) und einem weiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistung und Strom zu erzielen, sind alle Einheiten mit einem Master-Slave-Bus ausgestattet. Dieser ermöglicht es, bis zu 64 parallel geschaltete Geräte zu einem System zu kombinieren, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als eine Einheit und kann verschiedene Leistungsklassen verwenden, nur die Spannungsklasse muss konstant bleiben. Auf diese Weise kann ein Benutzer ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät der PS 10000-Reihe aufbauen. Darüber hinaus sind typische Laborfunktionalitäten vorhanden. Dazu gehören ein umfangreicher Funktionsgenerator, Alarm- und Warnmanagement, diverse Schnittstellen und Anschlüsse, Softwarelösungen und viele weitere Funktionen.
AC-Anschluss
Die DC-Netzteile der PS 10000-Serie sind mit einer aktiven PFC ausgestattet, die einen hohen Wirkungsgrad bei geringem Energieverbrauch bietet. Darüber hinaus bieten die Geräte dieser Serie einen weiten Eingangsspannungsbereich. Dieser reicht von 1-phasigem 110/120 V bis 240 V AC Netzversorgung und 3-phasigem 208 V bis 380 V, 400 V und 480 V AC Netzversorgung. Die Geräte können in den meisten globalen Netzen betrieben werden. Sie passen sich automatisch, ohne zusätzliche Konfiguration, an die verfügbare Versorgung an. In einem 110/120 V und 208 V AC Netz wird eine Leistungsreduzierung der Ausgangsleistung eingestellt.
DC-Ausgang
Der Ausgang des bidirektionalen Netzteils PS 10000 mit einer Gleichspannung von 0 - 60 V bis 0 - 2000 V ermöglicht Ströme von 0 - 6 A bis 0 - 1000 A. Die flexiblen Ausgangsstufen (Autoranging) bieten dem Benutzer einen weiten Spannungs-, Strom- und Leistungsbereich und damit ein größeres Arbeitsfeld als herkömmliche Netzteile.
DC-Anschluss
Der Anschluss des DC-Ausgangs erfolgt über eine Kupferschiene auf der Rückseite des Geräts. Wenn ein System mit höherer Leistung benötigt wird, werden die Geräte einfach parallel geschaltet. Mit minimalem Aufwand können Geräte mit den vertikalen Kupferschienen verbunden werden. Eine Abdeckung zum Berührungsschutz ist vorhanden.
Das Prinzip des Autoranging
„Autoranging“ beschreibt, wenn ein programmierbares DC-Netzteil automatisch einen weiten Ausgangsbereich sowohl für Spannung als auch für Strom bietet, um die volle Leistung über einen breiten Betriebsbereich aufrechtzuerhalten. Diese Art von Lösung ermöglicht die Verwendung einer einzigen Einheit, um mehrere Spannungs- und Stromkombinationen abzudecken.
Schnittstellen
Standardmäßig sind EA-Geräte mit den wichtigsten digitalen und analogen Schnittstellen und Anschlüssen ausgestattet, die galvanisch isoliert sind. Dazu gehören eine analoge Schnittstelle, die für Eingang und Ausgang, Steuerung und Überwachung, von 0 - 5 V oder 0 - 10 V für Spannung, Strom, Leistung und Widerstand parametrierbar ist, verschiedene Ein- und Ausgänge sowie USB- und Ethernet-Anschlüsse.
Hochleistungssysteme
Hochleistungsanwendungen können mit Hochleistungssystemen bis zu 1920 kW abgedeckt werden. Dies wird erreicht, indem die Ausgänge vieler PS 10000-Geräte verwendet, die Kupferschienen vertikal geändert und parallel geschaltet werden. So kann ein 19“-Schrank mit 42 HE ein System mit 240 kW auf einer Stellfläche von 0,6 m² bereitstellen. Der Master/Slave-Bus ermöglicht es, dass bis zu 8 Schränke mit maximal 64 Einheiten zu je 30 kW als eine Einheit agieren.
Master-Slave-Bus und Share-Bus
Wird der integrierte Master-Slave-Bus und Share-Bus verwendet, verhält sich ein Mehrgerätesystem wie ein Einzelgerät. Der Master-Slave-Bus und der Share-Bus werden einfach an jedes Gerät angeschlossen. Mit dem Master-Slave-Bus werden die Systemdaten wie Gesamtleistung und Gesamtstrom gesammelt und im Master-Gerät angezeigt. Warnungen und Alarme der Slave-Geräte werden übersichtlich auf dem Display angezeigt. Der Share-Bus sorgt für eine gleichmäßige Lastverteilung auf die einzelnen Geräte.
Relaisprüfung in der Produktion
Relaishersteller müssen im Laufe der Produktion verschiedene Tests an ihren Produkten durchführen. Dabei werden die Spulen und Kontakte mit exakt definierten Spannungen und Strömen beaufschlagt. Bei den Spulentests müssen wichtige Parameter wie Betriebs-, Halte- und Abfallstrom sowie die zugehörigen Spannungen überprüft und dokumentiert werden. Bei den Kontakten sind nicht nur die Strombelastbarkeit und der Kontaktwiderstand wichtige Parameter, sondern auch die Spannungskonstanz und die Abschaltschwelle geben viel Aufschluss über die Produktqualität. Die Prüfung all dieser Punkte wird am besten durch ein automatisches Prüfsystem unterstützt. Ein Teil eines solchen Systems können die Geräte der PS 10000-Serie sein, die mit ihren exakten, dynamischen Steuerungen von Spannung, Strom, Leistung und Widerstand optimale Werte für beste Testergebnisse liefern. Mit ihren vielfältigen Schnittstellenanbindungen lassen sie sich in jedes Prüfsystem integrieren und liefern die notwendigen Daten ohne zusätzliche Messgeräte.
Onboard-Ladegerät-Test
Bei einem Onboard-Ladegerät-Test (OBC) müssen die elektrischen Eigenschaften unter verschiedenen Bedingungen getestet werden. Dies erfordert ein flexibles Testsystem, das auch Testdaten bereitstellt. Mit den Sequenzierungs- und Protokollierungsfunktionen der PS 10000-Geräte können Testverfahren Daten exportieren und speichern. Auf diese Weise können Anwendungen schnell reproduzierbare Testergebnisse basierend auf dynamischen und hochgenauen Sollwert- und Messdaten generieren. Um eine Konkurrenz zwischen zwei getrennten Regelkreisen des Prüflings (DUT) und des Prüfgeräts zu vermeiden, ist die Regelfrequenz des Netzteils einstellbar. Die Modi Normal, Schnell und Langsam ermöglichen es den PS 10000-Geräten, die Regelcharakteristik des Onboard-Ladegeräts anzupassen.
Im Lieferumfang
1 x Netzteil
2 x Remote-Sensing-Stecker
1 x 1,8 m (59 ft) USB-Kabel
1 x Satz DC-Anschlussabdeckungen
1 x Sense-Anschlussabdeckung
1 x USB-Stick mit Dokumentation und Software
1 x AC-Anschlussstecker (Klemmentyp)
1 x Satz zur Zugentlastung des AC-Kabels
