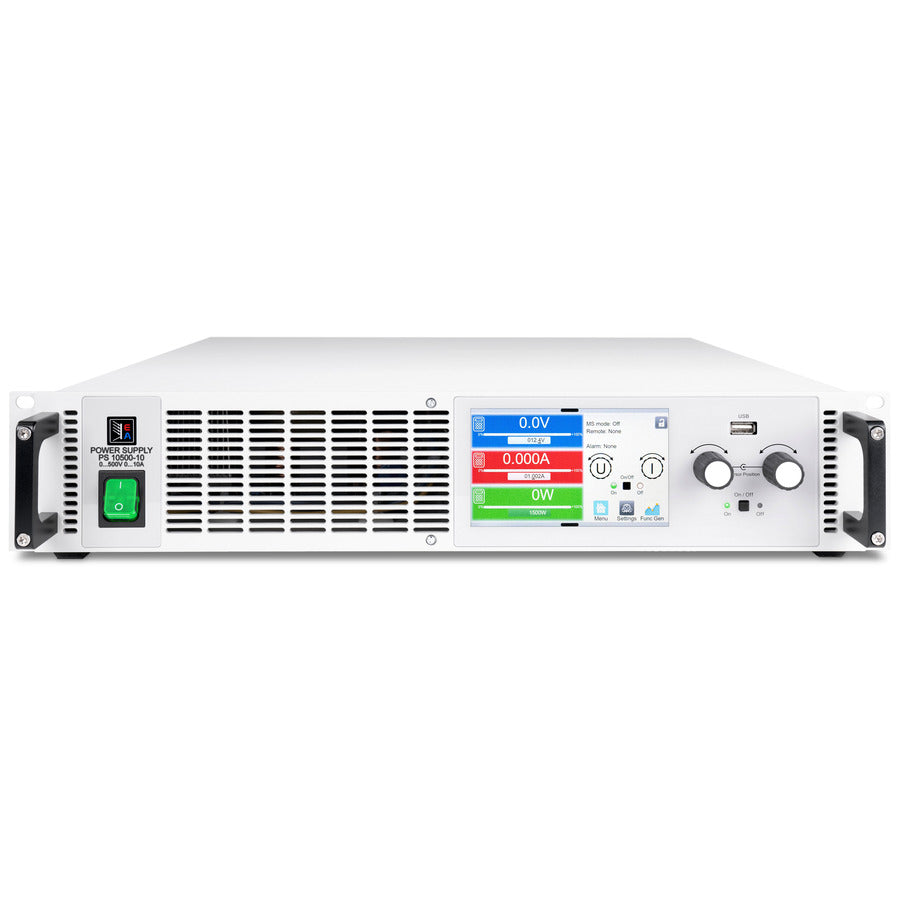

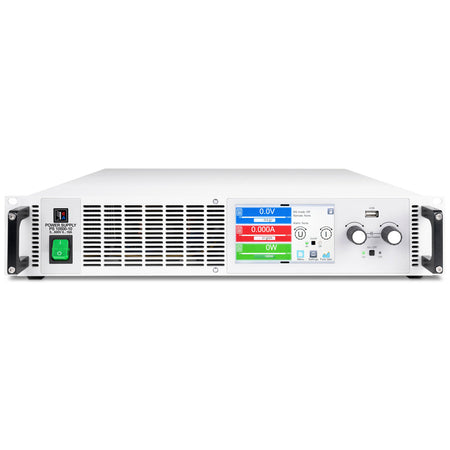

Die DC-Labornetzteile der PS 10000 Serie von EA Elektro-Automatik wandeln die Energie aus dem Stromnetz mit einem Wirkungsgrad von über 96 % in eine geregelte DC-Spannung um.
Technische Daten und Merkmale
Spannung 0 bis 80 V, Strom 0 bis 120 A, Leistung 0 bis 3 kW
19-Zoll-Rack-Einbaugehäuse, 2 HE
5-Zoll-TFT-Farb-Touch-Display mit intuitiver Benutzeroberfläche
Weitbereichseingang, 110 V - 240 V ±10 % einphasiger Wechselstrom
Regelungsmodus CV, CC, CP mit schnellem Crossover
Aktive Power-Factor-Correction, typisch 0,99
Sehr hoher Wirkungsgrad bis über 95 %
Flexible leistungsregelbare DC-Ausgangsstufen (Autoranging)
16 Bit ADCs und DACs, Auswahl der Regelgeschwindigkeit: Normal, Schnell, Langsam
Galvanisch getrennter Share-Bus für Parallelbetrieb
Master-Slave-Bus für Parallelbetrieb von bis zu 64 Geräten
Befehlssprachen und Treiber: SCPI und ModBus, LabVIEW, IVI

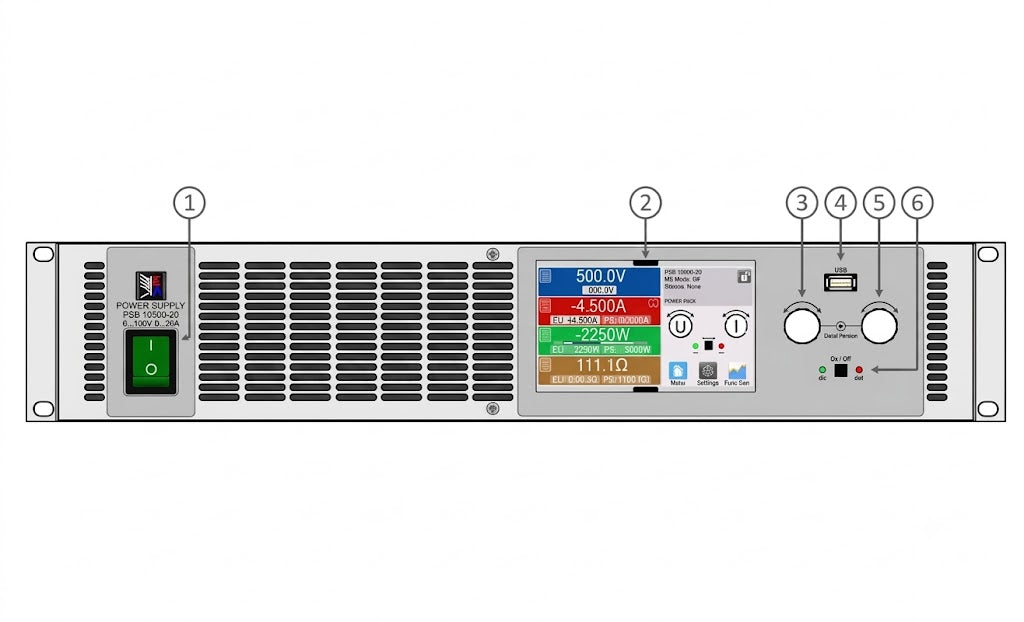

Beschreibung der Frontplatte PS 10000 2U
Hauptschalter
TFT-Bedienoberfläche, interaktive Bedienung und Anzeige
Drehknopf mit Drucktaste für Einstellungen und Steuerung
USB-Host, Verwendung eines USB-Sticks für Datenprotokollierung und Sequenzierung
Drehknopf mit Drucktaste für Einstellungen und Steuerung
Ein-/Aus-Taste mit LED-Statusanzeige

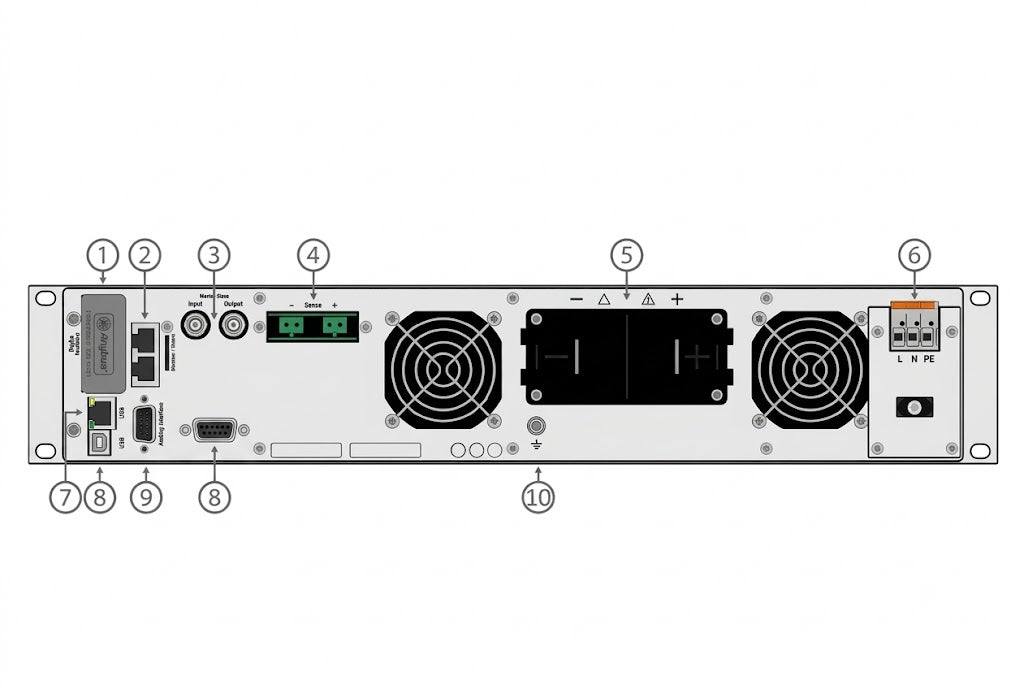

Beschreibung der Rückseite PS 10000 2U
Steckplatz für Schnittstellen
Master-Slave-Bus-Schnittstelle zur Errichtung eines Systems für Parallelschaltung
Share-Bus-Schnittstelle zur Errichtung eines Systems für Parallelschaltung
Remote-Sense-Eingang für die Ausgangsspannung
Ausgangsklemme, Kupferschiene
Netzeingangsklemme
Ethernet-Schnittstelle
USB-Schnittstelle
Anschluss (0815 Buchse) für isolierte analoge Programm-, Monitor- und andere Funktionen
Erdungsanschluss (PE)
Die DC-Versorgung arbeitet als flexible Ausgangsstufe mit konstanter Leistungscharakteristik (Autoranging) und einem weiten Spannungs-, Strom- und Leistungsbereich. Um höhere Leistungen und Ströme zu erzielen, sind alle Geräte mit einem Master-Slave-Bus ausgestattet. Dieser ermöglicht die Kombination von bis zu 64 parallel geschalteten Geräten zu einem System, das bis zu 1920 W und 64000 A liefern kann. Ein solches System arbeitet als eine Einheit und kann verschiedene Leistungsklassen verwenden, wobei nur die Spannungsklasse konstant bleiben muss. Auf diese Weise kann ein Benutzer ein 75-kW-System aus zwei 30-kW- und einem 15-kW-Gerät aus der PS 10000-Reihe aufbauen. Darüber hinaus sind typische Laborfunktionen vorhanden.
Echtes Autoranging
Alle Geräte der 10000er Serie bieten echte Autoranging-Funktionen. Autoranging ermöglicht es dem Gerät, eine höhere Spannung bei niedrigeren Strömen und einen höheren Strom bei niedrigeren Spannungen zu liefern als ein Netzteil oder eine Last mit einer herkömmlichen Rechteck-Ausgangs-/Eingangscharakteristik.
Netzteile und Lasten mit Autoranging bieten Anwendern einen größeren Spannungs- und Strombereich, ohne dass die Geräte überdimensioniert werden müssen. Vorteile: Für eine Vielzahl von Testanwendungen bietet ein einziges Gerät eine breitere Palette von Testanwendungen und Vielseitigkeit.
AC-Anschluss
Die DC-Netzteile der PS 10000 Serie sind mit einer aktiven PFC ausgestattet, die einen hohen Wirkungsgrad bei geringem Energieverbrauch gewährleistet. Darüber hinaus bieten die Geräte dieser Serie einen weiten Eingangsspannungsbereich. Dieser reicht von 1-phasig 110/120 V bis 240 V AC Netzversorgung und 3-phasig 208 V bis 380 V, 400 V und 480 V AC Netzversorgung. Die Geräte können in den meisten globalen Stromnetzen betrieben werden. Sie passen sich automatisch, ohne zusätzliche Konfiguration, an die verfügbare Versorgung an. In einem 110/120 V und 208 V AC Netz wird eine Reduzierung der Ausgangsleistung eingestellt.
DC-Ausgang
Der Ausgang des bidirektionalen Netzteils PS 10000 mit einer DC-Spannung von 0 - 60 V bis 0 - 2000 V ermöglicht Ströme von 0 - 6 A bis 0 - 1000 A. Die flexiblen Ausgangsstufen (Autoranging) bieten dem Anwender einen weiten Spannungs-, Strom- und Leistungsbereich und somit ein breiteres Einsatzgebiet als herkömmliche Netzteile.
DC-Anschluss
Der Anschluss des DC-Ausgangs erfolgt über eine Kupferschiene an der Rückseite des Geräts. Wenn ein System mit höherer Leistung benötigt wird, werden die Geräte einfach parallel geschaltet. Mit minimalem Aufwand können Geräte mit den vertikalen Kupferschienen verbunden werden. Eine Abdeckung für den Berührungsschutz ist vorhanden.
Im Lieferumfang enthalten
1 x Netzteilgerät
2 x Remote-Sensing-Stecker
1 x 1,8 m (59 ft) USB-Kabel
1 x Satz DC-Anschlussabdeckungen
1 x Sensoranschlussabdeckung
1 x USB-Stick mit Dokumentation und Software
1 x Kabelbinder zur Zugentlastung
