Merkmale:
Standard-Zubehörset enthalten:

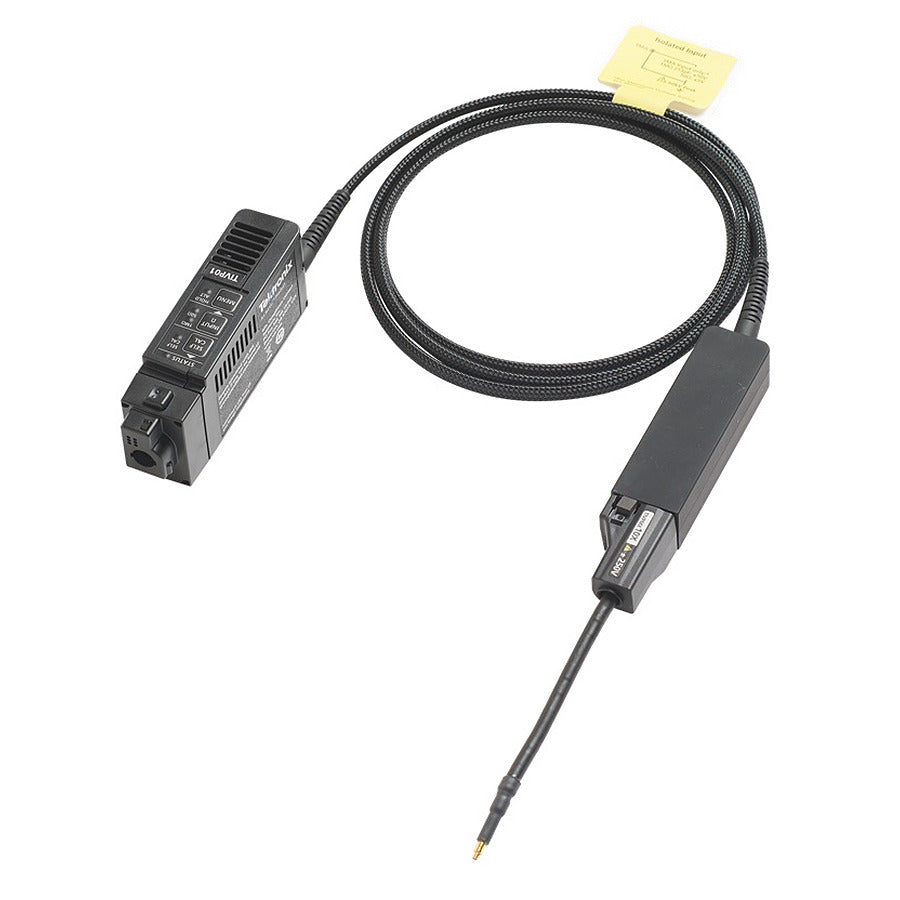

Die isolierte Messsonde TIVP der 2. Generation von Tektronix bietet eine kompakte Bauform sowie verbesserte Genauigkeit, Empfindlichkeit und Leistung bei den neuesten Tektronix-Oszilloskopen und gewährleistet zugleich dieselbe unübertroffene Gleichtaktunterdrückung.

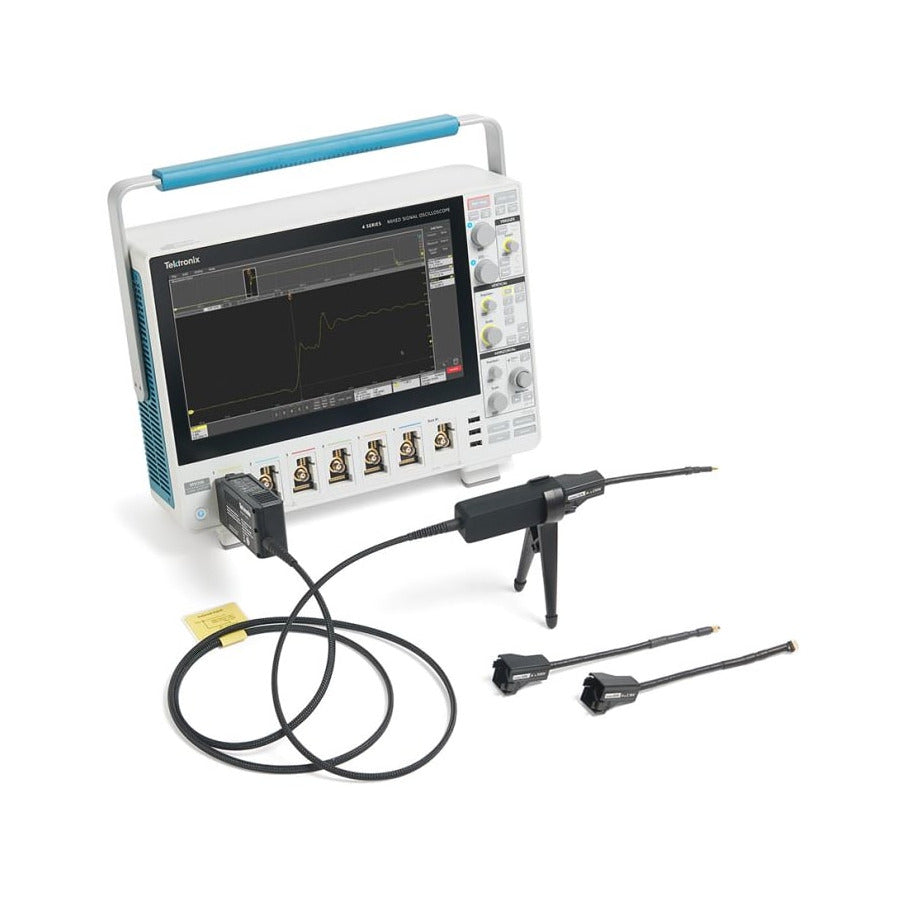

Die TIVP-Sonden sind für die neuesten Oszilloskope der Tektronix-Serien 4, 5 und 6 optimiert und ausschließlich damit kompatibel. Die Sonde funktioniert nicht mit anderen Tektronix-Oszilloskopen.
Die IsoVu-Sondentechnologie liefert präzise Differenzialmessungen bis ±2500 V bei Referenzspannungen mit einem Anstiegsverhalten von ±60 kV bei 100 V/ns oder schneller. Mit dem IsoVu-Design der 2. Generation erhalten Sie alle Vorteile der IsoVu-Technologie bei nur 1/5 der Größe von Sonden der 1. Generation.
Mit vielseitigen MMCX-Anschlüssen und einer unübertroffenen Kombination aus Bandbreite, Dynamikbereich und Gleichtaktunterdrückung setzen IsoVu-Gen2-Sonden neue Maßstäbe für isolierte Sondentechnologie und ermöglichen Hochleistungsdesigns mit breiter Bandlücke unter Verwendung von SiC und GaN.
Vorteile der IsoVu-Sonden
Die IsoVu-Technologie verwendet Stromübertragung über Glasfaser und einen optischen analoge Signalpfad für eine vollständige galvanische Trennung zwischen dem Messsystem und Ihrem Prüfling. Durch die Möglichkeit, die Sonde unabhängig an der Gleichtaktsspannung schweben zu lassen, bietet die Isolation wichtige Vorteile.
Bei herkömmlichen Differenzialsonden mussten Sie sich zwischen hoher Bandbreite oder hohen Spannungspegeln entscheiden. IsoVu-Sonden bieten mit ihrem abgeschirmten Koaxialkabel und ihrer Isolation hohe Bandbreite und einen Differenzialspannungsbereich von ±2500 V. IsoVu Gen 2 bietet Bandbreiten von 200 MHz, 500 MHz und 1 GHz, passend für Ihr Budget und Ihre Leistungsanforderungen.
Hohe Leistung und praktische Anschlüsse
Isolierte Differenzial-Oszilloskopsponden der Tektronix IsoVu TIVP-Serie
IsoVu-Sondenspitzen verfügen über eine Reihe von Anschlüssen und Zubehör, die hohe Leistung und Zugänglichkeit bieten. Die Sonden können direkt an MMCX-Anschlüsse angeschlossen werden, die kostengünstig und weit verbreitet sind. Dadurch entstehen stabile, berührungslose Messpunkte und hohe Bandbreite sowie Gleichtaktunterdrückung. Das robuste Metallgehäuse schirmt den Innenleiter ab und minimiert die Masseflächenschleife für möglichst geringe Störungen.
Weiteres Zubehör ist verfügbar, um die Sondenspitzen an eine Vielzahl von Anschlüssen anzupassen. Zusätzliche quadratische Pin-Spitzen mit einem Abstand von 0,100 Zoll und 0,200 Zoll sind für Anwendungen mit einer Differenzialspannung von mehr als ±250 V erhältlich. Wenn keine Spitze verwendet wird, verfügt der Sensorkopf über eine umschaltbare 1-Megohm- und 50-Ohm-Terminierung am SMA-Anschluss der Sonde. Diese Funktion fügt jedem kompatiblen Oszilloskop effektiv einen isolierten Kanal hinzu.

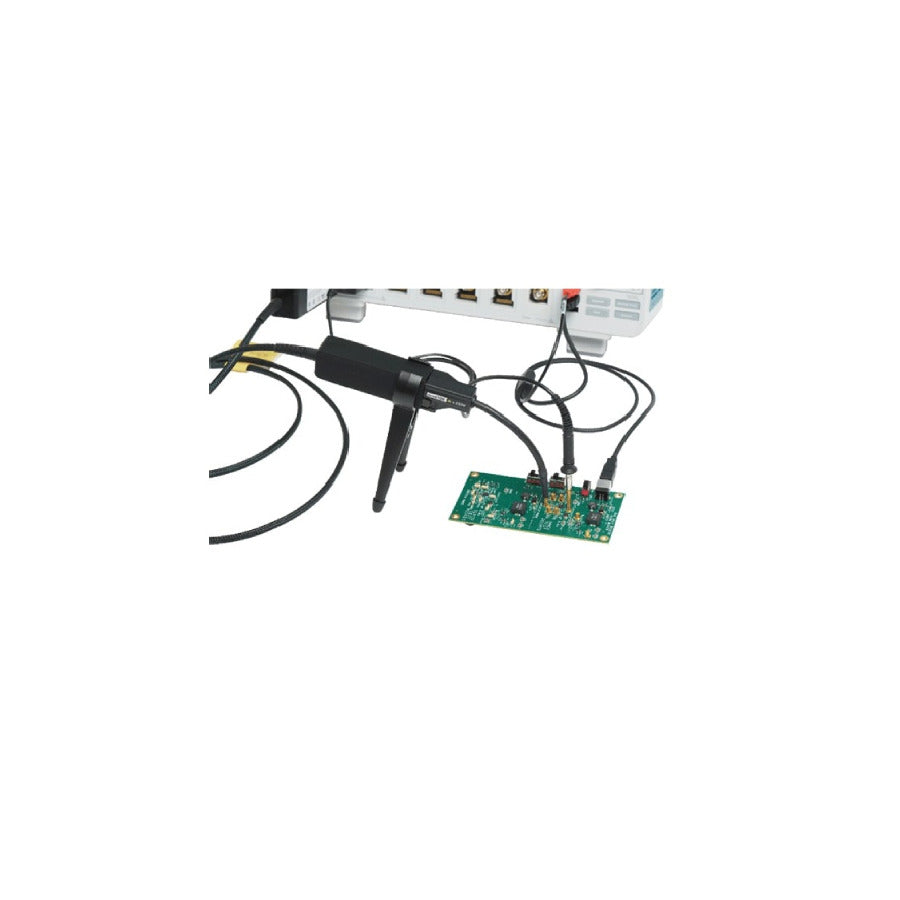

Schwebende Messungen in Leistungswandler- und Motorantriebsdesigns
Messungen auf der Hochseite in Halbbrücken-Leistungswandlern sind anspruchsvoll, da die Quelle oder der Kollektor, auf die die Messungen bezogen werden, schnell auf- und absteigt. Halbleiter mit breiter Bandlücke wie SiC- und GaN-FETs sind noch schwieriger zu messen, da sie hohe Spannungen in wenigen Nanosekunden schalten können. Rauschen aus dieser schnell wechselnden Gleichtaktspannung dringt in die Differenzialmessungen ein und verbirgt Details von VGS und VDS. IsoVu-Sonden bieten eine unübertroffene Gleichtaktunterdrückung bei voller Bandbreite, mit der Sie Signaldetails sehen können, oft zum ersten Mal.
Anwendungen
