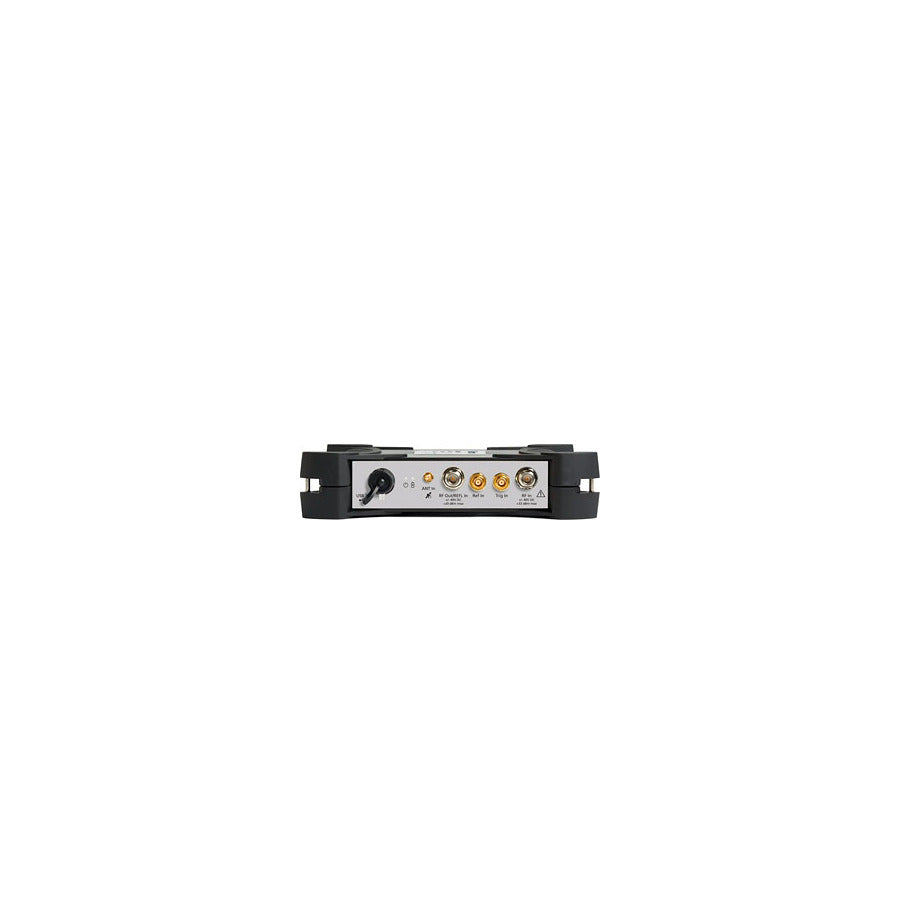

Tektronix RSA507A 04 USB Echtzeit-Spektrumanalysator

• RSA507A: 9 kHz bis 7,5 GHz
• RSA507A/04 enthält einen Tracking-Generator für Verstärkungs-/Verlust-, Antennen- und Kabelmessungen
• Die 40-MHz-Erfassungsbandbreite ermöglicht Echtzeitanalysen zur Erfassung transienter Signale und zur Vektoranalyse
• Schnelle Full-Span-Sweeps (70 GHz/s) für schnellen Aufbau und schnelles Auffinden
• Standard-GPS-/GLONASS-/Beidou-Empfänger zur Kartierung und zur Erhöhung der Genauigkeit des Referenzoszillators
• Die DataVu-PC-Software ermöglicht die gleichzeitige Aufzeichnung mit mehreren Geräten in variablen Bandbreiten
• Umwelt-, Stoß- und Vibrationsspezifikationen nach MIL-STD 28800 Klasse 2 für den Einsatz unter rauen Bedingungen
• AC-Betrieb oder Verwendung des internen Akkus für längere Einsätze im Feld
• Die SignalVu-PC-Software bietet Echtzeit-Signalverarbeitung mit DPX Spectrum/Spectrogram, um den Zeitaufwand für die Suche nach transienten Signalen und Störungen zu minimieren
• EMC-/EMI-Vorabprüfung und Fehlerbehebung – CISPR-Detektoren, vordefinierte Standards, Grenzlinien, einfache Zubehörkonfiguration, Erfassung der Umgebungsbedingungen, Fehleranalyse und Berichterstellung
• Programmierschnittstelle für die Entwicklung benutzerdefinierter Programme enthalten
• Minimale Signaldauer von 15 µs mit 100 % Erfassungswahrscheinlichkeit, damit Sie Probleme jedes Mal sofort erkennen
• Zubehör wie Tablet-PC, Kalibrier-Kits, Adapter und phasengerechte Kabel bieten eine vollständige Lösung für die Störungssuche und die Wartung von Sendern im Feld
• Drei Jahre Garantie

Die RSA500-Serie spart Ihnen Zeit und hilft Ihnen, erfolgreich zu sein
Die RSA500-Serie wurde entwickelt, um Spektralmanagern, Störungsjägern und Netzwerkwartungspersonal eine Echtzeitspektralanalyse zur Lösung ihrer Probleme zu ermöglichen. Sie hilft ihnen, schwer auffindbare Störer aufzuspüren, HF-Netzwerke instand zu halten und ihre Tätigkeiten zu dokumentieren. Das Herzstück des Systems ist der USB-basierte HF-Spektrumanalysator, der in rauen Umgebungen Bandbreiten von 40 MHz mit hoher Genauigkeit erfasst. Mit einem Dynamikbereich von 70 dB und einem Frequenzbereich bis 7,5 GHz können alle interessierenden Signale mit hoher Zuverlässigkeit in Ihren Messergebnissen untersucht werden. Das USB-Format entlastet Ihre Hände und ersetzt das Gerät durch einen leichten Windows-Tablet-PC oder Laptop. Mit einem leichten PC statt eines schweren Spektrumanalysators können Sie sich länger und schneller bewegen und Ihre Arbeit schneller erledigen.

Antennenverstärkung/-verlust, Antennen- und Kabelmessungen
Die Modelle mit Tracking-Generator (Option 04) ermöglichen Verstärkungs-/Verlustmessungen für schnelle Tests von Filtern, Duplexern und anderen Netzwerkelementen. Außerdem können Sie bei Bedarf Kabel- und Antennenmessungen für Stehwellenverhältnis, Rückflussdämpfung, Entfernung zum Fehler und Kabelverlust durchführen.

Die SignalVu-PC-Software bietet umfangreiche Analysefunktionen im Feld
Die RSA500A-Serie arbeitet mit SignalVu-PC, einem leistungsstarken Programm, das als Grundlage für die herkömmlichen Spektrumanalysatoren von Tektronix dient und umfangreiche Analysemöglichkeiten bietet, die zuvor bei leistungsstarken, batteriebetriebenen Lösungen nicht verfügbar waren. Die Echtzeitverarbeitung des DPX Spectrum/Spectrogramms erfolgt auf Ihrem PC und reduziert die Hardwarekosten weiter. Wenn Sie programmatischen Zugriff auf das Gerät benötigen, können Sie entweder die programmatische Schnittstelle von SignalVu-PC verwenden oder die enthaltene Anwendungsprogrammierschnittstelle (API) nutzen, die direkt eine umfangreiche Auswahl an Befehlen und Messungen bereitstellt. Die Grundfunktionen des kostenlosen SignalVu-PC-Programms sind alles andere als einfach.

Computeranforderungen
Die RSA500A-Serie erfordert einen PC mit Windows 7, Windows 8/8.1 oder Windows 10 und einem 64-Bit-Betriebssystem. Für den Betrieb ist eine USB-3.0-Verbindung erforderlich. Für die Installation von SignalVu-PC werden 8 GB RAM und 20 GB freier Festplattenspeicher benötigt. Für die volle Leistung der Echtzeitfunktionen ist ein Intel Core i7 der 4. Generation erforderlich. Prozessoren mit geringerer Leistung können verwendet werden, allerdings mit reduzierter Echtzeitleistung. Die Speicherung von Streaming-Daten erfordert, dass der PC mit einem Laufwerk ausgestattet ist, das Streaming-Speichergeschwindigkeiten von 300 MB/s unterstützt.

DataVu-PC-Analysesoftware
DataVu-PC bietet erweiterte Analysen für aufgezeichnete Dateien aller Echtzeit-Spektrumanalysatoren von Tektronix. DataVu-PC erweitert die Analysefunktionen für große Aufzeichnungen. Sie können eine von drei bandbreitenabhängigen Basisversionen (SPAN) mit Knoten- oder Floating-Lizenz wählen. SMARK- und PULSE-Lizenzen sind bandbreitenunabhängig. SMARK-Lizenzen erfordern eine Basislizenz für jede Bandbreite, und PULSE-Lizenzen erfordern eine SMARK-Lizenz. Eine einjährige Floating-Demo-Lizenz ist ebenfalls verfügbar.

Die Echtzeit-Spektrumanalysatoren der RSA500A-Serie eignen sich für Anwendungen wie Spektralmanagement, Störungssuche und -beseitigung sowie Wartung, Installation und Reparatur von Funknetzen.

Lieferumfang USB-3.0-Kabel (2 m), A-A-Verbindung, Schraubverschluss, Schultergurt, Transportkoffer mit Platz für Gerät, Tablet, Zubehör, Kurzanleitung (gedruckt), Steckerkappen, WFM200BA Li-Ionen-Akku-Pack mit gedruckter Anleitung, AC-Netzteil, Netzkabel, USB-Speichermedium mit SignalVu-PC, API und Dokumentationsdateien.
