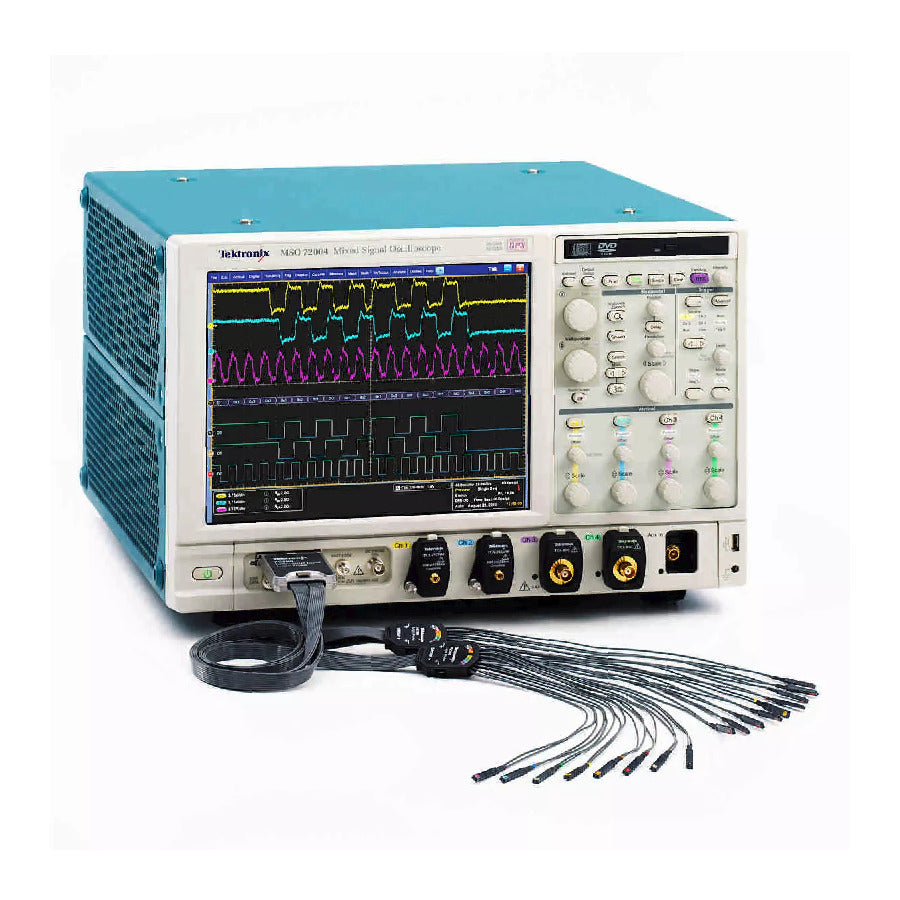

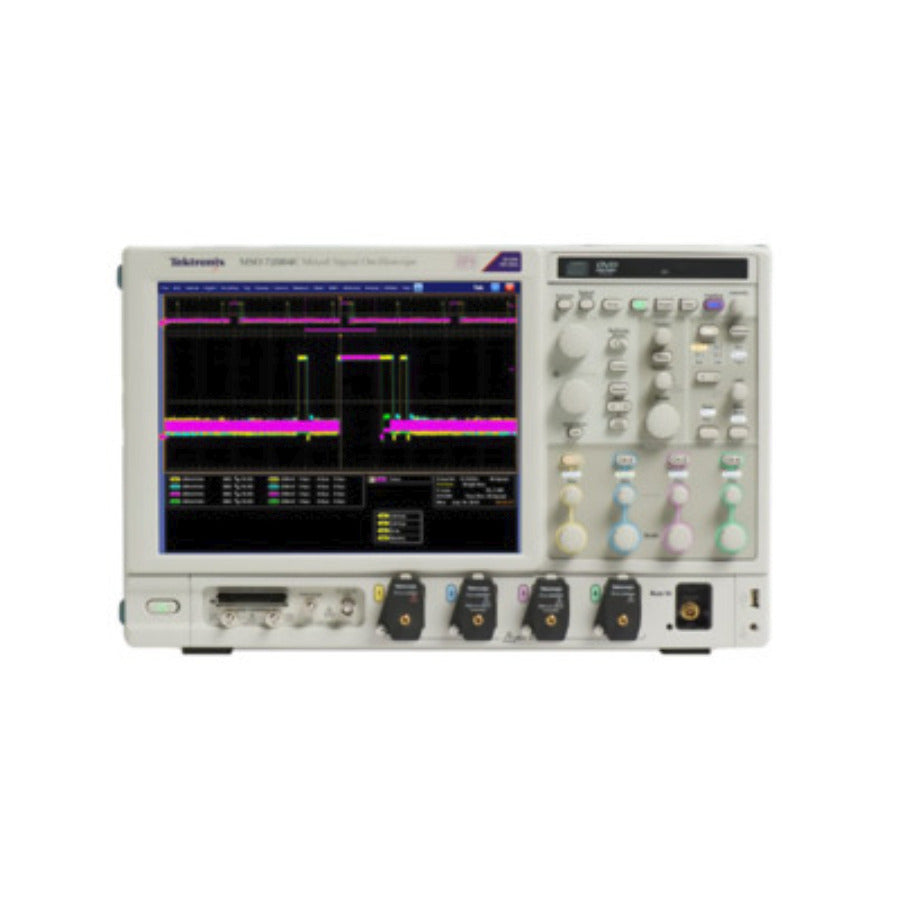

Tektronix MSO72004C Mixed-Signal-Oszilloskop der Serie 70000 (20 GHz, 4 Kanäle)

Die einzigartigen Funktionen der Oszilloskope der MSO/DPO70000-Serie in Kombination mit außergewöhnlicher Signalabfrageleistung und Analyse beschleunigen Ihre Messaufgaben.

Wichtige Leistungsmerkmale

• Analoge Bandbreite von bis zu 33 GHz und Anstiegszeit von bis zu 9 ps. Ermöglicht Messungen an den neuesten Hochgeschwindigkeits-Serienstandards
• Echte analoge Echtzeitbandbreite von 33 GHz auf 2 Kanälen bei den 33-GHz-Modellen
• Branchenführende Abtastrate und Zeitauflösung
• 100 GS/s auf 2 Kanälen (Modelle mit 33, 25, 23, 20, 16 und 12,5 GHz)
• Gleichzeitige Vierkanal-Leistung
• Bandbreite von bis zu 23 GHz
• Echtzeit-Abtastrate von bis zu 50 GS/s
• Aufzeichnungszeit von bis zu 500 Megasamples mit MultiView Zoom™ zur schnellen Navigation
• Schnellste Wellenformaufzeichnung mit bis zu 300.000 wfms/s pro Kanal
• 16 Logikkanäle mit 80 ps Zeitauflösung zur Fehlerdiagnose digitaler und analoger Signale (nur MSO70000-Serie)
• Die einzigartige iCapture®-Funktion ermöglicht die Anzeige analoger Eigenschaften digitaler Kanäle mit einer einzigen Sondenanbindung
• 6,25 Gb/s Echtzeit-Serientrigger – gewährleistet das Auslösen beim ersten Auftreten eines angegebenen NRZ- oder 8b/10b-Musters, um musterabhängige Effekte isolieren zu können
• Unterstützung für Hochgeschwindigkeits-Serienstandards, breitbandige HF, Stromversorgungen und Speicher – ermöglicht standardspezifische Zertifizierung, Messautomatisierung und eine einfache Bedienung

Wichtige Funktionen

• Hervorragende Signalintegrität und ausgezeichnetes Signal-Rausch-Verhältnis – beobachten Sie die genaueste Darstellung Ihrer Wellenform
• Pinpoint®-Auslösung – minimieren Sie den Zeitaufwand für die Abfrage problematischer Signale und verkürzen Sie die Fehlerdiagnosezeit
• Visueller Trigger – qualifizieren Sie Trigger präzise und finden Sie einzigartige Ereignisse in komplexen Wellenformen
• Suchen und Markieren – bietet Wellenform- oder Serienbus-Mustermatching und Softwaretrigger für Signale von Interesse
• Automatisierte Serienanalyseoptionen für PCI Express, 8b/10b-kodierte Seriendaten, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B und MIPI® C-PHY, D-PHY und M-PHY
• P7700, P7600 und P7500 TriMode™-Abfragesystem – perfekt abgestimmte Signalverbindungen mit Kalibrierung bis zur Sondenspitze
• Hochleistungs-17-Kanal-Logiksonden P6780, P6750 und P6717A mit Bandbreiten von bis zu 2,5 GHz für Verbindungen zu heutigen schnellen Digitalsignalen (nur MSO70000-Serie)
