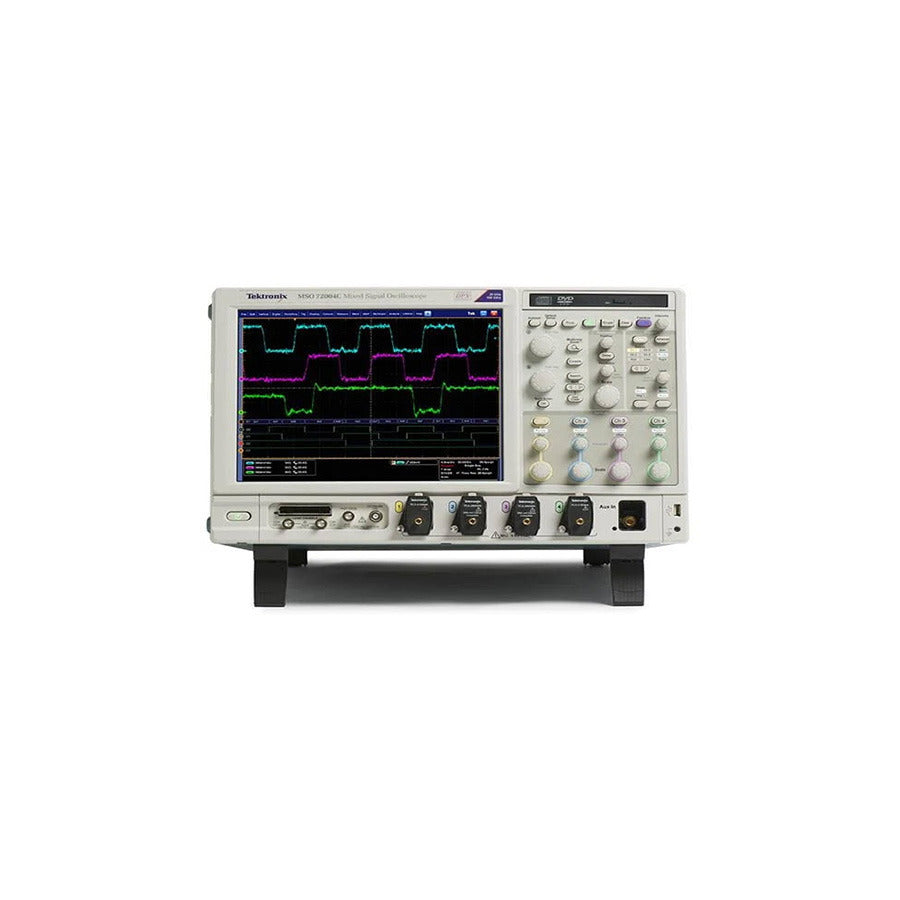

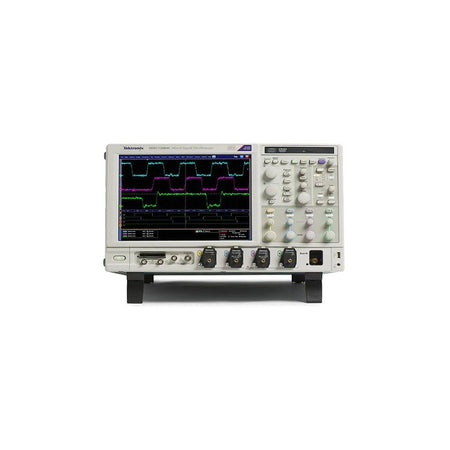

Wichtigste Leistungsmerkmale der digitalen und Mixed-Signal-Oszilloskope MSO/DPO70000 von Tektronix
- Analoge Bandbreite von bis zu 33 GHz und Anstiegszeiten von bis zu 9 ps. Ermöglicht Messungen an den neuesten Hochgeschwindigkeits-Seriellstandards
- Echte analoge Echtzeitbandbreite von 33 GHz auf 2 Kanälen bei den 33-GHz-Modellen
- Branchenführende Abtastrate und Zeitauflösung: 100 GS/s auf 2 Kanälen (Modelle mit 33, 25, 23, 20, 16 und 12,5 GHz)
- Gleichzeitige Leistung auf 4 Kanälen
- Bandbreite von bis zu 23 GHz
- Echtzeit-Abtastrate von bis zu 50 GS/s
- Aufzeichnungszeit von bis zu 500 Megasamples mit MultiView Zoom™ zur schnellen Navigation
- Schnellste Wellenformaufnahme mit bis zu 300.000 Wellenformen pro Sekunde und Kanal
- 16 Logikkanäle mit 80 ps Zeitauflösung zur Fehleranalyse digitaler und analoger Signale (nur MSO70000-Serie)
- Die einzigartige iCapture®-Funktion ermöglicht die Anzeige analoger Eigenschaften digitaler Kanäle mit nur einer Tastverbindung
- Echtzeit-Serielltrigger mit 6,25 Gb/s – gewährleistet das Auslösen beim ersten Auftreten eines angegebenen NRZ- oder 8b/10b-Musters, um musterabhängige Effekte isolieren zu können
- Unterstützung für Hochgeschwindigkeits-Seriellstandards, breitbandige HF, Stromversorgungen und Speicher – ermöglicht standardspezifische Zertifizierung, Messautomatisierung und eine einfache Bedienung
Wichtigste Funktionen
- Hervorragende Signalintegrität und ausgezeichnetes Signal-Rausch-Verhältnis – beobachten Sie die genaueste Darstellung Ihrer Wellenform
- Pinpoint®-Auslösung – minimieren Sie den Zeitaufwand für die Erfassung problematischer Signale und beschleunigen Sie die Fehlersuche
- Visueller Trigger – qualifizieren Sie Trigger präzise und finden Sie einzigartige Ereignisse in komplexen Wellenformen
- Suchen und Markieren – bietet Wellenform- oder Seriellbus-Mustermatching und Softwaretrigger für Signale von Interesse
- Automatisierte Seriellanalyse-Optionen für PCI Express, 8b/10b-kodierte Serielldaten, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B sowie MIPI® C-PHY, D-PHY und M-PHY
- TriMode™-Tastsystem P7700, P7600 und P7500 – perfekt abgestimmte Signalverbindungen mit Kalibrierung bis zur Tastspitze
- Hochleistungs-Logiktests P6780, P6750 und P6717A mit 17 Kanälen und Bandbreiten von bis zu 2,5 GHz für Verbindungen zu heutigen schnellen Digitalsignalen (nur MSO70000-Serie)
Konnektivität
- USB-2.0-Hostport an der Vorder- und Rückseite für einfache Datenaufzeichnung, Druck und Verbindung einer USB-Tastatur
- Integrierter 10/100-Ethernet-Port für die Netzwerkverbindung und Video-Ausgang zum Exportieren der Oszilloskopanzeige auf einen Monitor oder Projektor
Anwendungsunterstützung
- Konformität mit Hochgeschwindigkeits-Seriellstandards
- SignalVu®-HF- und Vektorsignalanalysen
- DDR-Speicherbusanalyse
Anwendungen
- Designverifizierung einschließlich Signalintegrität, Jitter und Zeitanalyse
- Designcharakterisierung für hochgeschwindigkeits- und komplexe Designs
- Zertifizierungsprüfung von Serielldatenströmen für Industriestandards
- Speicherbusanalyse und Fehleranalyse
- Einschaltprüfung von Prototypen und Überprüfung der Stromversorgung
- Forschung und Untersuchung transienter Phänomene
- Produktionstests komplexer Systeme
- Spektralanalyse transienter oder breitbandiger HF-Signale
Sehen Sie Ihr echtes Signal
Branchenführende Signalintegrität, minimales Rauschen und die höchste effektive Bitanzahl (ENOB) geben Ihnen die Gewissheit, Ihr echtes Signal zu sehen und präzise zu messen. Ein hohes Signal-Rausch-Verhältnis und ein niedriger interner Rauschpegel ermöglichen Ihnen eine präzise Charakterisierung Ihrer Designs.
