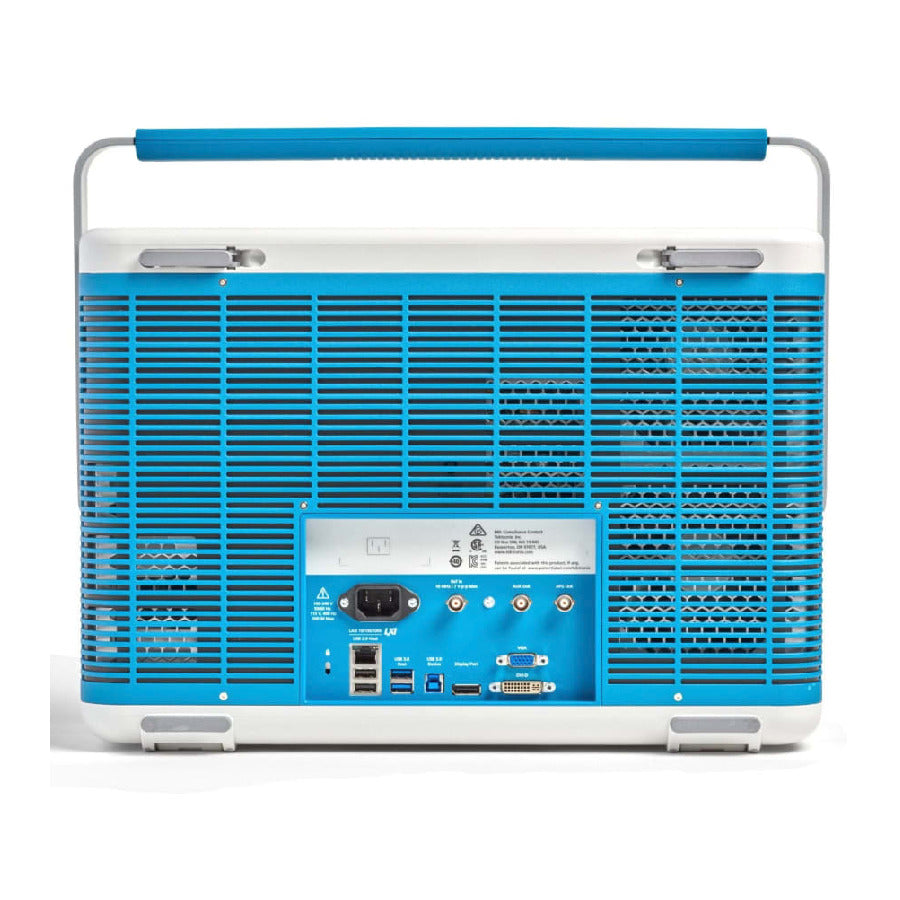

Lernen Sie die 6 Series B kennen

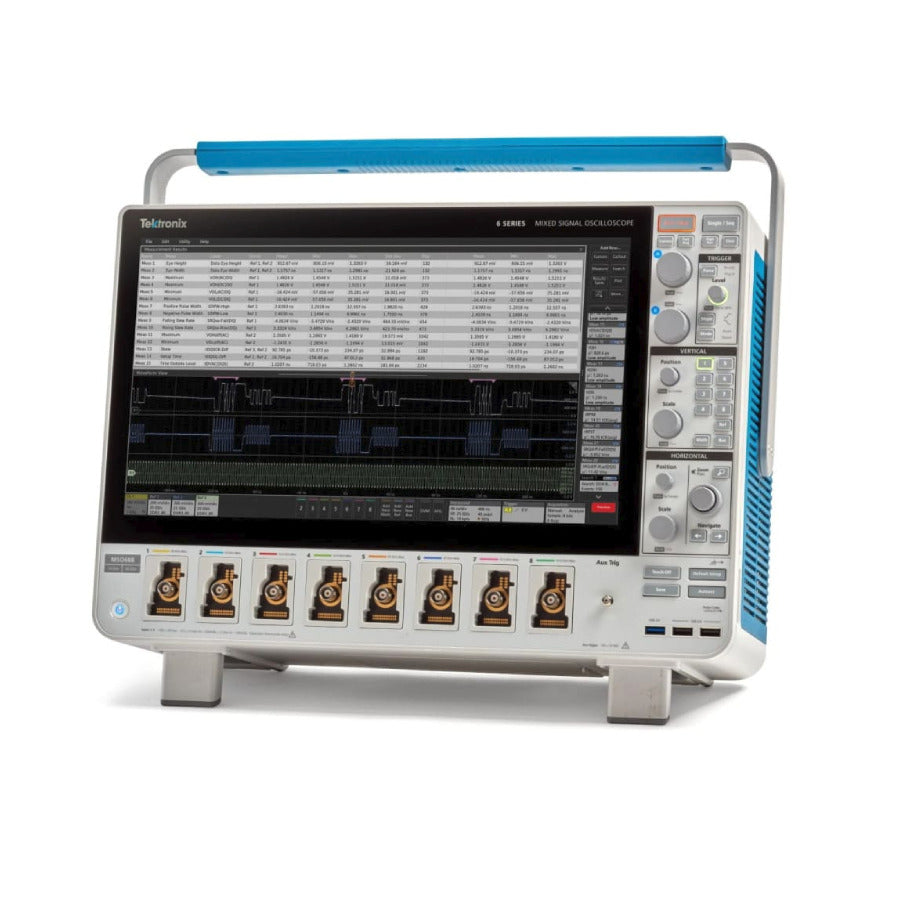

Mit dem geringsten Eingangstrauschen und einer analogen Bandbreite von bis zu 10 GHz bietet das 6 Series MSO die beste Signalintegrität für die Analyse und Fehlersuche in heutigen eingebetteten Systemen mit GHz-Takt- und Busgeschwindigkeiten. Die Serie bietet Vier-, Sechs- und Achtkanalmodelle mit einem großen 15,6-Zoll-High-Definition-Display (1.920 x 1.080). Viele Anwendungen, wie eingebettete Systeme, dreiphasige Leistungselektronik, Automobil-Elektronik, Netzteildesign und Power Integrity, erfordern die Beobachtung von mehr als vier analogen Signalen, um die Leistung von Bauteilen zu überprüfen und zu charakterisieren und schwierige Systemprobleme zu beheben. Die zusätzlichen analogen Kanäle können sich schnell amortisieren, indem sie es Ihnen ermöglichen, aktuelle und zukünftige Projekte im Zeitplan zu halten.
Gain-Flexibilität und Konfigurierbarkeit
Die FlexChannel-Technologie ermöglicht es, jeden Kanaleingang als einzelnen analogen Kanal, acht digitale Logikeingänge (mit der TLP058-Logiksonde) oder für simultane analoge und Spektrumansichten mit unabhängigen Erfassungssteuerungen für jeden Bereich zu verwenden. Frühere MSO-Modelle erforderten, dass digitale Kanäle niedrigere Abtastraten oder kürzere Speicherdauern als analoge Kanäle aufwiesen. Der neue Integrationsgrad der digitalen Kanäle der 6 Series ermöglicht es, dieselbe hohe Abtastrate (bis zu 50 GS/s) und lange Speicherdauer (bis zu 1 Gpoints) wie bei analogen Kanälen zu nutzen.
Beispiellose Signalansicht
Gestapelte Displayansicht – Bisher zwangen überlagerte Wellenformen im selben Raster zu schwierigen Kompromissen, aber die neue gestapelte Ansicht beseitigt dies. Sie fügt automatisch zusätzliche horizontale Wellenform-„Schnitte“ (zusätzliche Raster) hinzu und entfernt sie, wenn Wellenformen erstellt oder entfernt werden. Jeder Schnitt repräsentiert den vollen ADC-Bereich für die Wellenform. Alle Wellenformen sind visuell voneinander getrennt, während sie weiterhin den vollen ADC-Bereich nutzen. Kanäle können einfach durch Ziehen und Ablegen der Kanal- und Wellenform-Badges in der Einstellungenleiste des Displays neu geordnet werden. Kanalgruppen können ebenfalls innerhalb eines Schnitts überlagert werden, um den visuellen Vergleich von Signalen zu vereinfachen.
Die Einstellungenleiste – Wellenform- und Oszilloskop-Betriebsparameter werden in der Einstellungenleiste am unteren Rand des Displays angezeigt. Erhalten Sie sofortigen Zugriff auf: Kanäle einschalten, Math-Wellenformen hinzufügen, Referenzwellenformen hinzufügen, Buswellenformen hinzufügen oder den Arbiträr-/Funktionsgenerator (optional) oder das Digitalvoltmeter (optional) aktivieren.
Die Ergebnisseleiste – Sie bietet sofortigen Zugriff mit nur einem Tipp auf die gängigsten Analysewerkzeuge wie Cursor, Messungen, Suchen, Messungs- und Busdekodierungsergebnistabellen, Diagramme und Notizen. DVM-, Messungs- und Suchergebnistabellen werden in der Ergebnisseleiste angezeigt, ohne dass dadurch Wellenform-Anzeigeberiche geopfert werden.
MS Windows Betriebssystem – Oder nicht
Das 6 Series MSO wird mit einer standardmäßig austauschbaren SSD geliefert, die ein geschlossenes eingebettetes Betriebssystem enthält, das als dediziertes Oszilloskop bootet, ohne die Möglichkeit, andere Programme auszuführen oder zu installieren. Eine optionale SSD mit Windows 10 Betriebssystem ist verfügbar, die in eine offene Windows 10-Konfiguration bootet.
Vertikale Auflösung und geringes Rauschen
Das 6 Series MSO liefert die Leistung, die erforderlich ist, um die Auswirkungen von unerwünschtem Rauschen bei der Erfassung von Signalen mit hoher Amplitude zu minimieren, während kleinere Signaldetails sichtbar sind. Sein High-Res-Modus wendet einen hardwarebasierten, einzigartigen Filter mit endlicher Impulsantwort (FIR) an, der auf der ausgewählten Abtastrate basiert. Der FIR-Filter behält die maximal mögliche Bandbreite für diese Abtastrate bei, während er Aliasing verhindert und Rauschen aus den Oszilloskopverstärkern und dem ADC oberhalb der nutzbaren Bandbreite für die ausgewählte Abtastrate entfernt. Der High-Res-Modus bietet immer mindestens 12 Bit vertikale Auflösung und erweitert dies bis zu 16 Bit vertikaler Auflösung bei Abtastraten von ≤ 625 MS/s.
Darüber hinaus setzt ein neuer TEK061 Front-End-Verstärker (ASIC) einen neuen Standard für rauscharme Erfassung und bietet die beste Signalintegrität, um kleine Signale mit hoher Auflösung zu erfassen. Er ermöglicht eine bahnbrechende Rauschleistung bei den höchsten Empfindlichkeitseinstellungen. Eine 50 GS/s rauscharme, überlappende Abtastrate auf bis zu zwei Kanälen reduziert das Rauschen bei höheren Volt/Div-Einstellungen um fast 3 dB.
Triggern
Die Entdeckung eines Bauteilfehlers ist nur der erste Schritt. Als Nächstes müssen Sie das Ereignis erfassen, um die Ursache zu identifizieren. Das 6 Series MSO bietet eine vollständige Reihe von erweiterten Triggern. Mit einer Speicherdauer von bis zu 1 Gpoint können Sie viele Ereignisse erfassen, sogar Tausende von Serial-Paketen in einer einzigen Erfassung.
Finden Sie schnell ein interessantes Signal mit dem visuellen Trigger, der durch alle Wellenformerfassungen scannt und sie mit Bildschirmbereichen (geometrischen Formen) vergleicht. Eine unbegrenzte Anzahl von Bereichen kann erstellt werden, und eine Vielzahl von Formen (Dreiecke, Rechtecke, Sechsecke oder Trapeze) kann verwendet werden, um das gewünschte Triggerverhalten festzulegen. Der visuelle Trigger kann Stunden an Erfassung und manuellem Suchen durch Erfassungen sparen. Er funktioniert sogar über mehrere Kanäle hinweg und erweitert seine Nützlichkeit auf komplexe System-Fehlersuche und Debugging-Aufgaben.
Grundlegende Wellenformanalyse
Das 6 Series MSO bietet eine umfassende Reihe von Standard-Analysewerkzeugen, darunter: Wellenform- und Bildschirm-basierte Cursor, 36 automatisierte Messungen, grundlegende Wellenformarithmetik, grundlegende FFT-Analyse, erweiterte Wellenformarithmetik, Frequenzbereichsanalyse in der Spektrumansicht, FastFrame Segmentierter Speicher.
Messungsergebnistabellen bieten umfassende statistische Ansichten der Messergebnisse mit Statistiken über die aktuelle Erfassung und alle Erfassungen hinweg.
Navigation und Suche
Das 6 Series MSO bietet die umfassendste Suche und Wellenformnavigation der Branche mit seinen innovativen Wave Inspector-Bedienelementen. Diese Bedienelemente beschleunigen das Panning und Zoomen durch Ihren Speicher. Mit einem einzigartigen Force-Feedback-System können Sie in nur wenigen Sekunden von einem Ende Ihres Speichers zum anderen gelangen.
