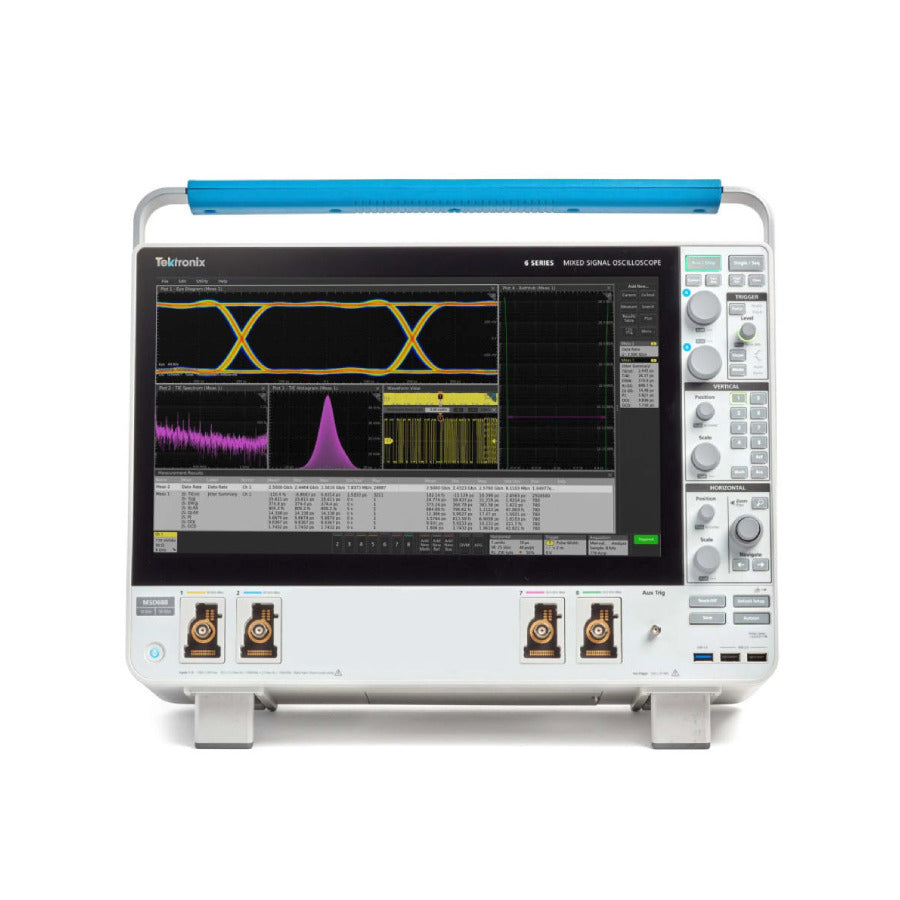

Tektronix MSO64B 6-BW-4000 6er-Serie B Mixed-Signal-Oszilloskop (4 GHz, 4 Kanäle)

Tektronix 6 Series B MSO, 4 FlexChannels mit 4 GHz Bandbreite, 62,5 Mpt Aufzeichnungslänge, 50 GS/s Abtastrate (2 Kanäle), 15,6" Touchscreen

• 4 GHz Bandbreite

• 4 Flex Kanäle

• Jeder Flex Kanal bietet ein analoges Signal oder acht digitale Logikeingänge mit optionaler TLP058 Logiksonde

• Abtastrate: Echtzeit: 50 GS/s (2 Kanäle), 25 GS/s (4 Kanäle)

• Aufzeichnungslänge: 62,5M Punkte Standard (erweiterbar als Option)

• Wellenform-Erfassungsrate: >500.000 Wellenformen/s

• Vertikale Auflösung: 12-Bit-ADC, bis zu 16-Bit im High-Res-Modus

• 15,6” kapazitiver Touchscreen

• Spektrumansicht: Frequenzbereichsanalyse mit unabhängigen Bedienelementen für Frequenz- und Zeitbereiche

Mit dem niedrigsten Eingangsteil und bis zu 10 GHz analoger Bandbreite bietet das 6 Series MSO die beste Signalintegrität für die Analyse und Fehlerbehebung heutiger eingebetteter Systeme mit GHz-Takt- und Busgeschwindigkeiten. Die bemerkenswert innovative Touchscreen-Benutzeroberfläche mit Pinch-Swipe-Zoom, kombiniert mit dem größten High-Definition-Display der Branche und bis zu 8 FlexChannel-Eingängen, die es Ihnen ermöglichen, pro Kanal ein analoges oder acht digitale Signale zu messen, ist das 6 Series MSO bereit für die härtesten Herausforderungen von heute und auch von morgen.

Merkmale:

• Display: 15,6-Zoll (396 mm) High Definition TFT Farbe

  • Kapazitiver Touchscreen (Pinch/Zoom/Swipe/Drag)

  • Variable Schriftgröße: 12 Punkte bis 20 Punkte

• Konnektivität: USB Host (7 Ports), USB 3.0 Gerät (1 Port), LAN (10/100/1000 Base-T Ethernet), Display Port, DVI-I, VGA

• e*Scope: Fernüberwachung und -steuerung des Oszilloskops über eine Netzwerkverbindung durch einen Standard-Webbrowser

• Abtastrate (alle analogen / digitalen Kanäle):

  • Echtzeit: 50 GS/s (2 Kanäle), 25 GS/s (4 Kanäle), 12,5 GS/s (> 4 Kanäle)

  • Interpoliert: 2,5 TS/s

• Aufzeichnungslänge (alle analogen / digitalen Kanäle)

  • 62,5 M Punkte Standard

  • 125, 250, 500 M Punkte oder 1 G Punkte (optional)

• Wellenform-Erfassungsrate: >500.000 Wellenformen/s

• Vertikale Auflösung: 12-Bit-ADC / Bis zu 16-Bit im High-Res-Modus

• Standard-Triggerarten:

  • Flanke, Pulsbreite, Runt, Timeout, Fenster, Logik, Setup & Hold, Anstiegs-/Abfallzeit, Paralleler Bus, Sequenz, Visueller Trigger, Video

  • Hilfstigger ≤5 VRMS, 50 Ohm, 400 MHz (nur Flankentrigger)

• Standardanalyse:

  • Cursor: Wellenform, V-Balken, H-Balken, V&H-Balken

  • Messungen: 36

  • Spektrumansicht: Frequenzbereichsanalyse mit unabhängigen Bedienelementen für Frequenz- und Zeitbereiche

  • FastFrame: Segmentierte Speicheraquise mit maximaler Triggerrate >5.000.000 Wellenformen pro Sekunde

  • Diagramme: Zeitverlauf, Histogramm, Spektrum und Phasenrauschen

  • Math: Grundlegende Wellenformarithmetik, FFT und erweiterter Gleichungseditor

  • Suche: Suche nach beliebigen Triggerkriterien

  • Jitter: TIE und Phasenrauschen

• Optionale Analyse: Erweiterter Jitter und Augendiagramm, Masken-/Grenzwertermessung, LVDS-Fehleranalyse und -analyse

• Optionaler Protokolltrigger, -dekodierung und -analyse

• Optionaler serieller Compliance-Test

• Optionaler Speicheranalyse

• Optionaler Arbiträrer/Funktionsgenerator

• Optionales Digitalvoltmeter

• Optionaler Triggerfrequenzzähler

FlexChannel-Technologie ermöglicht maximale Flexibilität und eine breitere Systemübersicht

Das 6 Series MSO definiert neu, was ein Mixed Signal Oszilloskop (MSO) sein sollte. Die FlexChannel-Technologie ermöglicht es, jeden Kanaleingang als einzelnen analogen Kanal, acht digitale Logikeingänge (mit der TLP058 Logiksonde) oder als gleichzeitige analoge und Spektrumansicht mit unabhängigen Erfassungssteuerungen für jeden Bereich zu verwenden. Stellen Sie sich die Flexibilität und Konfigurierbarkeit vor, die dies bietet.

Sie können die Konfiguration jederzeit ändern, indem Sie einfach TLP058 Logiksonden hinzufügen oder entfernen, sodass Sie immer die richtige Anzahl an digitalen Kanälen haben.

MSO der vorherigen Generation erforderten Kompromisse, wobei digitale Kanäle niedrigere Abtastraten oder kürzere Aufzeichnungslängen als analoge Kanäle hatten. Das 6 Series MSO bietet ein neues Niveau der Integration digitaler Kanäle. Digitale Kanäle teilen sich dieselbe hohe Abtastrate (bis zu 50 GS/s) und lange Aufzeichnungslänge (bis zu 1 G Punkte) wie analoge Kanäle

Beispiellose Signalansicht

Das atemberaubende 15,6" (396 mm) Display im 6 Series MSO ist das größte Display der Branche. Es ist auch das Display mit der höchsten Auflösung, mit Full-HD-Auflösung (1.920 x 1.080), was es Ihnen ermöglicht, viele Signale gleichzeitig zu sehen, mit ausreichend Platz für wichtige Messwerte und Analysen.

Der Sichtbereich ist optimiert, um sicherzustellen, dass der maximale vertikale Platz für Wellenformen verfügbar ist. Die Ergebnisseleiste auf der rechten Seite kann ausgeblendet werden, sodass die Wellenformansicht die volle Breite des Displays nutzen kann.

Die Touch-Interaktion ist endlich richtig gemacht

Oszilloskope haben seit Jahren Touchscreens, aber die Touch-Oberfläche war immer nur eine Nebensache. Das 15,6" Display des 6 Series MSO enthält einen kapazitiven Touchscreen und bietet die erste Oszilloskop-Benutzeroberfläche der Branche, die wirklich für Touch entwickelt wurde.

Die Touch-Interaktionen, die Sie bei Telefonen und Tablets verwenden und bei einem Touch-fähigen Gerät erwarten, werden im 6 Series MSO unterstützt.

Sanfte, reaktionsschnelle Frontpanel-Bedienelemente ermöglichen es Ihnen, Anpassungen mit vertrauten Knöpfen und Tasten vorzunehmen, und Sie können eine Maus oder Tastatur als dritte Interaktionsmethode hinzufügen.

• Ziehen Sie Wellenformen nach links/rechts oder oben/unten, um die horizontale und vertikale Position anzupassen oder eine vergrößerte Ansicht zu verschieben

• Pinchen und erweitern Sie, um den Maßstab zu ändern oder horizontal oder vertikal hinein- bzw. herauszuzoomen

• Schieben Sie Elemente über den Rand des Bildschirms, um sie zu löschen

• Wischen Sie von rechts herein, um die Ergebnisseleiste anzuzeigen, oder von oben nach unten, um auf die Menüs in der oberen linken Ecke des Displays zuzugreifen.

Branchenführende vertikale Auflösung und geringes Rauschen

Das 6 Series MSO bietet die Leistung, um die interessierenden Signale zu erfassen, während die Auswirkungen von unerwünschtem Rauschen minimiert werden, wenn Sie hochamplitudige Signale erfassen müssen, während Sie kleinere Signaldetails sehen. Im Herzen des 6 Series MSO befinden sich 12-Bit-Analog-Digital-Wandler (ADC), die 16-mal die vertikale Auflösung herkömmlicher 8-Bit-ADC bieten.

Ein neuer High-Res-Modus wendet einen hardwarebasierten, einzigartigen Finite Impulse Response (FIR)-Filter an, der auf der ausgewählten Abtastrate basiert. Der FIR-Filter behält die maximal mögliche Bandbreite für diese Abtastrate bei, während er Aliasing verhindert und Rauschen aus den Oszilloskopverstärkern und dem ADC über der nutzbaren Bandbreite für die ausgewählte Abtastrate entfernt.

Der High-Res-Modus bietet immer mindestens 12 Bit vertikale Auflösung und erweitert sich bis zu 16 Bit vertikale Auflösung bei ≤ 625 MS/s Abtastraten und 200 MHz Bandbreite. Die folgende Tabelle zeigt die Anzahl der Bit der vertikalen Auflösung für jede Abtastrateinstellung, wenn High-Res verwendet wird.

Anwendungen

Einige der unten gezeigten Funktionen erfordern den Kauf von optionaler Software. Bitte kontaktieren Sie uns für weitere Informationen.

Jitteranalyse

Taktgeber sind das Herzstück jedes eingebetteten Systems und jeder digitalen Kommunikationsverbindung. Jitter und andere Taktdistorsionen können die Systemleistung beeinträchtigen, und die Ursache zu finden kann ohne die richtigen Analysewerkzeuge eine Herausforderung sein.

• Standard-Phasenrauschen, TIE und Frequenzdiagramme und Histogramme

• Optional erweiterte Analyse mit Jitterzerlegung und Taktwiederherstellung

Vektorsignalanalyse

Führen Sie eine erweiterte Breitband-RF-Analyse mit bis zu 2 GHz Analysebandbreite mit der SignalVu-PC Vektorsignalanalysesoftware durch.

• RF-Messungen

• Modulationsanalyse

• 5G NR-Messungen

• Fehlervektormagnitüde

• Pulsierte RF-Messungen

Serielle Standards-Compliance-Test

Hochgeschwindigkeits-Digitalinterfaces verlassen sich auf strenge Testverfahren, um Zuverlässigkeit und Interoperabilität sicherzustellen. Automatisierte Compliance-Testsoftware verwaltet den gesamten Testprozess -- Einrichtung, Messungen durchführen, gegen Grenzwerte prüfen und detaillierte Berichte erstellen.

• Ethernet 10/100/1000BASE-T, NBASE-T und XGBT

• Automotive Ethernet 10/100/1000BASE-T1

• MIPI D-PHY 1.2

• Automotive Ethernet 100/1000BASE-T1

Fehlersuche bei elektromagnetischen Störungen (EMI)

Jeder analoge Kanal des 6 Series MSO kann ein Zeitbereichssignal, ein Spektrum oder beides anzeigen. Zeit- und Frequenzdiagramme werden synchronisiert dargestellt, damit Sie schnell erkennen können, welche Signale gestört werden und welche die Störungen verursachen.

Dreiphasenwechselrichter, Motoren und Antriebe

Mit dem Analysepaket für Wechselrichter, Motoren und Antriebe lassen sich stabil und zuverlässig Leistungsmessungen an dreiphasigen PWM-Systemen durchführen.

• Bis zu 8 analoge Eingangskanäle

• Dreiphasen-Stern-, Dreieck- und einphasige Verdrahtungskonfigurationen

• Umfassende Leistung- und Oberschwingungsmessungen

• Mechanische Messungen

• DQ0-Messungen

Lieferumfang

• (1) TPP1000 4 GHz, passiver Low-C-Messfühler für jeden Kanal, mit Zubehör

• Frontabdeckung mit Zubehörtasche

• Maus

• Netzkabel

• Gedrucktes Installationshandbuch mit Sicherheitshinweisen und grundlegenden Bedienungsanweisungen

• Umfassende integrierte Online-Hilfe

• Rückführbarkeitsnachweis

• 1 Jahr Garantie auf das Messgerät und die mitgelieferten Messfühler
