Mehr Geschwindigkeit. Niedrigstes Rauschen. Außergewöhnliche Messsicherheit.

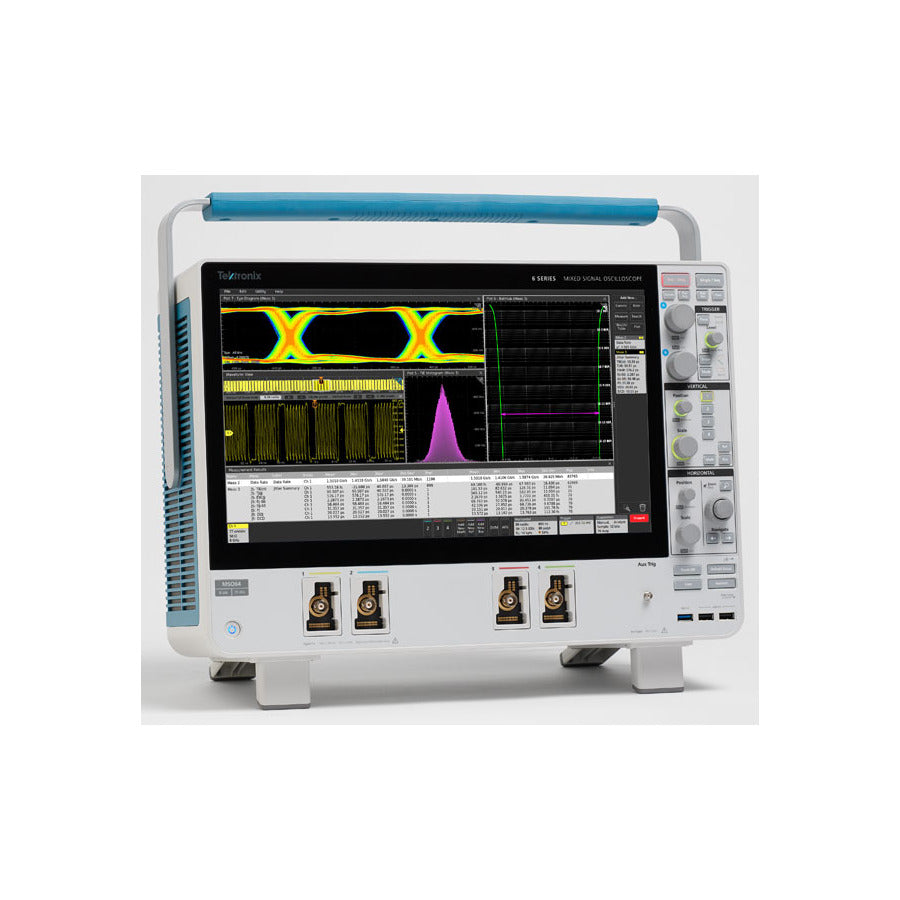

Das Tektronix 6 Series MSO bietet eine hervorragende Signalintegrität für die Analyse und Fehlerbehebung moderner eingebetteter Systeme. Die bemerkenswert innovative Touchscreen-Benutzeroberfläche mit Pinch- und Wischgesten in Kombination mit dem größten High-Definition-Display der Branche und 4 FlexChannel®-Eingängen, mit denen Sie pro Kanal ein analoges oder acht digitale Signale messen können, macht das 6 Series MSO bereit für die härtesten Herausforderungen von heute und morgen.
Das 6 Series MSO bietet ein neues Maß an Integration digitaler Kanäle. Digitale Kanäle verfügen über dieselbe hohe Abtastrate (bis zu 25 GS/s) für eine feine Zeitauflösung und eine lange Speicherlänge (bis zu 250 Mio. Punkte) für lange Aufnahmen wie analoge Kanäle, ohne die üblichen Kompromisse: niedrigere Abtastraten oder kürzere Speicherlängen bei digitalen Kanälen im Vergleich zu analogen Kanälen.
Spart Zeit bei Entwicklern eingebetteter Systeme und schützt Investitionen
Das neue 6 Series MSO erweitert die Leistungsgrenze von Oszilloskopen der Mittelklasse und liefert eine Abtastrate von 25 GS/s gleichzeitig auf allen 4 Kanälen. Das MSO64 erhöht zudem die Messsicherheit dank seiner rauscharmen Eingänge, insbesondere bei den höchsten Empfindlichkeitseinstellungen, wo es am wichtigsten ist. Moderne eingebettete Designs erfordern beispielsweise saubere, präzise gesteuerte DC-Stromversorgungen, um ASIC- und FPGA-Geräte zu versorgen. Für solche Anwendungen ermöglicht das 6 Series MSO Entwicklern, DC-Versorgungsleitungen mit höherer Auflösung und Genauigkeit zu messen, wodurch die Zeit verkürzt wird, die benötigt wird, um hochfrequente Einflüsse auf Versorgungsleitungen in einem Design zu verstehen.
Neue Ebenen der Signaldetaillierung
Um dem Bedarf an mehr Einblicken in schnellere Signale gerecht zu werden, enthält das 6 Series MSO einen neuen rauscharmen Vorverstärker-ASIC, den TEK061, der das Rauschen drastisch reduziert, insbesondere bei Signalen im Bereich von Hunderten von Millivolten Peak-to-Peak. Mit seiner Abtastrate von 25 GS/s auf vier Kanälen liefert das Gerät im High-Res-Modus eine 16-Bit-Auflösung bei 200 MHz. Das bedeutet, dass Sie nicht nur Störsignale auf ihrer Versorgungsleitung sehen können, sondern sie auch mit einem Maß an Genauigkeit messen, das bis jetzt an einem Oszilloskop nicht möglich war.
FlexChannel®-Technologie ermöglicht maximale Flexibilität und eine umfassendere Systemübersicht
Das 6 Series MSO definiert neu, was ein Mixed Signal Oscilloscope (MSO) sein sollte. Die FlexChannel-Technologie ermöglicht es, jeden der Eingänge des Geräts als einen einzelnen analogen Kanal oder acht digitale Kanäle zu verwenden. Die Umwandlung erfolgt einfach durch das Anschließen einer TLP058-Logiksonde an einen beliebigen Eingang. Stellen Sie sich die Flexibilität und Konfigurierbarkeit vor, die dies bietet. Sie können die Konfiguration jederzeit ändern, indem Sie einfach TLP058-Logiksonden hinzufügen oder entfernen, sodass Sie immer die richtige Anzahl digitaler Kanäle haben. Sie können beliebig viele TLP058-Sonden anschließen und so bis zu maximal 32 digitale Kanäle nutzen.
Beispiellose Signalanzeige
Das beeindruckende 15,6" (396 mm) Display im 6 Series MSO ist das größte Display der Branche. Es ist auch das Display mit der höchsten Auflösung und Full-HD-Auflösung (1.920 x 1.080), was es Ihnen ermöglicht, viele Signale gleichzeitig zu sehen, mit ausreichend Platz für wichtige Messwerte und Analysen. Der Sichtbereich ist optimiert, um sicherzustellen, dass der maximale vertikale Platz für Wellenformen zur Verfügung steht. Und es verwendet die Touch-Interaktionen, die Sie bei Telefonen und Tablets verwenden und bei einem Touch-fähigen Gerät erwarten:
Digitalvoltmeter (DVM) und Triggerfrequenzzähler
Das 6 Series MSO enthält ein integriertes 4-stelliges Digitalvoltmeter (DVM) und einen 8-stelligen Triggerfrequenzzähler. Jeder der analogen Eingänge kann als Quelle für das Voltmeter dienen, wobei dieselben Sonden verwendet werden können, die bereits für die allgemeine Oszilloskopnutzung angeschlossen sind. Der Zähler liefert eine sehr präzise Anzeige der Frequenz des Triggerereignisses, auf das Sie triggern. Sowohl das DVM als auch der Triggerfrequenzzähler sind kostenlos verfügbar und werden aktiviert, wenn Sie Ihr Produkt registrieren.
Neue Hochleistungs-Sondoptionen
Für eine einfachere Verbindung zu schnellen Signalen bietet Tektronix eine Reihe von Hochleistungssonden an, die gut zu den Leistungsniveaus des 6 Series MSO passen. Die TDP7700 ist eine Serie von TriMode™-Sonden mit Bandbreiten von 4, 6 oder 8 GHz. TriMode-Sonden ermöglichen es Ihnen, die für die Hochgeschwindigkeits-Busanalyse erforderlichen Single-Ended-, Differential- und Common-Mode-Signalmessungen durchzuführen, ohne Sonden zu bewegen oder zu wechseln. Diese Sonden verwenden die TekFlex™-Anschluss-Technologie, die aktive Puffer an der Sondenspitze platziert, um die beste Signalintegrität zu gewährleisten, während mechanische Belastungen auf winzigen Testpunkten begrenzt werden und eine Vielzahl von Verbindungsmethoden zum Gerät unter Test unterstützt werden, einschließlich einlötmender Spitzen, direkter Verbindung und Hand-Browsing. Zusätzlich erweitern die TAP4000- und TDP4000-Sonden den Bereich der beliebten aktiven, Single-Ended- und Differential-Sonden von Tektronix, bzw. unterstützen nun eine Bandbreite von bis zu 4 GHz.
Windows oder nicht — Sie entscheiden
Das 6 Series MSO bietet Ihnen die Wahl, ob ein Microsoft Windows™-Betriebssystem enthalten sein soll. Das Öffnen einer Zugriffsblende an der Unterseite des Geräts offenbart einen Anschluss für eine Solid State Drive (SSD). Wenn die SSD nicht vorhanden ist, bootet das Gerät als dediziertes Oszilloskop ohne die Möglichkeit, andere Programme auszuführen oder zu installieren.
Hilfe, wenn Sie sie brauchen
Das 6 Series MSO enthält mehrere hilfreiche Ressourcen, damit Sie Ihre Fragen schnell beantwortet bekommen können, ohne ein Handbuch suchen oder eine Website besuchen zu müssen:
Im Lieferumfang des Tektronix MSO64 enthalten: Vier (4) TPP1000 1 GHz, passive Low-C-Sonden mit einem Jahr Garantie, Maus, Netzkabel und Frontabdeckung mit angebrachtem Zubehörbeutel, gedrucktes Installationshandbuch mit Sicherheitshinweisen und grundlegender Bedienung, umfassende integrierte Online-Hilfe und Echtheitszertifikat.
