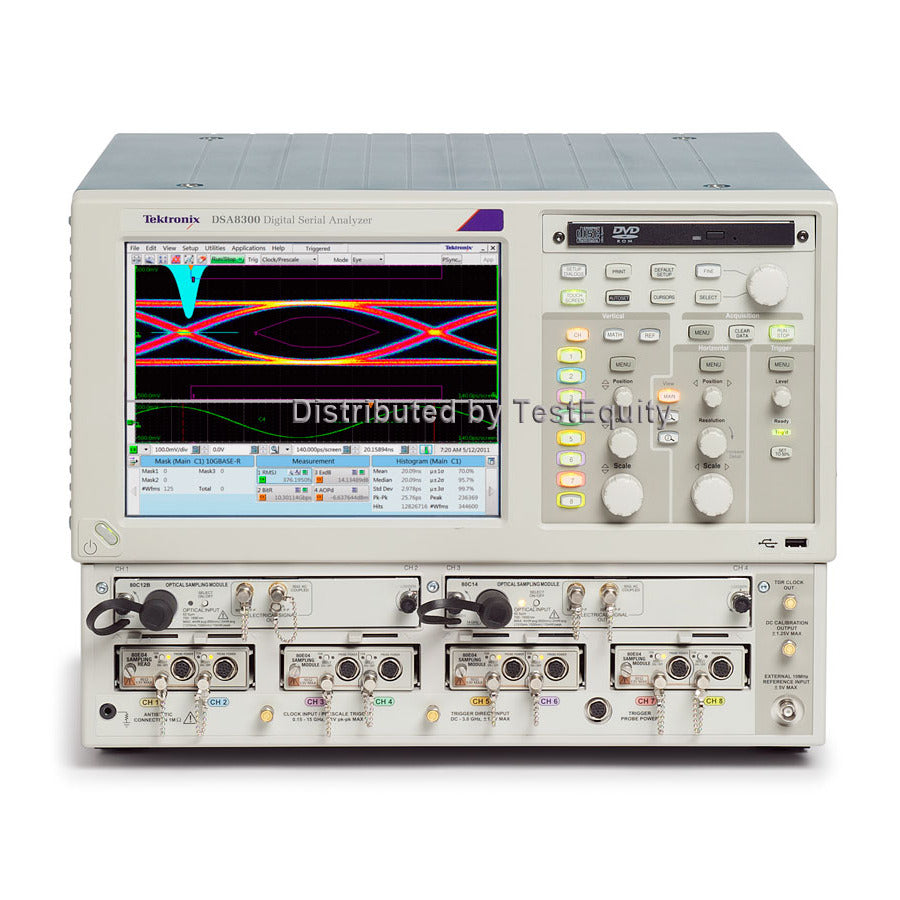

DSA8300 Digitaler serieler Analysator und Abtastoszilloskop
Wichtigste Leistungsmerkmale
- Geringer Zeitbasis-Jitter:
- Typischerweise 425 fs auf bis zu 8 gleichzeitig erfassten Kanälen
- <100 fs auf bis zu 6 Kanälen mit dem Phasenreferenzmodul 82A04B
- Höchste vertikale Auflösung der Branche – 16-Bit-A/D
- Elektrische Auflösung: <20 µV LSB (bei 1 V Messbereich)
- Optische Auflösung von <20 nW für den 80C07B (1 mW Messbereich) bis <0,6 µW für den 80C10C (30 mW Messbereich)
- Optische Bandbreiten bis >80 GHz
- Elektrische Bandbreiten bis >70 GHz
- Über 120 automatisierte Messungen für Signalarten wie NRZ, RZ und Pulse
- Automatisierte Maskentests mit über 80 branchenüblichen Masken
- Komplexe Jitter-/Rausch-/BER-/SER-Analyse (80SJNB), Unterstützung für komplexe Messungen wie TDECQ 1 und SNDR 2 (Anwendungen)
Der DSA8300 ist ein hochmodernes Äquivalent-Time-Sampling-Oszilloskop, das höchste Mess- und Analysegüte für Anwendungen in den Bereichen Kommunikationssignalanalyse, serielle Datennetzwerkanalyse und serielle Datenverbindungsanalyse bietet.
