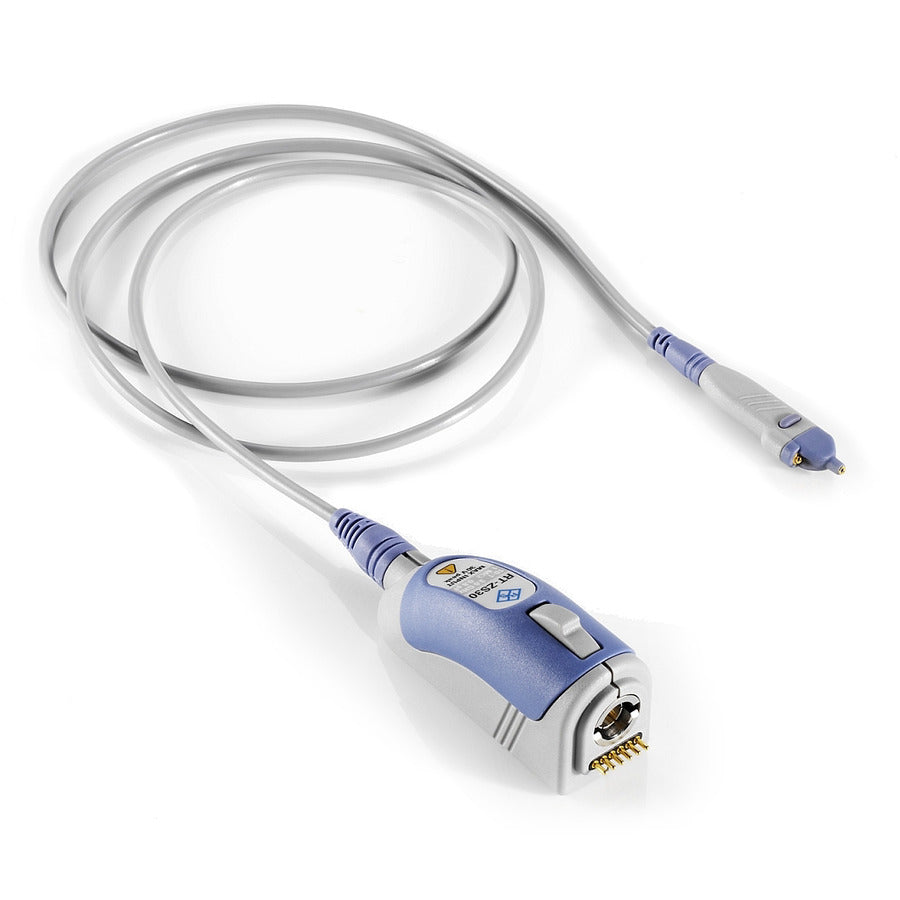

Rohde & Schwarz RT-ZS30 Aktiver Tastkopf, Single-Ended, 3 GHz, 10:1, 0,8 pF, 1 MOhm, RT-Zxx-Serie
Konnte die Verfügbarkeit der Abholung nicht laden.
Fragen Sie einen Experten!
Rohde & Schwarz
Rohde & Schwarz ist ein weltweit führender Anbieter von Test- und Messtechnik und liefert innovative HF-, Drahtlos- und Kommunikationslösungen, denen Ingenieure und Forschungseinrichtungen weltweit vertrauen.
RT-ZS30 Aktiver Single-Ended-Tastkopf, 3 GHz
Merkmale:
- Bandbreite: 3,0 GHz
- Maximale Spannung:
± 8 V (± 12-V-Offsetkompensation) - Dämpfung: 10:1
- Eingangsimpedanz: 1 Megaohm || 0,8 pF
- R&S ProbeMeter und Mikrotaster zur Instrumentensteuerung, Rohde & Schwarz Tastschnittstelle
- 1,2 m Kabel
- Inklusive Zubehör*
- Katalognummer 1410.4309.02
Hohe Signaltreue mit aktiven Sonden
Aktive Single-Ended-Tastköpfe dienen der präzisen Messung von massebezogenen Signalen. Sie messen sowohl Hochgeschwindigkeits- als auch Niederfrequenzsignale genau, bei denen eine minimale Belastung des Messpunkts durch die Tastkopfimpedanz entscheidend ist. Rohde & Schwarz bietet verschiedene Modelle mit einer maximalen Bandbreite von bis zu 6 GHz an. Die aktiven Single-Ended-Tastköpfe von Rohde & Schwarz zeichnen sich durch eine hohe Eingangsimpedanz von 1 MΩ, eine niedrige Eingangskapazität bis zu 0,3 pF und ein Rauschen bis zu 2 mV (Effektivwert) bezogen auf den Eingang aus.
Großer Dynamikbereich mit zusätzlicher Offsetkompensation
Neben dem großen Dynamikbereich bieten die aktiven Single-Ended-Tastköpfe von Rohde & Schwarz auch eine Offsetkompensation. Dadurch wird die Gleichstromkomponente des Messsignals kompensiert, sodass die relevanten Signalanteile mit maximaler Auflösung auf dem Oszilloskop dargestellt werden. Die maximale Eingangsspannung von 30 V schützt den Tastkopf vor Überlastung. Ein Single-Ended-Tastkopf für niedrige Spannungen wird typischerweise zur Messung von schnellen, massebezogenen Signalen bis 12 V eingesetzt.
Außergewöhnlich geringe Offset- und Verstärkungsfehler, minimale Temperaturdrift
Die aktiven Tastköpfe von Rohde & Schwarz zeichnen sich durch beeindruckend geringe Offset- und Verstärkungsfehler aus. Die minimale Verstärkungsdrift in Verbindung mit der Offsetkompensation ermöglicht präzise Messungen – selbst über längere Zeiträume und bei unterschiedlichen Temperaturen. Eine häufige Kompensation während der Messung ist nicht mehr erforderlich, was die täglichen Messaufgaben vereinfacht.
*Mitgeliefertes Zubehör : (10) Signalstifte; (5) Massestifte (Pogo); (10) Massestifte (versetzt, lötbar); (2) Masseadapter (Vierkantstift); (2) Anschlusskabel (6 cm); (2) Anschlusskabel (15 cm); (2) Mikroclips; (1) Markierungsband-Set; (1) Tragetasche mit Schaumstoffeinlage
