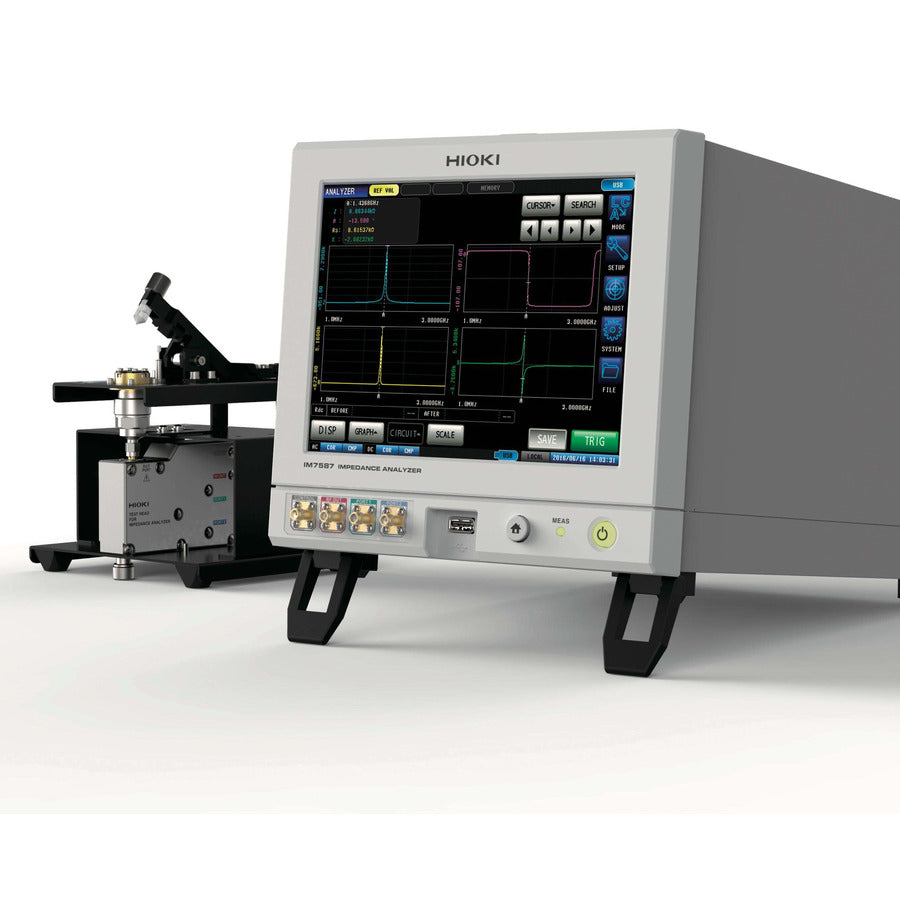

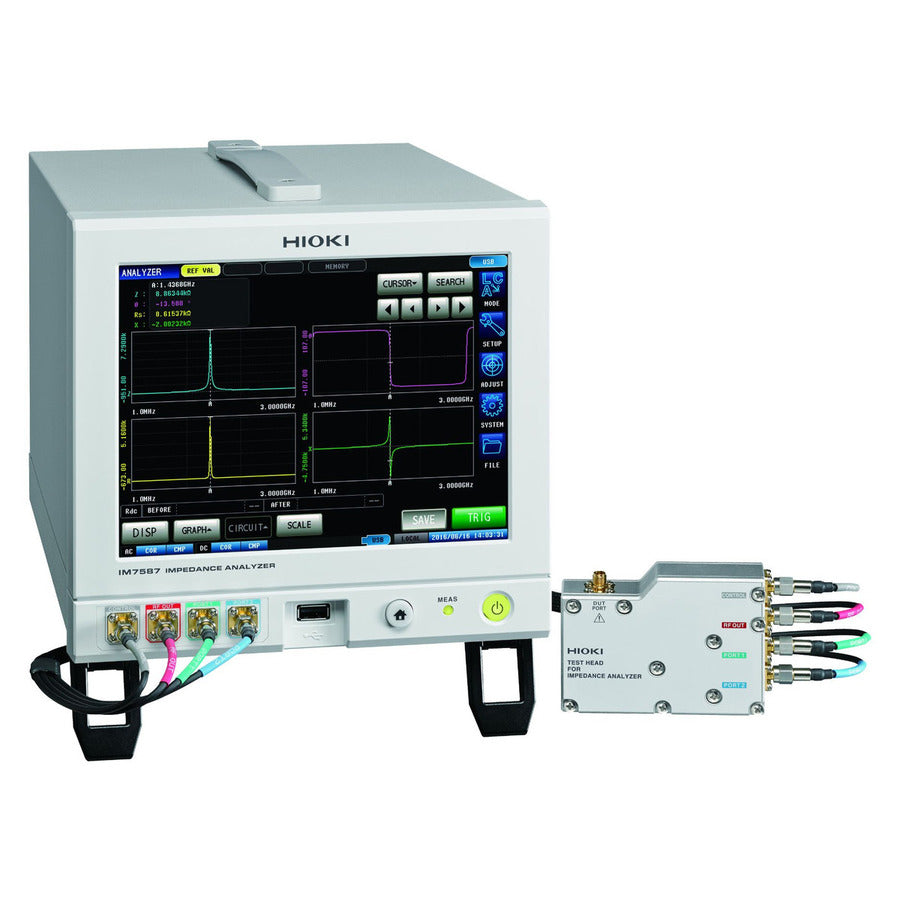

Hioki IM7587-02 Impedanzanalysator, 1 MHz–3 GHz, 100 mΩ bis 5 kΩ, mit 2 m Kabel, Serie IM7580

Der Impedanzanalysator IM7587 bietet eine maximale Messzeit von 0,5 ms über einen Frequenzbereich von 1 MHz bis 3 GHz und eine hervorragende Stabilität. Damit ist er ideal für Forschung und Entwicklung sowie für die Serienproduktion von Ferrit-Chipperlen und Chipinduktivitäten geeignet.

Hauptmerkmale

• Messfrequenz 1 MHz bis 3 GHz (Einstellauflösung 100 kHz)
• Messbereich
• L: 0,0053 nH bis 0,795 mH
• C: 0,011 pF bis 1,59 µF
• Schnellste Testgeschwindigkeit von 0,5 ms
• 0,07 % Messwertstreuung (bei Messung mit 1 GHz)
• ±0,65 % Messgenauigkeit
• Messparameter Z, Y, Phasenwinkel, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D, Q
• Messbereich 100 Megaohm bis 5 Kiloohm
• Messmodi – LCR-Modus & Analysatormodus
• Gehäuse in halber Rackgröße und handflächengroßer Testkopf
• Umfassende Kontaktprüfung (mittels DCR-Test, Hi-Z-Abweisung oder Wellenformbeurteilung)
• Führen Sie Frequenz-, Pegel- und Zeitintervallmessungen im Analysatormodus durch.
• Grundlegende Spezifikationen (Genauigkeit für 1 Jahr garantiert, Genauigkeit nach Justierung für 1 Jahr garantiert)
• Schnittstellen EXT I/O (Handler), USB-Kommunikation, USB-Speicher, LAN, RS-232C (optional), GP-IB (optional)
• 8,4-Zoll-Farb-TFT-Display mit Touchscreen
• Stromversorgung 100 bis 240 V AC, 50/60 Hz, 70 VA max.

Zubehör

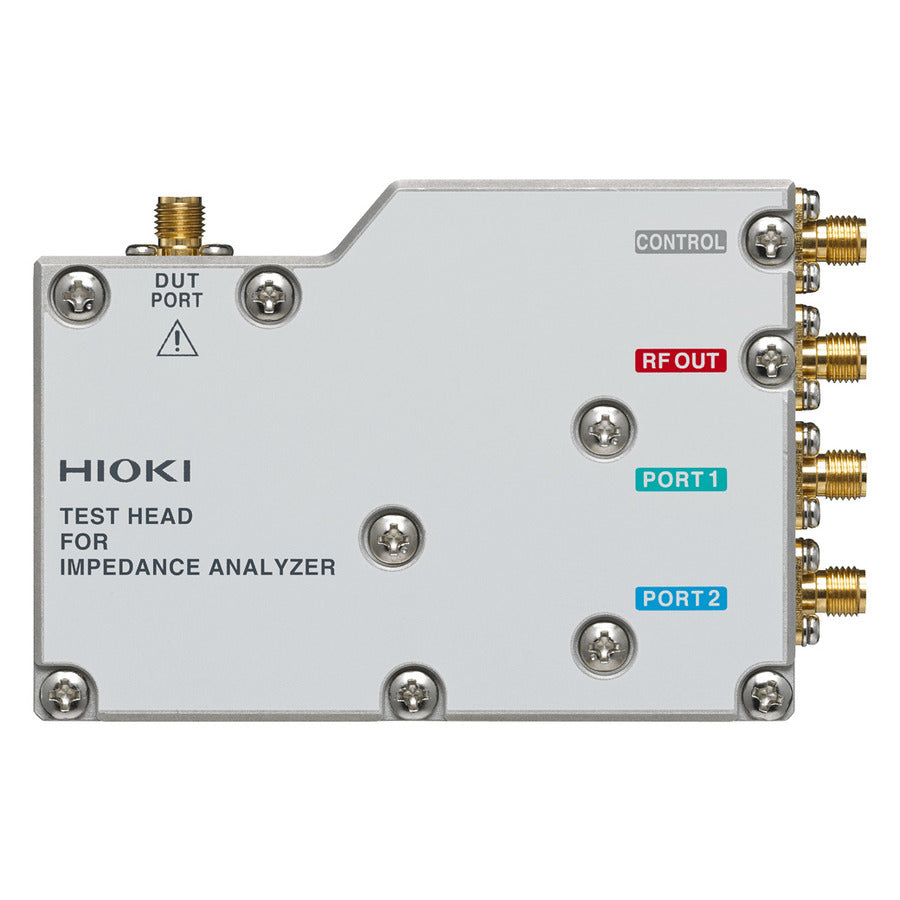

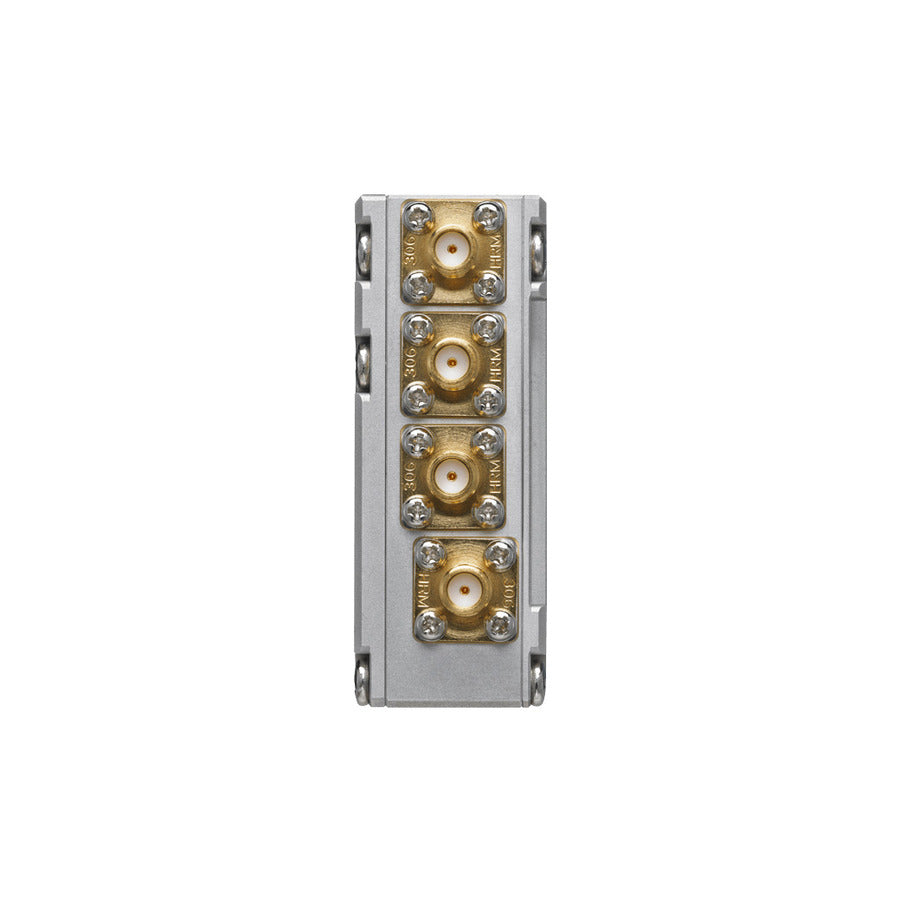

• Testkopf
• Verbindungskabel
• IM7587-01 Anschlusskabel 1 m ist im Lieferumfang enthalten
• IM7587-02 Anschlusskabel 2 m ist im Lieferumfang enthalten
• Bedienungsanleitung
• LCR-Anwendungsdisc (Benutzerhandbuch Kommunikation)
• Netzkabel
