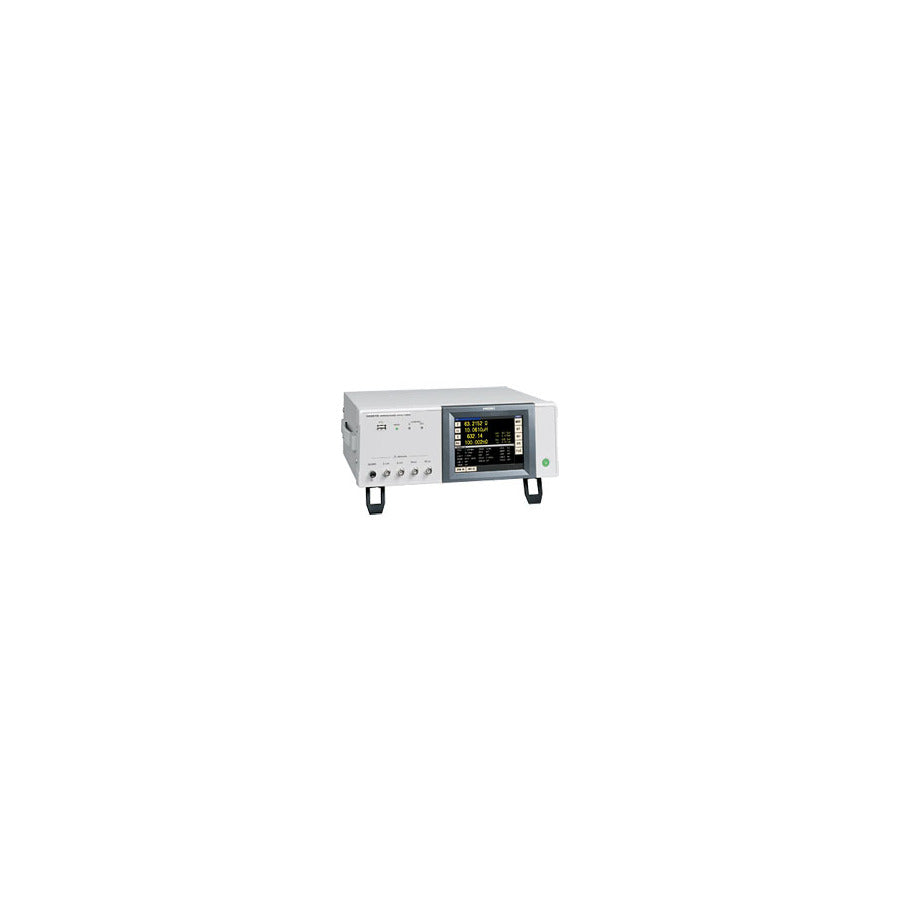

Hioki IM3570 LCR-Tester
Konnte die Verfügbarkeit der Abholung nicht laden.
Fragen Sie einen Experten!
Hioki
Hioki ist ein japanischer Hersteller, der sich auf hochpräzise elektrische Messgeräte für Strom-, Leistungs- und Energieanalysen in Forschungs- und Produktionsumgebungen spezialisiert hat.
Induktivitäts-, Kapazitäts- und Impedanzmessung
- LCR-Messung, DCR-Messung, Sweep-Messung, kontinuierliche Messung und Hochgeschwindigkeitsprüfung mit einem einzigen Gerät möglich
- Hochgeschwindigkeitstests mit maximalen Geschwindigkeiten von 1,5 ms (1 kHz) und 0,5 ms (100 kHz) im LCR-Modus
- Hochpräzise Messungen, Grundgenauigkeit des Z-Parameters: ± 0,08 %
- Perfekter Impedanzanalysator zum Testen der Resonanzeigenschaften piezoelektrischer Elemente, CD- und Niedrig-ESR-Messungen an funktionalen Polymerkondensatoren, DCR- und LQ-Messungen an Induktivitäten (Spulen und Transformatoren)
- Führen Sie Frequenz-, Pegel- und Zeitintervallmessungen im Analysatormodus durch.
- 1 Jahr Garantie
- Erfordert Messsonden oder Prüfvorrichtungen
Mit dem neuen Impedanzanalysator IM3570 wurden ein LCR-Meter und ein Impedanzanalysator in einem einzigen Messgerät vereint. Er deckt Messfrequenzen von 4 Hz bis 5 MHz und Testsignalpegel von 5 mV bis 5 V ab. Zu den erweiterten Funktionen gehören LCR-Messungen mit Wechselstromsignalen, Widerstandsmessungen mit Gleichstrom (DCR) sowie Sweep-Messungen, bei denen Messfrequenz und Messpegel kontinuierlich variiert werden.
Der IM3570 ermöglicht kontinuierliche Hochgeschwindigkeitsmessungen unter verschiedenen Messbedingungen und Messmodi, sodass Inspektionslinien, die bisher mehrere Messgeräte benötigten, mit nur einem Gerät ausgestattet werden können.
Grundlegende Spezifikationen| Messmodi | LCR-Modus, Analysatormodus (Sweeps mit Messfrequenz und Messpegel), Kontinuierlicher Messmodus |
| Messparameter | Z, Y, θ, Rs (ESR), Rp, Rdc (Gleichstromwiderstand), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Messbereich | 100 mΩ bis 100 MΩ, 12 Bereiche (Alle Parameter werden gemäß Z bestimmt) |
| Anzeigebereich | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0,000000 [Einheit] bis 9,999999G [Einheit], Absolutwertanzeige nur für Z und Y θ : ±(0,000° bis 999,999°), D : ±(0,000000 bis 9,999999) Q : ±(0,00 bis 99999,99), Δ % : ±(0,0000% bis 999,9999%) |
| Grundlegende Genauigkeit | Z: ±0,08 % rdg. θ: ±0,05° |
| Messfrequenz | 4 Hz bis 5 MHz (Schritte von 10 mHz bis 100 Hz) |
| Messsignalpegel |
V-Modus/CV-Modus (Normalmodus): 50 mV bis 5 Vrms, Schritte von 1 mVrms (bis zu 1 MHz), 10 mV bis 1 Vrms, Schritte von 1 mVrms (über 1,0001 MHz) CC-Modus (Normalmodus): 10 μA bis 50 mArms, Schritte von 10 μArms (bis zu 1 MHz) 10 μA bis 10 mArms, 10 μArms Schritte (über 1,0001 MHz) |
| Ausgangsimpedanz | Normalbetrieb: 100 Ω Modus mit niedriger Impedanz und hoher Genauigkeit: 10 Ω |
| Anzeige | 5,7-Zoll-Farb-TFT-Display, Anzeige kann EIN/AUS gestellt werden |
