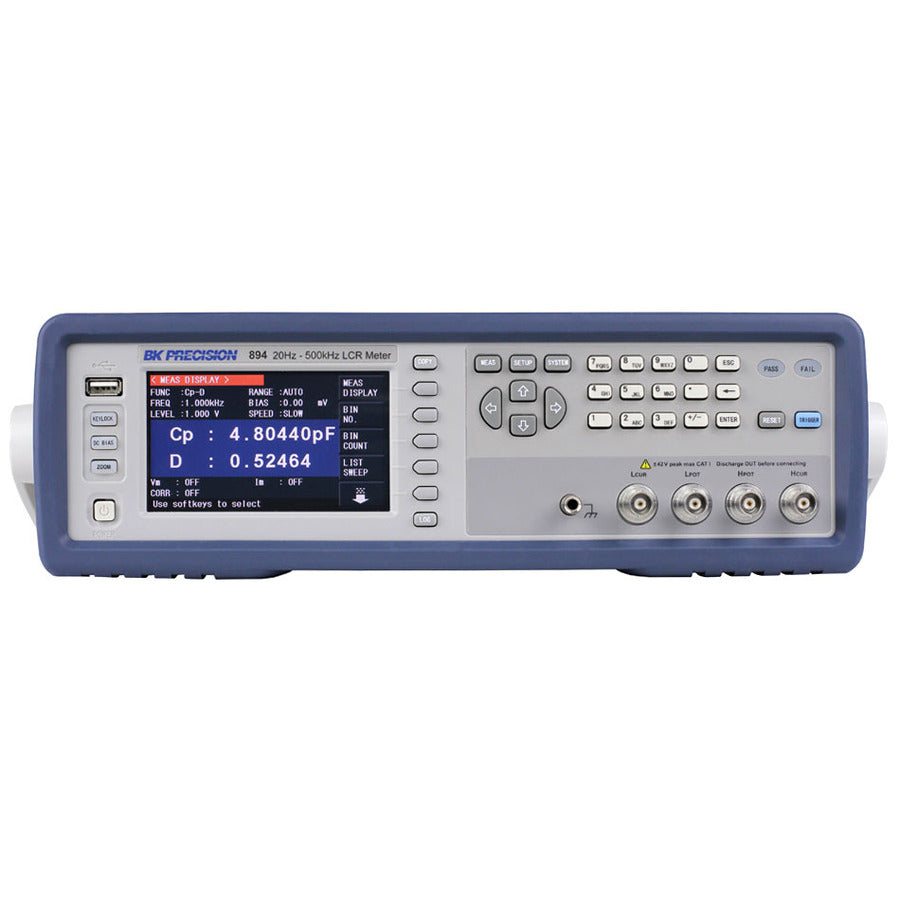

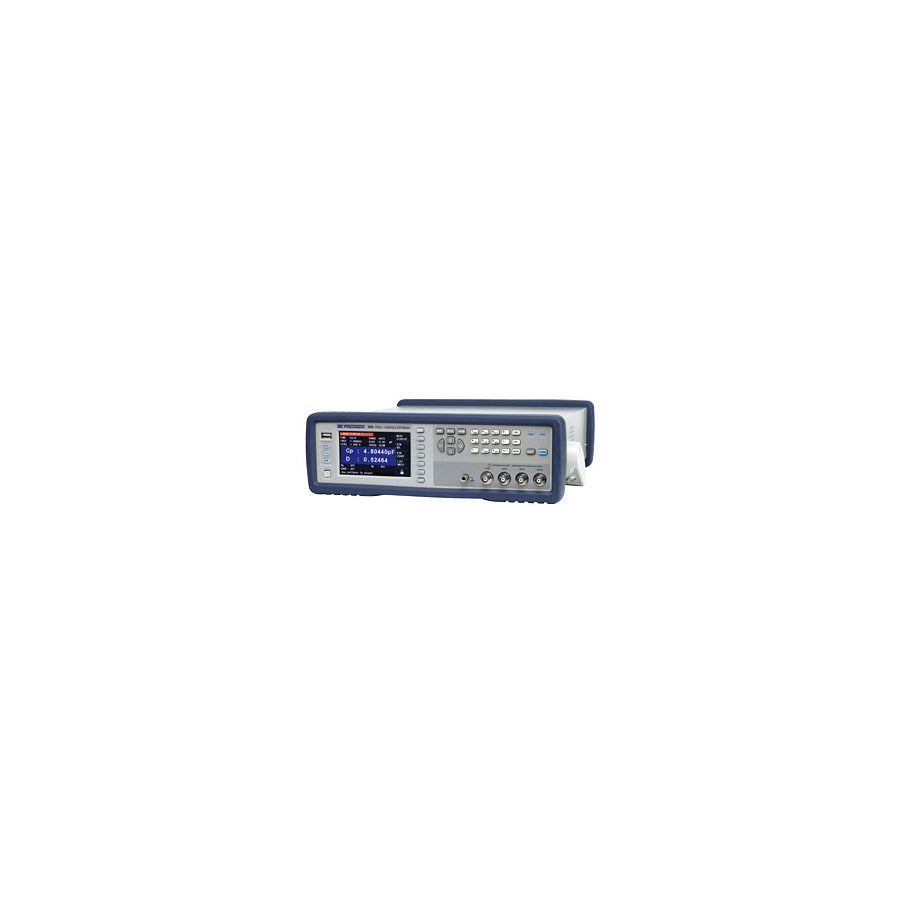

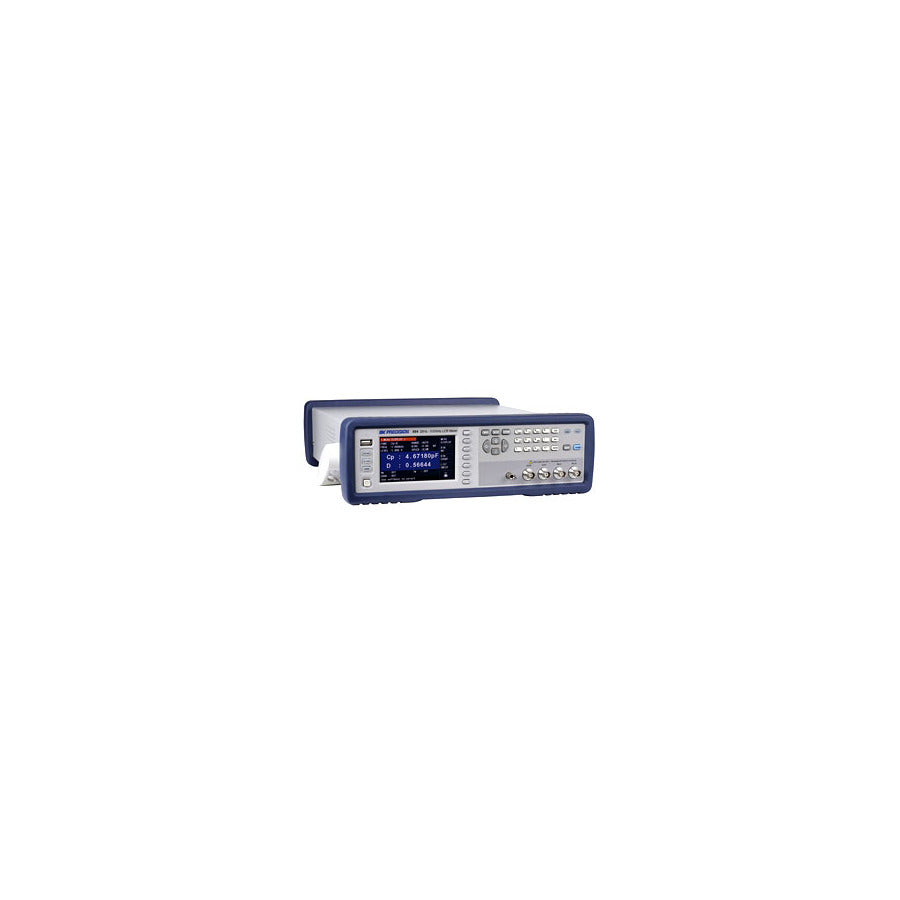

B&K Precision 894 500-kHz Präzisions-LCR-Meter

B&K Precision 894 Tisch-LCR-Meter – Merkmale und Vorteile

• Frequenzbereich: 20 Hz bis 500 kHz
• Wechselstrom-Testsignalspannung bis zu 2 Vrms einstellbar
• Drei Wechselstrombereiche, wählbar über eine interne Wechselstromimpedanz von 30 Ohm, 50 Ohm oder 100 Ohm. Die 30-Ohm-Einstellung liefert einen Ansteuerstrom von bis zu 66,7 mArms, ausreichend für größere Induktivitäten und Transformatoren.
• Eingebaute Gleichstrom-Vorspannungsquelle, einstellbar von -5 V bis +5 V / -50 mA bis +50 mA
• Schnelle Messgeschwindigkeit von bis zu 13 ms/Messung zur Steigerung des Fertigungsdurchsatzes
• Programmierbare 201-Punkt-Listensweep-Funktion zur Durchstimmung von Frequenz, AC- und DC-Vorspannung/-strompegeln
• Automatische Pegelregelung zur Aufrechterhaltung eines konstanten Pegels des an das Prüfobjekt angelegten Messsignals.
• Überwachung von Prüfsignalspannung und -strom
• BIN-Vergleichsfunktion zum Sortieren von Komponenten in bis zu 10 Behältern
• 1 m und 2 m Kabelkompensation
• 4-polige Anschlussdose und Kelvin-Klemmen-Messleitungen im Lieferumfang enthalten
• Transformatorprüffunktion mit optionaler Transformatorprüfvorrichtung TL89T1
• Vielseitige Triggerfunktionen (intern, extern, Bus und manuell)

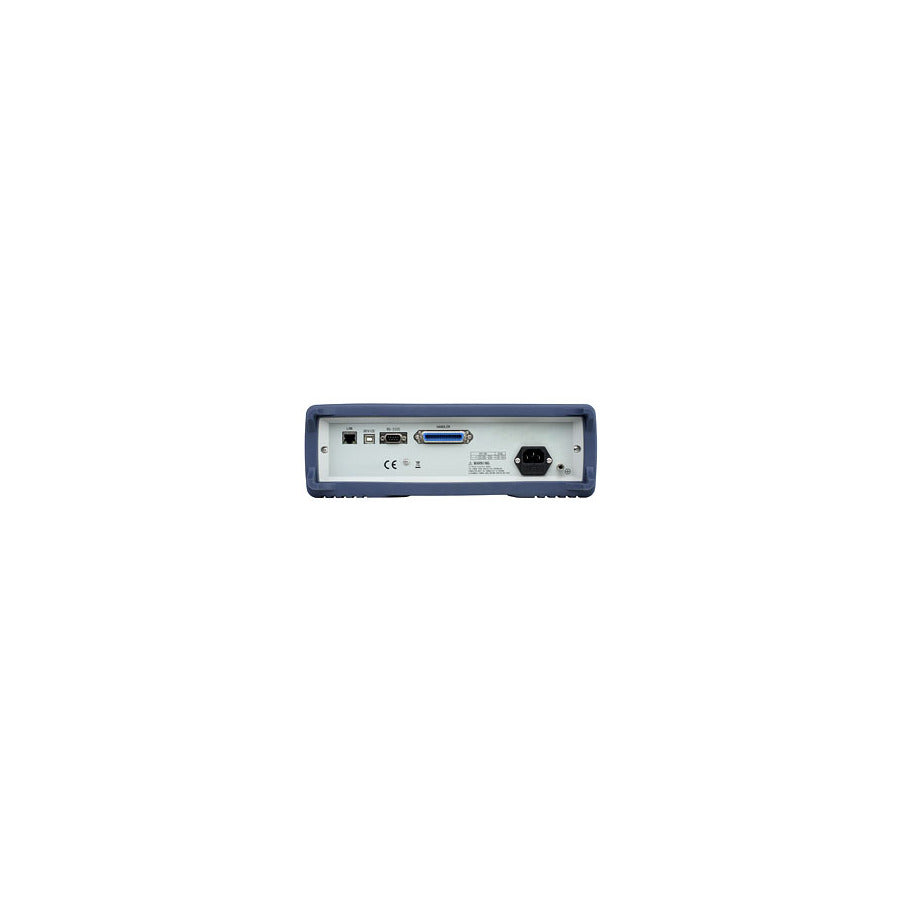

• Standardmäßige RS232-, USB- und LAN-Schnittstellen für die Fernsteuerung mittels SCPI-Befehlen
• Drei Jahre Garantie

500 kHz Präzisions-LCR-Meter
Das hochpräzise LCR-Messgerät 894 misst Induktivität, Kapazität und Widerstand von Bauteilen und Materialien im Gleichstrombereich oder von 20 Hz bis 500 kHz. Das 894 bietet flexible Konfigurationsmöglichkeiten für Wechsel- und Gleichstrom-Testsignale. Die Wechselstrom-Testspannung ist von 5 mV_eff bis 2 V_eff variabel, der Wechselstrom bis zu 66,7 mA_eff einstellbar (abhängig von der gewählten Wechselstromimpedanz). Zusätzlich kann ein Gleichstrom-Vorspannungssignal angelegt werden, um die Bedingungen im eingebauten Zustand zu simulieren.

Das brillante 4,3-Zoll-TFT-LCD-Display bietet eine klare Anzeige aller Mess- und Sollwerte sowie der Ergebnisse des BIN-Sortierkomparators und eine praktische Zoomfunktion, die die Messwerte im Vollbildmodus anzeigt. Mit einer Grundgenauigkeit von 0,05 %, automatischer Pegelregelung (ALC), Fehlerkorrektur (offen/kurz/Last) und Kabellängenkompensation sind diese Messgeräte die idealen Werkzeuge für Forschung und Entwicklung, Fertigung und Qualitätskontrolle.

Zusätzliche Funktionen:

• Zoom-Anzeigemodus
  Die angezeigten Werte lassen sich durch Drücken einer Taste vergrößern, um sie besser ablesen zu können.
• Programmierbarer Listendurchlauf
  Bis zu 201 Messpunkte zur komfortablen Anzeige, Analyse und Speicherung primärer und sekundärer Parameter einer Komponente
• Behältersortierfunktion
  Sortieren Sie Komponenten schnell mithilfe der 9 primären BINs des Instruments, eines sekundären BINs und eines BINs für Komponenten außerhalb der Spezifikation.
• Fernsteuerung des PCs
  Integrieren Sie Ihr LCR-Messgerät in ein automatisiertes Testsystem und steuern Sie es von einem PC aus mithilfe von SCPI-Befehlen über die RS232-, USB- oder LAN-Schnittstelle.

B&K Precision TL89S1 SMD-Testvorrichtung

Konzipiert für die Messung kleinerer oberflächenmontierter Bauelemente (SMD):

• Frequenz: Gleichstrom bis 10 MHz
• Gleichstromvorspannung: ±40V Spitze max (AC+DC)
• Betriebstemperatur: 0 bis 40 Grad C
• Anschlussart: BNC, 4-poliges Klemmenpaar
• BxHxT: 5,125 x 2,37 x 3,31 Zoll (130 x 60,3 x 84 mm)
• 0,67 lbs (0,305 kg) ungefähr

Im Lieferumfang des B&K 894 enthalten: Netzkabel, Kelvin-Klemmenmessleitungen TL89K1 für 4-Leiter-Messungen, flache 4-polige Prüfvorrichtung TL89F2, Kurzschlussschiene TL8SB, Kalibrierzertifikat und Prüfbericht.
