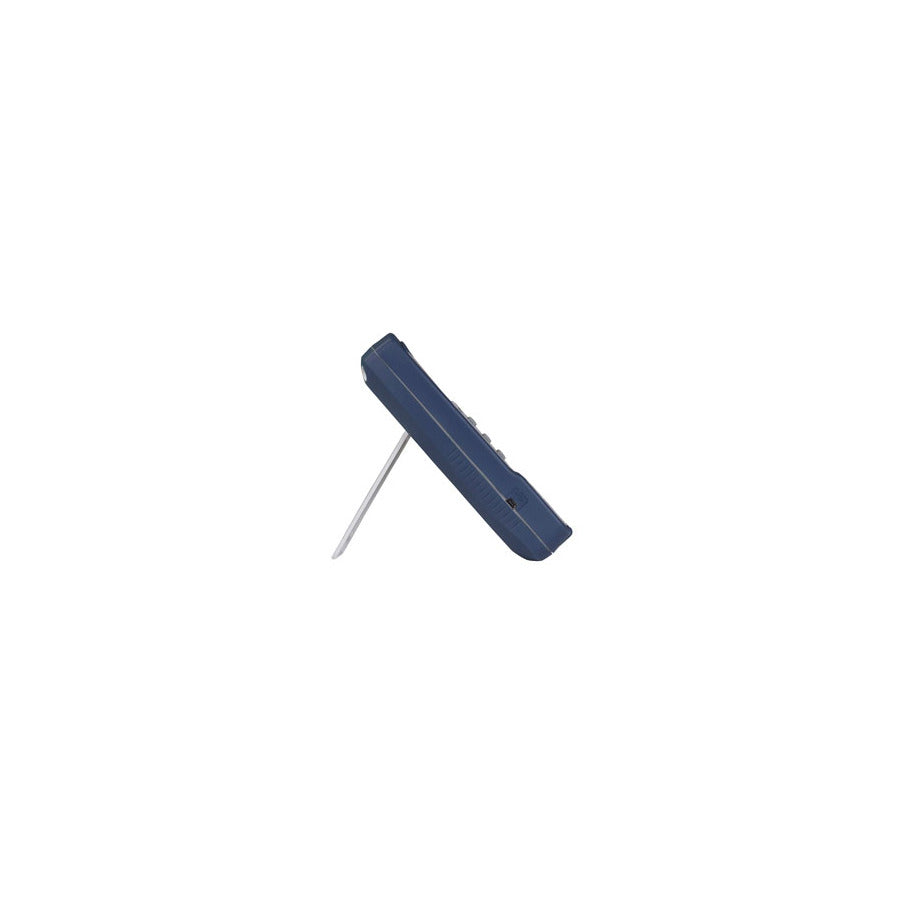

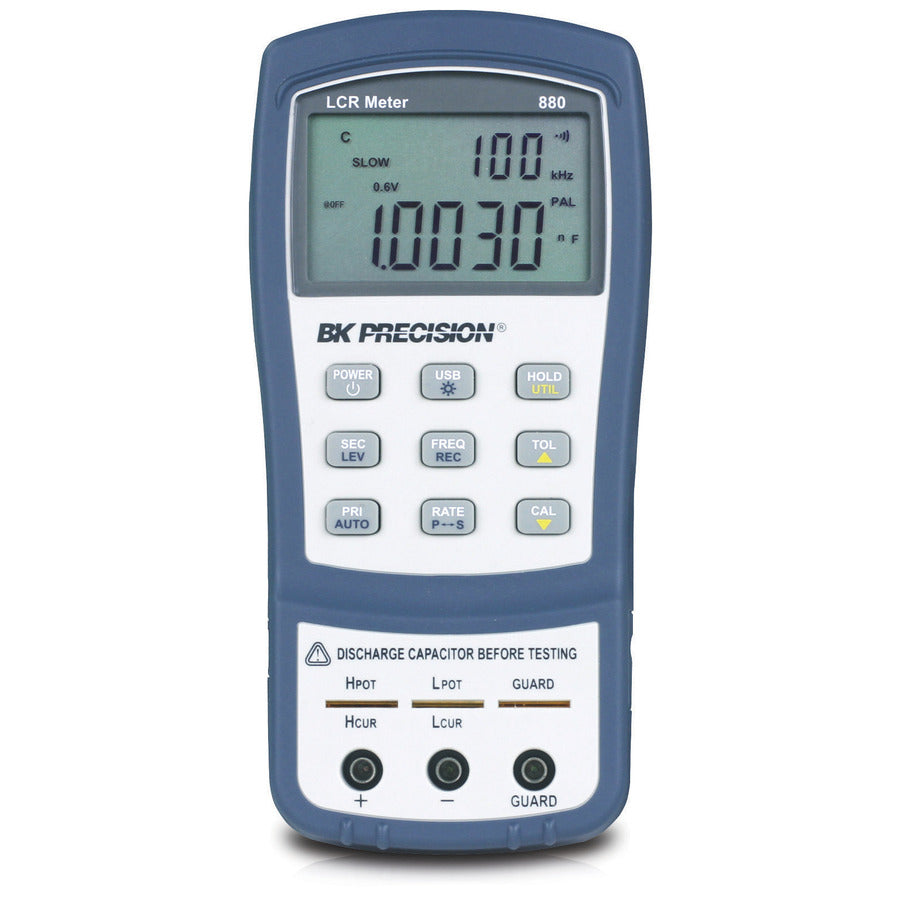

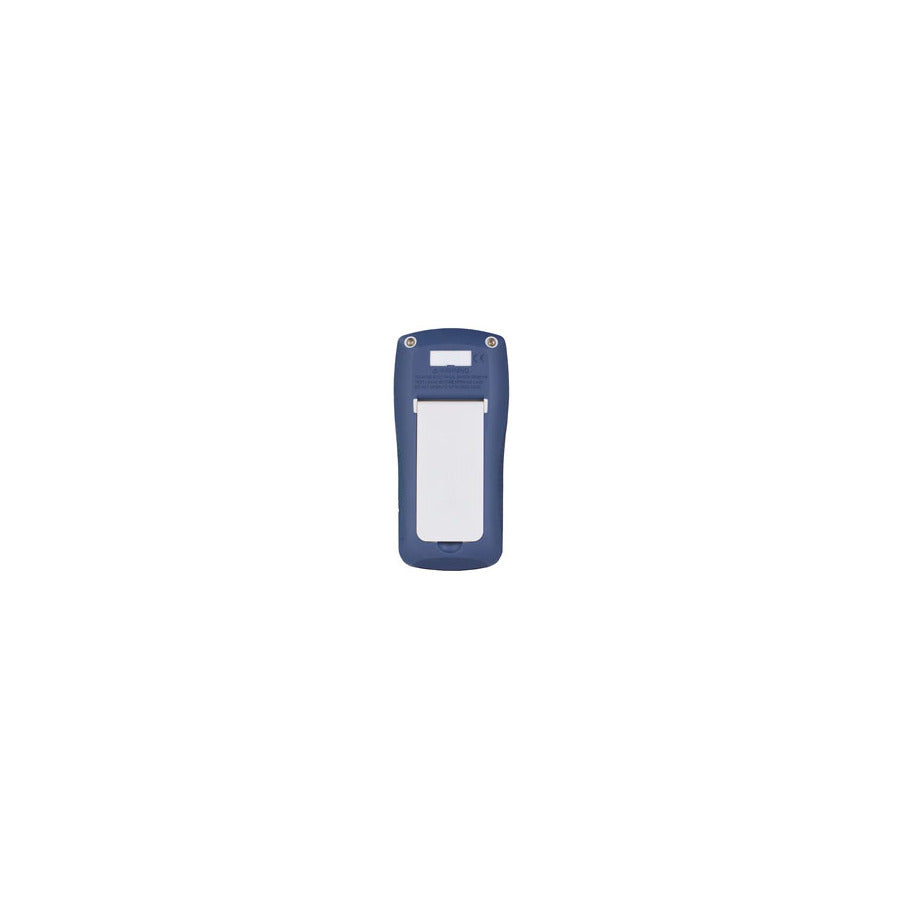

B&K Precision 880 Hand-LCR-Meter, 100 kHz, mit ESR, wählbare Testfrequenz/-signal, Serie 800

Serienmerkmale:

• 40.000 Zählwerte Auflösung auf dem primären und 10.000 Zählwerte Auflösung auf dem sekundären Display
• Primärmessungen von L, C, R und Z
• Automatische Berechnung der sekundären Parameter D, Q, Theta, ESR und DCR
• Genauigkeit bis zu 0,1 % und wählbare Testfrequenzen bis zu 100 kHz
• Schnelle automatische Bereichswahl für schnelle und einfache Bauteilmessungen
• Automatischer Erkennungsmodus zur automatischen Bauteilidentifizierung und Messartenauswahl
• Relativer Modus
• Sichtbarer und hörbarer Toleranzmodus
• Hintergrundbeleuchtetes Display
• Datenhalte- und Min/Max/Durchschnittsaufzeichnung
• USB (Virtual COM) Schnittstelle
• SCPI-konforme Befehle für die Fernkommunikation
• Software für Datenprotokollierung und Frontpanel-Emulation steht als kostenloser Download zur Verfügung.
• Konfigurierbare Einschaltzustände
• Drei Jahre Garantie

Anwendungen

• Fehlersuche bei passiven Bauteilen
• Elektronische Baugruppe
• Qualitätskontrolle (Komponentensortierung)

Das tragbare LCR-Messgerät Modell 880 mit 40.000 Counts misst Induktivität, Kapazität und Widerstand schnell und präzise. Zusätzlich misst es Impedanz, Theta und ESR – Funktionen, die üblicherweise nur bei Tisch-LCR-Messgeräten zu finden sind. Darüber hinaus bietet das Modell 880 Funktionen, die typischerweise nur bei Tisch-LCR-Messgeräten verfügbar sind, wie z. B. eine 4-polige Konfiguration, eine grundlegende Messgenauigkeit von bis zu 0,1 %, Testfrequenzen bis zu 100 kHz und wählbare Testsignalpegel.

Schnelle automatische Bereichswahl und einfache Messkonfiguration, z. B. Auswahl von Messparametern und Testfrequenz, machen das 880 besonders bedienerfreundlich. Das Messgerät bietet zudem praktische Funktionen wie Datenhaltefunktion, Min/Max/Mittelwert-Aufzeichnung, Toleranzsortierung und Relativmodus.

Die Messdaten können kontinuierlich über die Mini-USB-Schnittstelle des Modells 880 an einen PC übertragen werden, entweder mithilfe der mitgelieferten Datenprotokollierungssoftware oder mithilfe von SCPI-Befehlen, die von einem benutzerdefinierten Programm gesendet werden.

Vierpolige abgeschirmte Konfiguration
Das Modell 880 verfügt über eine 4-polige Buchse mit separaten Mess- und Stromleitungen sowie einer Schutzleitung – eine Konfiguration, die typischerweise nur bei Tisch-LCR-Messgeräten zu finden ist. Bei Verwendung der mitgelieferten 4-poligen Kelvin-Messleitungen kann diese Konfiguration den Einfluss von Leitungsimpedanzen und Kontaktwiderstand reduzieren. Dies minimiert Messfehler und verbessert die Genauigkeit, insbesondere im niedrigen Impedanzbereich.

B&K 878B, 879B und 880 40.000-Count-LCR-Handmessgeräte mit Dual-Display



Spezifikationen	878B	879B	880
Messungen	L, C, R, D, Q	L, C, R, Z, D, Q, θ , ESR	L, C, R, Z, D, Q, θ , ESR & DCR
Grundgenauigkeit	0,5 %	0,5 %	0,1 %
Testfrequenz	120 Hz, 1 kHz	100 Hz, 120 Hz, 1 kHz, 10 kHz	100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Testsignal	0,6 Vrms	0,6 Vrms	0,3 Vrms, 0,6 Vrms, 1 Vrms Gleichstromwiderstand: 1 Vdc
Hintergrundbeleuchtetes Display	–	Y	Y
Automatischer Erkennungsmodus	–	–	Y
Toleranzmodus	1 %, 5 %, 10 %	1 %, 5 %, 10 %, 20 %	1 %, 5 %, 10 %, 20 %
Messrate	1,5 Messwerte/Sek.	1,5 Messwerte/Sek.	4 Messungen/Sek. (schnell), 1,5 Messungen/Sek. (langsam)

Standardzubehör: Bananenstecker-auf-Krokodilklemmen-Messleitungen, 9-V-Batterie, Mini-USB-Schnittstellenkabel, Bedienungsanleitung
