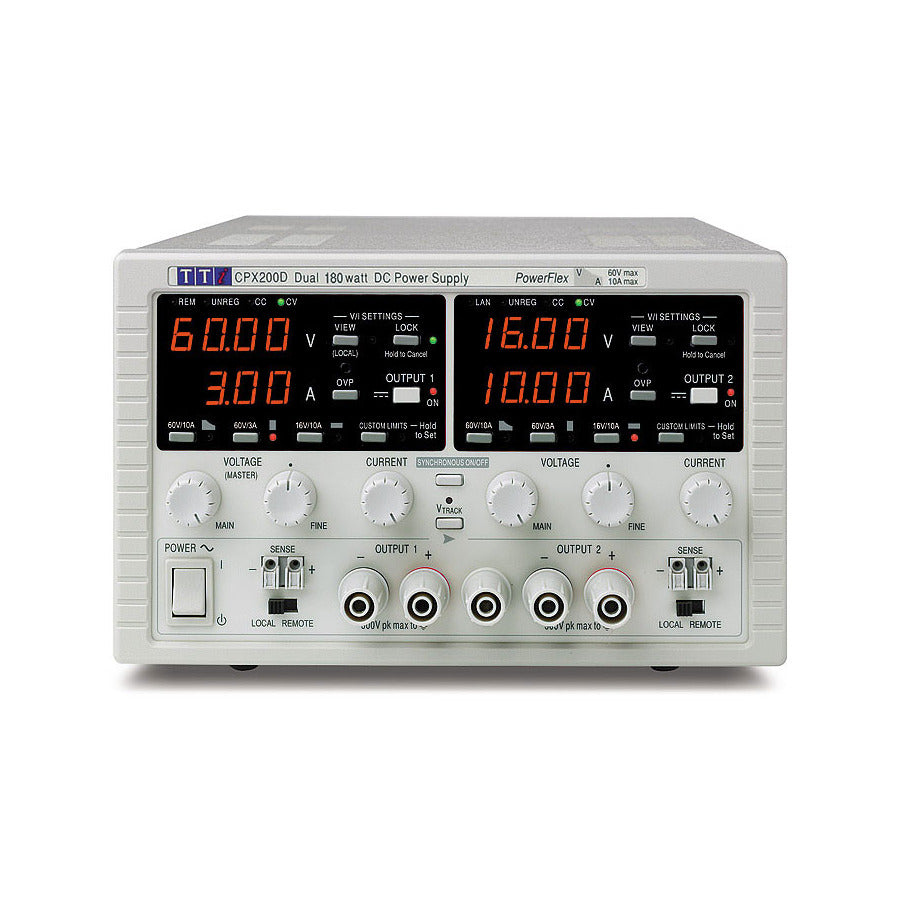

Aim-TTi CPX200D Gleichstromnetzteil, Dualausgang, PowerFlex, 2 x 60 V/10 A, 180 W, CPX-Serie

Gleichstromnetzteil CPX200D

Merkmale der CPX-Serie:

• Doppelausgang: 2 x (0 bis 60 V / 0 bis 10 A); 180 W x 2 max.
• Konstantspannungs- oder Konstantstrombetrieb
• Isolierte Ausgänge können für 120 V oder 20 A in Reihe oder parallel geschaltet werden.
• Konstantspannungs- oder Konstantstrombetrieb
• Sperren der Einstellungen (S-Sperre)
• PowerFlex- oder Festbereichsbetrieb
• Variable OVP-Auslösungen
• 4-stellige Messgeräte mit fester Auflösung; wählbare Fernerkundung
• Kompaktes 1/2-Rack 3U Gehäuse
• RS232-, USB-, GPIB- und LXI-kompatibles LAN sowie rückseitige Anschlüsse (CPX200DP)
• Drei Jahre Garantie

Mittlere Leistung und zwei Ausgänge
Die CPX200D und CPX200DP sind die neuesten Varianten der CPX-Serie und ersetzen das meistverkaufte Modell CPX200. Dank PowerFlex-Regelung lässt sich die Gesamtleistung von 360 Watt an jede spezifische Anwendung anpassen. Die beiden 180-Watt-Ausgänge liefern jeweils bis zu 60 Volt oder bis zu 10 Ampere. Die isolierte Nachführung ermöglicht die Reihen- oder Parallelschaltung der Ausgänge bei gleichzeitiger Steuerung über eine einzige Spannungsregelung für bis zu 120 Volt oder 20 Ampere.

Analoge Bedienelemente mit digitaler Stabilitätsregelung durch S-Lock
Obwohl digitale Bedienelemente für viele Instrumente geeignet sind, eignen sie sich nicht unbedingt für Labornetzteile. Die Modelle CPX200D und CPX200DP bieten die Schnelligkeit und Einfachheit herkömmlicher analoger Bedienelemente zur Einstellung von Spannung und Stromstärke. Digitale Bedienelemente bieten zwar eine höhere Präzision, ihr Hauptnachteil liegt jedoch in der Stabilität und Sicherheit. Die Einstellungen analoger Potentiometer können sich mit der Zeit verändern. Noch wichtiger ist, dass die Einstellungen versehentlich geändert werden können, was potenziell schwerwiegende Folgen haben kann. Die CPX-Serie verfügt über S-Lock. Ein Druck auf die Lock-Taste überträgt die Steuerung von Spannung und Stromstärke von den analogen Bedienelementen auf die interne digitale Schaltung. Dies bietet nicht nur umfassende Sicherheit, sondern auch außergewöhnliche Stabilität, da jede Einstellung von einem hochwertigen DAC (Digital-Analog-Wandler) gesteuert wird.

Isolierte Spannungsverfolgung für maximale Flexibilität
Die beiden Ausgänge des CPX200D und CPX200DP sind vollständig unabhängig und elektrisch voneinander isoliert. Bei aktiviertem V-Track bleiben die Ausgänge elektrisch isoliert, jedoch legt die Spannungsregelung des Master-Ausgangs eine identische Spannung am Slave-Ausgang fest. Dadurch können zwei Versorgungsspannungen beliebiger Polarität erzeugt und bei Bedarf auf unterschiedliche Masse bezogen werden (z. B. digitale und analoge Masse). Alternativ lassen sich die Ausgänge in Reihe oder parallel schalten, um eine Spannung bis zu 120 V oder einen Strom bis zu 40 A zu realisieren, wobei die Spannung über einen einzigen Regler eingestellt wird.

Unabhängige und gleichzeitige Ausgangssteuerung
Die Taste „Beide ein/Beide aus“ ergänzt die Einzelschalter für jeden Ausgang und ermöglicht das synchrone Ein- und Ausschalten beider Ausgänge per Knopfdruck. Das synchrone Schalten der Ausgänge ist für Schaltungen, die bei fehlender Spannung an einer der beiden Versorgungsspannungen beschädigt werden können, von zunehmender Bedeutung.

Präzisionsmessung und Fernerkundung
Separate Spannungs- und Strommesser an jedem Ausgang bieten eine Auflösung von 10 mV bzw. 10 mA. Die feste Auflösung verhindert Fehlinterpretationen der Messwerte, die bei automatischen 3- oder 3,5-stelligen Messgeräten auftreten können, da sich die Dezimalpunktposition mit dem Messwert ändert. Grobe und feine Spannungsregelung sind möglich. Die Stromregelung ist logarithmisch und ermöglicht so die präzise Einstellung niedriger Stromstärken. Über die Schaltfläche „Einstellungen anzeigen“ können die Grenzwerteinstellungen jederzeit überprüft und angepasst werden. Jeder Ausgang verfügt über Anschlüsse für die Fernmessung, die per Schalter aktiviert oder deaktiviert werden können. Die Fernmessung ist unerlässlich für eine präzise Regelung an der Last und die genaue Messung der Lastspannung.

CPX200DP: Fernsteuerung über GPIB-, RS-232-, USB- und LAN-Schnittstellen
Der CPX200DP bietet vollständige Fernsteuerung und Datenrückmeldung über RS-232, USB, GPIB oder LAN (LXI-Klasse-C-konform). Alle Schnittstellen sind geerdet und optoisoliert von den Ausgangsklemmen. Hinweis: Die Fern-/Lokalerkennung ist nur manuell wählbar. Zusätzlich wird ein IVI-Treiber für Windows mit dem CPX200DP mitgeliefert. Dieser unterstützt gängige Anwendungen wie LabVIEW, LabWindows, HPVEE usw.

Sicherheits-Anschlussklemmen
Alle Netzteile der CPX-Serie sind mit den neuen, von TTi entwickelten Ausgangsklemmen ausgestattet. Diese dienen nicht nur als herkömmliche Anschlussklemmen für blanke Drähte, Flachsteckverbinder oder Standard-4-mm-Stecker, sondern können auch einen 4-mm-Sicherheitsstecker mit starrer Isolierhülse aufnehmen – eine Anforderung, die aus Sicherheitsgründen von immer mehr Laboren gefordert wird. Die begrenzte Öffnungslänge in Kombination mit erhöhten, isolierten Schultern gewährleistet zudem, dass diese Klemmen bis zu einer Spannung von 250 V berührungssicher sind.
